Entfernbare Elemente
Das Entfernen wird für die folgenden Elementarten unterstützt:
- Abrundung
- Bohrung
- Fase
- Extrusion
- Drehen
- Sonstige: Im Vergleich zum ausgewählten Körper kleine Elemente, die nicht mit einem der oben aufgeführten Befehle erstellt wurden.
Sie können kleine Löcher, Kerben oder Vorsprünge entfernen, wenn alle folgenden Aussagen zutreffen:
- Das Element befindet sich nicht in der Nähe des kritischen Spannungsbereichs, sodass die Auswirkungen der Spannungskonzentration nicht relevant sind.
- Das Element hat keinen maßgeblichen Einfluss auf die Gesamtsteifheit der Struktur.
- Das Element ist nicht erforderlich für eine Abhängigkeit bzw. eine Kante oder Fläche für eine Belastungsanwendung.
- Wenn eine Modalfrequenzanalyse ausgeführt wird, ändert das Element die Masse nicht in einem Ausmaß, das signifikante Auswirkungen auf die Eigenfrequenzen oder Modusformen hätte.
In der Regel werden Gewindebolzen (Gewindestifte und Schrauben) entfernt. Diese Elemente erfordern ein komplexes Netz und viele Kontaktflächen für eine adäquate Darstellung. Definieren Sie die Verbindungen zwischen den Bauteilen einer Baugruppe anstelle der Gewindebolzen. Eine Ausnahme besteht dann, wenn ein speziell entworfenes Verbindungselement den Fokus der Analyse bildet.
- Entfernen Sie Kranösen oder Griffe, es sei denn, diese Bauteile bilden den Fokus der Analyse.
- Entfernen Sie Bauteile, die mit einer Baugruppe verbunden sind, wenn sie nicht zur Steifigkeit oder Integrität der Struktur beitragen. Beispiele dafür sind Leistungsschilder, dekorative Formen, Bedienungsschalter oder Anzeigeleuchten.
Anmerkung: Wenn die Masse dieser Bauteile erhebliche Auswirkungen auf das Gewicht (Schwerkraftlast) oder die Eigenfrequenzen der Baugruppe haben könnte, stellen Sie die entfernten Bauteile mithilfe von automatischen Punktmasse-Lasten dar.
- Ersetzen Sie große Objekte, die auf die Struktur einwirken, jedoch nicht Teil des Modells sind, durch manuelle Punktmasse-Lasten. Beispiele sind Möbel, die in einem Bürogebäude auf dem Boden stehen, Fahrzeuge auf einer Brücke oder Spulen aus Stahl auf einem Flachbettanhänger.
- Sie können kleine Abrundungen und Fasen an äußeren Ecken, wie in den ersten beiden der folgenden Bilder gezeigt, entfernen.
Anmerkung: Entfernen Sie keine Abrundungen an inneren Ecken, es sei denn, der Bereich ist von den kritischen Spannungsbereichen weit genug entfernt. Abrundungsradien sind sehr wichtig, um die genauen Auswirkungen der Spannungskonzentration an inneren Ecken zu erfassen (z. B. Wellenhals oder Flankenradien).

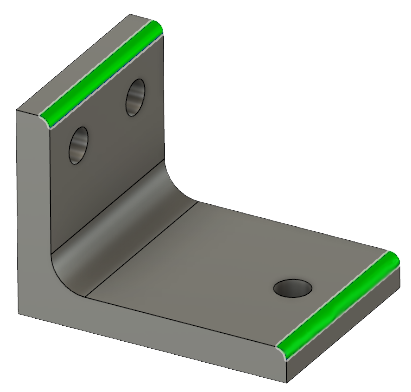

Abbildung 1: Abrundungen und Fasen, die Sie unterdrücken können (grüne Flächen)

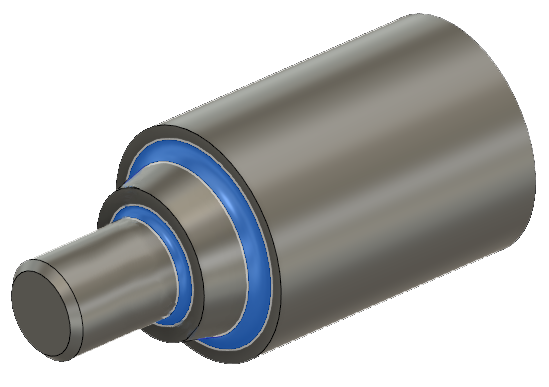

Abbildung 2: Abrundungen, die Sie nicht unterdrücken sollten (blaue Flächen)
