Aktivität 1: Erstellen einer neuen nichtlinearen statischen Spannungsstudie

Bei dieser Aktivität erstellen Sie Study 1 - Nonlinear Static Stress, in der Sie folgende Aktionen durchführen:

• Die Anzahl der Schritte zum Erhöhen der Anzahl der Zwischenergebnisse festlegen
• Die Netzgröße definieren, um die Netzverdichtung für eine bessere Genauigkeit erhöhen
• Das gewünschte Einheitensystem auswählen

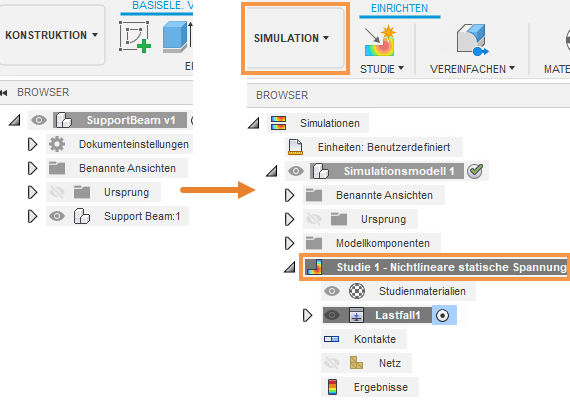

Browser, wenn das Modell zum ersten Mal importiert wird (links). Browser nach dem Erstellen einer neuen nichtlinearen statischen Spannungsstudie (rechts).

Voraussetzungen

• Fusion wurde gestartet.
• Speicherort der Datendatei: Beispiele > Basic Training > 11-Simulation > SupportBeam.

Schritte

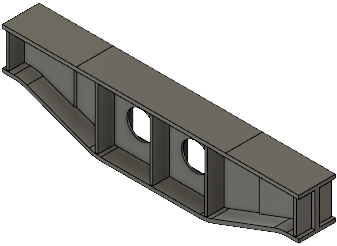

1. Öffnen Sie das Startformmodell SupportBeam in nach oben gerichteter Z-Richtung aus dem Ordner Basic Training in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.
   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.
   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.
   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen.
   5. Doppelklicken Sie auf das Modell SupportBeam, um es im Ansichtsbereich anzuzeigen.
      Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.




2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten.

   1. Klicken Sie auf Datei > Speichern unter.
   2. Geben Sie im Feld Name einen Namen ein, z. B. SupportBeam.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. SupportBeam.
   4. Drücken Sie die EINGABETASTE.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.

4. Wählen Sie Nichtlineare statische Spannung als neue Simulationsstudie aus.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.


   2. Wählen Sie im Dialogfeld Neue Studien die Option Nichtlineare statische Spannung aus.

5. Legen Sie die Anzahl der Schritte auf 60 fest. Je mehr Schritte Sie festlegen, desto mehr Zwischenergebnisse müssen Sie betrachten, aber desto länger ist auch die Berechnungszeit.

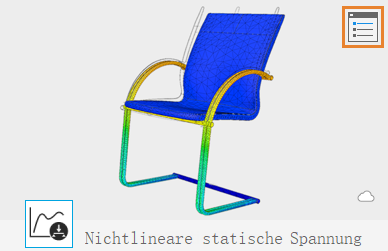

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf das Symbol Einstellungen, um auf das Dialogfeld Einstellungen zuzugreifen.



      Zunächst werden die Einstellungen Allgemein angezeigt.
   2. Stellen Sie sicher, dass die Option Modi für starren Körper entfernen NICHT aktiviert ist.

      Diese Option findet nur bei nicht abhängigen Modellen Anwendung. In dieser Studie wenden Sie Abhängigkeiten an.
   3. Ändern Sie die Anzahl der Schritte in 60.

6. Legen Sie die Netzgröße auf 7 mm fest.

   1. Wählen Sie im Fusion-Dialogfeld Einstellungen die Option Netz aus dem linken Bereich aus, um die Netzeinstellungen anzuzeigen.
   2. Klicken Sie auf Absolute Größe, und geben Sie 7 mm in das Eingabefeld ein.
   3. Klicken Sie auf Zurück, um die Änderungen zu übernehmen.
   4. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

7. Ändern Sie das vorgegebene Einheitensystem in Metrisch (SI).

   1. Bewegen Sie den Mauszeiger im Browser über Einheiten, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option Metrisch (SI) aus der Dropdown-Liste Vorgabeeinheit festlegen aus.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität sind Sie zum Arbeitsbereich Simulation gewechselt, um die Studie Nichtlineare statische Spannung zu erstellen, und haben dann die Parameter definiert. Sie haben die folgenden Aufgaben ausgeführt:

• Sie haben die Anzahl der Schritte festgelegt
• Sie haben die Netzgröße definiert
• Sie haben das gewünschte Einheitensystem ausgewählt.
