Lernprogramm: Nichtlineare statische Spannungsanalyse

In diesem Lernprogramm erfahren Sie, wie Sie eine nichtlineare statische Spannungsstudie für einen stark belasteten, verjüngten Träger ausführen. Das Modell und die Simulationsstudie haben die folgenden Eigenschaften:

• Das hochfeste, niedrig legierte Stahlmaterial steht in der nichtlinearen Materialbibliothek von Fusion zur Verfügung. Dieses Material hat eine vordefinierte, plastische Spannungs-Dehnungs-Kurve.
• Der Träger wird mit einer nach unten wirkenden Kraft von 300 kN belastet, die auf den mittleren Teil des oberen Flansches wirkt. Die obere Fläche wurde geteilt, damit die Last auf den gewünschten Teil des Flansches beschränkt wird.
• Der Träger besitzt auf den kurzen unteren Flächen an den Enden des Trägers über Abhängigkeiten. Ein Auflager ist vollständig fixiert und einer wird in der vertikalen und Querrichtung gehalten (wobei er sich bei Verformung des Trägers axial frei bewegen kann).

Aufgaben in diesem Lernprogramm

• Erstellen Sie eine nichtlineare statische Spannungsstudie, um zu sehen, wie sich eine Last auf einen Träger aus einem Material mit nichtlinearem Verhalten auswirkt

• Wählen Sie ein Material aus und stellen sicher, dass es nichtlineares Verhalten zeigt

• Wenden Sie Abhängigkeiten und Lasten an, um das Verhalten des Trägers unter Last zu simulieren

• Führen Sie eine nichtlineare statische Spannungsanalyse durch, um festzustellen, ob der Träger die Last je nach Materialauswahl aushalten kann.

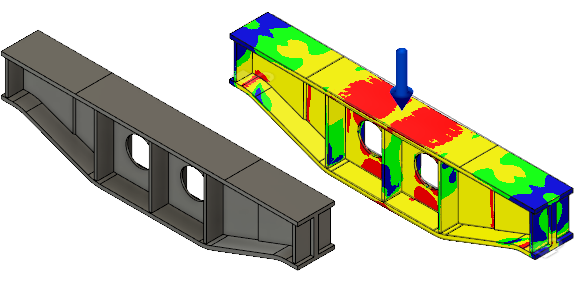

  Ursprüngliches Modell eines Stützbalkens (links). Sicherheitsfaktorergebnis für nichtlineare statische Spannung (rechts).
