Aktivität 3: Verlängern der Zinken und erneutes Durchführen der Analyse

Bei dieser Aktivität erhöhen Sie im Produktionsmodell die Länge der Stimmgabelzinken um 5 mm, da die Zinken definitiv verlängert werden müssen, um die Schwingungsfrequenz zu verringern. Am Simulationsmodell vorgenommene Änderungen wirken sich nicht auf das Produktionsmodell aus, daher müssen Arbeitsbereiche gewechselt werden. Um dies zu erreichen, gehen Sie folgendermaßen vor:

• Wechseln Sie in den Arbeitsbereich Konstruktion.
• Verwenden Sie den Befehl Drücken/Ziehen, um die Zinken des Produktionsmodells um 5 mm zu verlängern.
• Überprüfen Sie die Eigenfrequenz der geänderten Stimmgabel für den grundlegenden Schwingungsmodus.

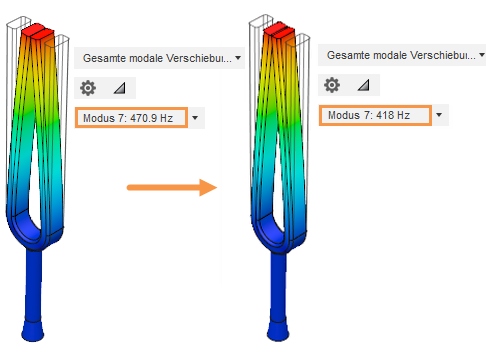

Ursprüngliche Schwingungsfrequenz der Stimmgabel (links) und geänderte Schwingungsfrequenz der Stimmgabel (rechts)

Voraussetzungen

• Aktivität 2 ist abgeschlossen.

Schritte

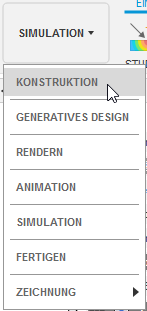

1. Rufen Sie den Arbeitsbereich Konstruktion aus dem Dropdown-Menü Arbeitsbereich wechseln am oberen linken Ende des Werkzeugkastens auf.



2. Verlängern Sie die Stimmgabelzinken um 5 mm.

   1. Klicken Sie auf die Endfläche eines der Zinken, um diesen auszuwählen.
   2. Halten Sie die STRG-Taste gedrückt, und klicken Sie auf die Endfläche des anderen Zinken, um diesen auch auszuwählen.


   3. Klicken Sie mit der rechten Maustaste in den Modellierungsansichtsbereich, und wählen Sie Drücken/Ziehen aus dem Minimenü aus.

      Im Modell wird ein Pfeil und im Modellansichtsbereich ein numerisches Eingabefeld angezeigt. Der Pfeil sollte nach außen gerichtet sein. Ein positiver Abstand verlängert die Zinken, ein negativer Abstand verkürzt sie.
   4. Geben Sie 5 mm in das numerische Eingabefeld ein, und drücken Sie die EINGABETASTE, um den Befehl zu übernehmen und das Dialogfeld zu schließen.

3. Stellen Sie sicher, dass die Stimmgabelzinken jetzt 75 mm lang sind, und speichern Sie die Studie.

   1. Klicken Sie auf (Arbeitsbereich Konstruktion > Registerkarte Volumenkörper > Gruppe Prüfen > Messen), um das Dialogfeld Messen zu öffnen.
   2. Klicken Sie auf eine der langen Kanten eines der Zinken, und überprüfen Sie dessen Länge.

      Im Dialogfeld Messen sollte die Länge in Auswahl 1 gleich 75.00 mm lauten. Die Mittellinie des Bogens der Stimmgabel liegt bei Y = 0. Die ursprüngliche Länge der Zinken von der Mittellinie des Bogens war 70.00 mm. Da wir die Länge um 5 mm erhöht haben, ist 75.00 mm der richtige Messwert.
   3. Klicken Sie im Dialogfeld Messen auf Schließen.
   4. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Speichern, um das geänderte Modell zu speichern.
   5. Geben Sie einen beschreibenden Namen ein, und klicken Sie auf OK, um die Änderungen zu speichern.

      Anmerkung: Änderungen, die Sie am Basisproduktionsmodell vornehmen, werden an allen bestehenden Simulationsmodellen repliziert.

4. Führen Sie die Simulation für die neue Länge der Stimmgabel erneut durch.

   1. Wählen Sie aus dem Dropdown-Menü Arbeitsbereich wechseln am linken Ende des Werkzeugkastens die Option Simulation aus.

      Beachten Sie, dass Warnungen angezeigt werden, die darauf hinweisen, dass die vorhandenen Ergebnisse nicht mehr den Modelleinstellungen entsprechen, da die Stimmgabelzinken jetzt 75 mm lang sind.
   2. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lösen > Lösen), um das Dialogfeld Lösen zu öffnen.
   3. Klicken Sie auf Lösen.

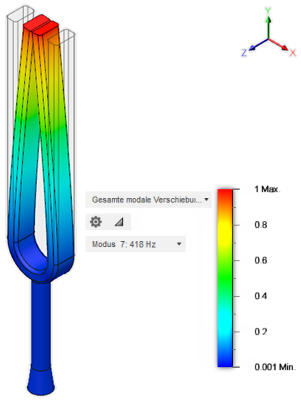

5. Stellen Sie sicher, dass die Eigenfrequenz der geänderten Stimmgabel für den grundlegenden Schwingungsmodus 418 Hz lautet.

   1. Wählen Sie aus der Dropdown-Liste Modus neben der Plot-Legende den Modus 7 aus.


   2. Beachten Sie in der Dropdown-Liste Modus neben der Plot-Legende die Frequenz neben Modus 7.

      Die Frequenz für diesen Modus lautet 418 Hz; dies ist genau die Frequenz, die wir erhalten möchten.
   3. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Ergebnisse > Gruppe Ergebnisse fertig stellen > Ergebnisse fertig stellen), um zurück zur Registerkarte Setup zu wechseln.

Aktivität 3 - Zusammenfassung

Bei dieser Aktivität haben Sie im Produktionsmodell die Stimmgabelzinken verlängert, um die Schwingungsfrequenz zu verringern. Zum Verlängern der Zinken haben Sie folgende Schritte durchgeführt:

• Sie sind in den Arbeitsbereich Konstruktion gewechselt.
• Sie haben die Zinken des Produktionsmodells um 5 mm verlängert.
• Sie haben sichergestellt, dass die Eigenfrequenz der geänderten Stimmgabel 418 Hz lautet.
