Aktivität 1: Erstellen einer neuen dynamischen Ereignissimulationsstudie

Bei dieser Aktivität erstellen Sie die neue Studie Studie 1 - Ereignissimulation, um die Spannungen zu ermitteln, denen die beiden Kunststoffkörper während der Verbindung unterworfen sind. Gehen Sie zum Einrichten der Studie wie folgt vor:

• Speichern Sie das Lernprogrammmodell in einem persönlichen Ordner
• Legen Sie die Ereignisdauer fest
• Definieren Sie die Anzahl der Speicherintervalle für Ergebnisse
• Definieren Sie die Netzgröße
• Wählen Sie das gewünschte Einheitensystem aus

Voraussetzungen

• Fusion wird gestartet.
• Speicherort der Datendatei: Beispiele > Grundlegende Schulung > 11-Simulation > Schnappverschluss.

Schritte

1. Öffnen Sie das Startformmodell Schnappverschluss in nach oben gerichteter Z-Richtung im Ordner Grundlegende Schulung in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.

   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte - ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.

   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.

   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen

   5. Doppelklicken Sie auf das Schnappverschluss-Modell, um es im Ansichtsbereich anzuzeigen.

      Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.

2. Geben Sie ein persönliches Projekt an, in dem Sie das Modell speichern möchten.

   1. Klicken Sie auf (Datei > Speichern unter).
   2. Geben Sie im Feld Name einen Namen ein, z. B. Schnappverschluss.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie das Modell speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. Schnappverschluss.
   4. Drücken Sie die Eingabetaste.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.

4. Wählen Sie Ereignissimulation als neue Simulationsstudie aus.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.



   2. Wählen Sie im Dialogfeld Neue Studie die Option Ereignissimulation aus.

5. Legen Sie die Ereignisdauer auf 0.006 s fest.

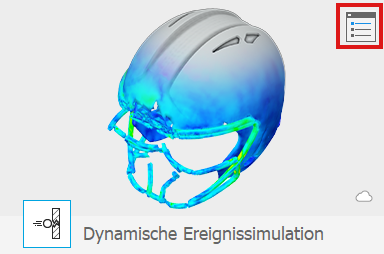

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf Einstellungen, um das Dialogfeld Einstellungen aufzurufen.



      Zunächst werden die Einstellungen Allgemein angezeigt.

   2. Geben Sie im Dialogfeld Einstellungen in das Feld Gesamte Ereignisdauer den Wert 0.006 s ein.

6. Ändern Sie die Anzahl der Speicherintervalle für Ergebnisse in 12.

   1. Geben Sie im Dialogfeld Einstellungen den Wert 12 als Anzahl der Speicherintervalle für Ergebnisse ein.

      Anmerkung: Der Solver gibt die Anfangsbedingung und zwölf Berechnungsinkremente für die Ereignissimulation aus.

7. Legen Sie die Netzgröße auf 3 mm fest.

   1. Wählen Sie im Dialogfeld Einstellungen die Option Netz im linken Bereich des Dialogfelds aus, um die Netzeinstellungen anzuzeigen.
   2. Klicken Sie auf Absolute Größe, und geben Sie 3 mm in das Eingabefeld ein.
   3. Klicken Sie auf Zurück, um die Änderungen zu übernehmen.
   4. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

8. Ändern Sie das Einheitensystem in Metrisch (SI).

   1. Bewegen Sie im Browser auf der linken Seite des Ansichtsbereichs den Mauszeiger über Einheiten, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option Metrisch (SI) aus der Dropdown-Liste Vorgabeeinheit festlegen aus.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität sind Sie zum Arbeitsbereich Simulation gewechselt, um die Studie Ereignissimulation zu erstellen, und haben dann die Parameter definiert. Sie haben die folgenden Aufgaben ausgeführt:

• Sie haben das Lernprogrammmodell in einem persönlichen Ordner gespeichert
• Sie haben die Ereignisdauer festgelegt
• Sie haben die Anzahl der Speicherintervalle für Ergebnisse definiert
• Sie haben die Netzgröße definiert
• Sie haben das gewünschte Einheitensystem ausgewählt
