Lernprogramm: Spannungen auf einem Schnappverschluss-Verbinder

In diesem Lernprogramm werden anhand einer dynamischen Ereignissimulationsanalyse die Spannungen untersucht, die auftreten, wenn ein beweglicher Kunststoffkörper in einen stationären Körper geschoben wird, bis sie ineinander einrasten. Die Spannungen im stationären Körper sind nicht von Interesse. Daher wird er als starr definiert, um die Lösungszeit zu verkürzen.

In diesem Lernprogramm lernen Sie Folgendes:

• Erstellen einer neuen dynamischen Ereignissimulationsstudie und Definieren der zugehörigen Parameter
• Definieren eines starren Körpers und Ändern der Modellmaterialien
• Anwenden von Abhängigkeiten auf den Aufnahmestück- und Steckerkörper
• Anwenden einer Last, Erstellen von Kontaktpaaren und Verfeinern des Netzes
• Ausführen der Analyse und Überprüfen der Ergebnisse

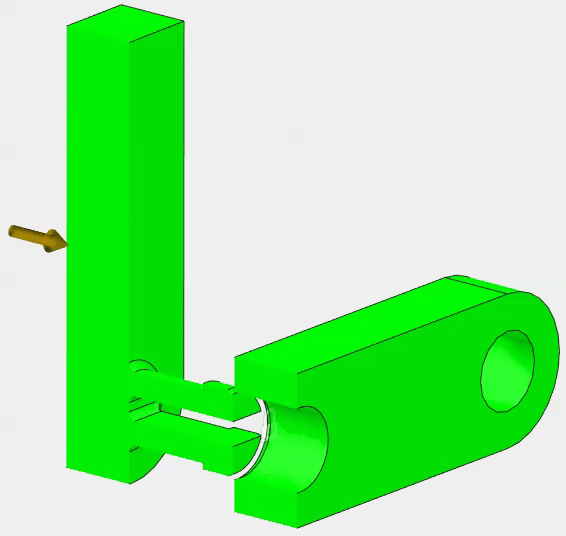

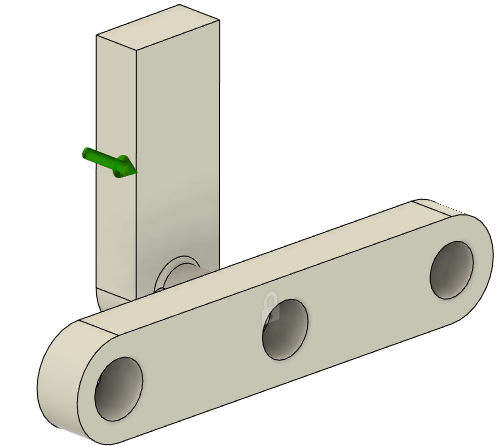

Schnappverschluss-Modell vor der Ereignissimulationsanalyse	Schnappverschluss-Modell mit Zug und Druck an den Verriegelungsfingern, wenn diese in das Bauteil eingefügt werden.

Voraussetzungen

• Um dieses Lernprogramm abzuschließen, muss Ihr Konto bei Autodesk Account ausreichend Token zum Ausführen der Analyse oder ein aktives Abonnement für Fusion Simulation Extension aufweisen.
