Aktivität 2: Definieren des stationären Körpers als starr und Auswählen eines Materials

Bei dieser Aktivität definieren Sie das stationäre Aufnahmestück als starren Körper und wählen ein anderes Material für die Analyse aus. Die Spannungen im Aufnahmestück sind nicht von Interesse. Die kritischen Spannungen treten an den Verriegelungsfingern des Steckerbauteils auf. Starre Bauteile können verschoben oder gedreht werden. Sie können sich jedoch nicht verformen, und für sie werden keine Dehnungen oder Spannungen berechnet.

Bei dieser Aktivität

• deklarieren Sie einen starren Körper, um die Lösungszeit der Simulation zu verkürzen.
• ändern Sie das Material für das Simulationsmodell in ein stärkeres Material.

Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

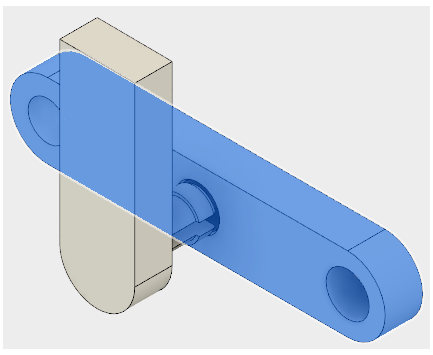

1. Deklarieren Sie das Aufnahmestück mit drei Bohrungen als starren Körper.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichten > Gruppe Starre Körper > Starre Körper), um das Dialogfeld Starre Körper zu öffnen.

   2. Klicken Sie auf den Körper mit drei Bohrungen, um ihn als Ziel auszuwählen.



   3. Klicken Sie auf OK, um die Auswahl zu übernehmen und das Dialogfeld Starre Körper zu schließen.

2. Wählen Sie im Simulationsmodell Nylon 6/6 als Material für beide Körper aus.

   Anmerkung: Beide Teile der Schnappverschluss-Baugruppe wurden mit ABS-Kunststoff konstruiert. Eine Simulation mit diesem Material würde zeigen, dass es nicht stark genug ist, um den während des Zusammenfügens auftretenden Spannungen standzuhalten. Nylon 6/6 ist steifer als ABS-Kunststoff, wodurch sich die Spannung erhöht. Es besitzt jedoch auch etwa die vierfache Festigkeit.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.

   2. Klicken Sie in die erste Zeile, um die erste Komponente auszuwählen.

   3. Halten Sie die Strg-Taste gedrückt, und klicken Sie in die zweite Zeile, um diese Komponente ebenfalls auszuwählen.

      Anmerkung: Die Kopfzeile der Tabelle wird blau angezeigt, um anzugeben, dass mehrere Zeilen ausgewählt wurden.

   4. Bewegen Sie den Mauszeiger über einen der Einträge in der Spalte Überschreiben, und klicken Sie auf Bearbeiten, um das Dropdown-Menü zu aktivieren.

   5. Klicken Sie auf den Abwärtspfeil, um das Dropdown-Menü zu öffnen, und wählen Sie Nylon 6/6 aus. Beachten Sie, dass sich das Material in der anderen Zeile nicht ändert. Wenn Sie auf OK klicken, werden alle ausgewählten Zeilen aktualisiert.

   6. Klicken Sie auf OK, um die Auswahl zu übernehmen und auf beide ausgewählte Zeilen anzuwenden.

Aktivität 2 - Zusammenfassung

Schritte bei dieser Aktivität:

• Deklarieren des Aufnahmestücks als starren Körper, um die Lösungszeit der Simulation zu verkürzen
• Ändern des Materials für das Simulationsmodell in Nylon 6/6
