Aktivität 1: Einrichten einer neuen strukturellen Knickungsanalyse

Bei dieser Aktivität erstellen Sie eine neue Studie Study 1 - Structural Buckling und wählen ein Material aus, um festzustellen, ob es stark genug ist, einer Knickung unter Belastung standzuhalten. Die verschobene Form aufgrund einer Knickung basiert auf Schwingungsmodi. Gehen Sie zum Einrichten der Studie wie folgt vor:

• Setzen Sie die Anzahl der Schwingungsmodi auf 3.

• Wählen Sie das gewünschte Einheitensystem aus

• Ändern Sie das Modellmaterial in Kunststoff.

  Das Simulationsstudienmaterial ist vorgabemäßig das gleiche wie das im Arbeitsbereich Konstruktion definierte Material.

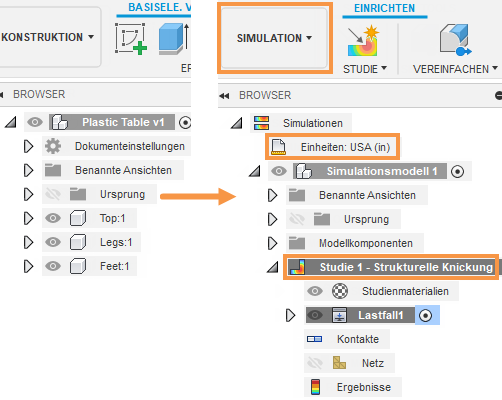

Browser, wenn das Modell zum ersten Mal importiert wird (links). Browser nach dem Erstellen einer neuen strukturellen Knickungsanalyse(rechts).

Voraussetzungen

• Fusion wurde gestartet.
• Speicherort der Datendatei: Beispiele > Basic Training > 11-Simulation > Plastic Table.

Schritte

1. Öffnen Sie das Startformmodell Plastic Table in nach oben gerichteter Z-Richtung aus dem Ordner Basic Training in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.
   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.
   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.
   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen.
   5. Doppelklicken Sie auf das Modell Plastic Table, um es im Ansichtsbereich anzuzeigen.
   Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.

2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten.

   1. Klicken Sie auf Datei > Speichern unter.
   2. Geben Sie im Feld Name einen Namen ein, z. B. Plastic Table.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. Plastic Table.
   4. Drücken Sie die EINGABETASTE.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.

4. Erstellen Sie eine neue Simulationsstudie des Typs Strukturelle Knickung.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.


   2. Wählen Sie im Dialogfeld Neue Studie die Option Strukturelle Knickung.

5. Stellen Sie sicher, dass die Anzahl der Modi auf 3 gesetzt ist. Die Vorgabe von 3 ist in der Regel ausreichend.

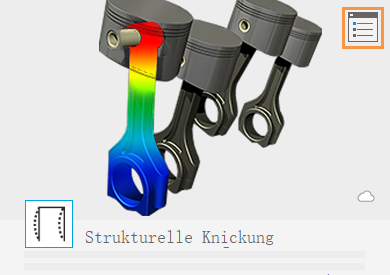

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf das Symbol Einstellungen, um auf das Dialogfeld Einstellungen zuzugreifen.



      Zunächst werden die Einstellungen Allgemein angezeigt.
   2. Vergewissern Sie sich in den allgemeinen Einstellungen, dass die Anzahl der Modi auf 3 gesetzt ist.
   3. Klicken Sie auf Zurück, um zum Dialogfeld Neue Studie zurückzukehren.
   4. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

6. Ändern Sie das vorgegebene Einheitensystem in USA (in).

   1. Bewegen Sie den Mauszeiger im Browser über Einheiten: Benutzerdefiniert, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option USA (in) aus der Dropdown-Liste Vorgabeeinheit festlegen.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

7. Ändern Sie das Materials für den Kunststofftisch in Kunststoff.

   Anmerkung: In einem anderen Arbeitsbereich in Fusion definierte Materialien werden automatisch auf den Arbeitsbereich Simulation angewendet. Für eine strukturelle Knickungsanalyse müssen Materialien lineare Eigenschaften aufweisen.
   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.
   2. Klicken Sie im Dialogfeld Studienmaterialien links unten auf Alles auswählen, um alle Komponenten auszuwählen.
   3. Ändern Sie die Studienmaterialien für eines der Dropdown-Menüs in Kunststoff.
   4. Klicken Sie auf OK, um das Dialogfeld Studienmaterialien zu schließen.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie eine Simulationsstudie des Typs Strukturelle Knickung erstellt, um festzustellen, ob Kunststoff stark genug ist, einer Knickung unter angewendeter Belastung standzuhalten. Zum Definieren der Studienparameter haben Sie folgende Schritte ausgeführt:

• Setzen Sie die Anzahl der Schwingungsmodi auf 3.
• Sie haben das gewünschte Einheitensystem ausgewählt
• Das Modellmaterial in Kunststoff geändert.
