Aktivität 1: Erstellen einer neuen statischen Spannungsstudie

Bei dieser Aktivität erstellen Sie Studie 1 - Statische Spannung mit folgenden Schritten:

• Definieren Sie die Netzgröße.
• Wählen Sie das gewünschte Einheitensystem aus
• Stellen Sie sicher, dass die Modellmaterialien ordnungsgemäß zugewiesen sind. Das Simulationsstudienmaterial ist vorgabemäßig das gleiche wie das im Arbeitsbereich Konstruktion definierte Material.

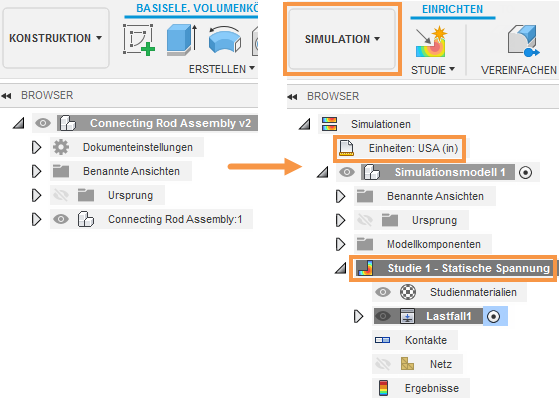

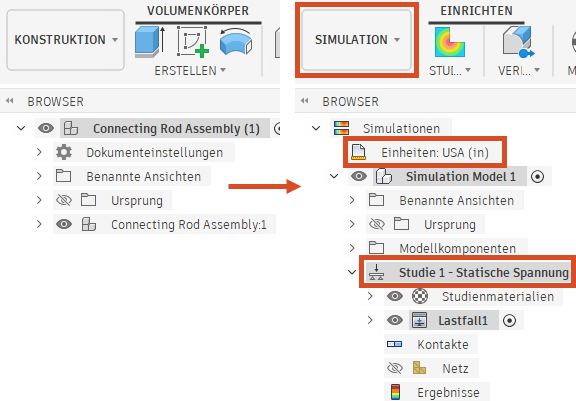

Browser, wenn das Modell zum ersten Mal importiert wird (links). Browser nach dem Erstellen einer neuen statischen Spannungsstudie (rechts).

Voraussetzungen

• Fusion wurde gestartet.
• Speicherort der Datendatei: Beispiele > Basic Training > 11-Simulation > Connecting Rod Assembly

Schritte

1. Öffnen Sie das Startformmodell Connecting Rod Assembly in nach oben gerichteter Z-Richtung aus dem Ordner Basic Training in der Gruppe Daten.

   1. Falls die Gruppe Daten derzeit nicht angezeigt wird, klicken Sie auf Gruppe Daten einblenden am oberen Bildschirmrand.
   2. Die oberste Ebene (Startansicht) der Gruppe Daten ist unterteilt in zwei Unterabschnitte: ALLE PROJEKTE und BEISPIELE. Führen Sie einen Bildlauf nach unten durch, bis Sie BEISPIELE gefunden haben.
   3. Doppelklicken Sie auf den Ordner Basic Training, um ihn zu öffnen.
   4. Doppelklicken Sie auf den Ordner 11 - Simulation, um ihn zu öffnen.
   5. Doppelklicken Sie auf das Modell Connecting Rod Assembly, um es im Ansichtsbereich anzuzeigen.


   Anmerkung: Das Beispielmodell ist schreibgeschützt, sodass Sie eine Kopie der Datei in einem persönlichen Projekt speichern müssen.

2. Geben Sie ein persönliches Projekt an, in dem Sie die Startformmodelle speichern möchten.

   1. Klicken Sie auf Datei > Speichern unter.
   2. Geben Sie im Feld Name einen Namen ein, z. B. Connecting Rod Assembly.
   3. Erweitern Sie die Pfeilschaltfläche neben dem Feld Speicherort.
   4. Suchen Sie ein bestehendes Projekt, und klicken Sie darauf, oder klicken Sie auf Neues Projekt, um ein neues Projekt zu beginnen.

3. Geben Sie einen persönlichen Ordner an, oder erstellen Sie einen, in dem Sie die Startformmodelle speichern möchten.

   1. Doppelklicken Sie auf einen Ordner im Projekt, um ihn auszuwählen, oder erstellen Sie einen neuen Ordner.
   2. Um einen neuen Ordner zu erstellen, klicken Sie auf Neuer Ordner.
   3. Geben Sie einen Namen für den Ordner ein, z. B. Connecting Rod Assembly.
   4. Drücken Sie die EINGABETASTE.
   5. Doppelklicken Sie auf den Ordner, um ihn als aktuellen Dateispeicherort zuzuweisen.
   6. Klicken Sie auf Speichern.

4. Wählen Sie Statische Spannung als neue Simulationsstudie aus.

   1. Klicken Sie auf das Dropdown-Menü Arbeitsbereich wechseln oben links im Werkzeugkasten, und wählen Sie Simulation.


   2. Wählen Sie im Dialogfeld Neue Studie die Option Statische Spannung aus.

5. Legen Sie die Netzgröße auf 0.1 in fest.

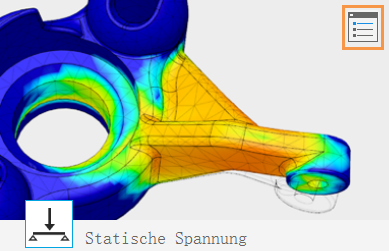

   1. Klicken Sie oben rechts in der großen Miniaturansicht auf das Symbol Einstellungen, um auf das Dialogfeld Einstellungen zuzugreifen.



      Zunächst werden die Einstellungen Allgemein angezeigt.
   2. Stellen Sie sicher, dass die Option Modi für starren Körper entfernen NICHT aktiviert ist.

      Diese Option findet nur bei nicht abhängigen Modellen Anwendung. In dieser Studie wenden Sie Abhängigkeiten an.
   3. Wählen Sie Netz aus dem linken Bereich des Dialogfelds aus, um die Netzeinstellungen anzuzeigen.
   4. Klicken Sie auf Absolute Größe, und geben Sie 0.1 in in das Eingabefeld ein.
   5. Klicken Sie auf Zurück, um die Änderungen zu übernehmen.
   6. Klicken Sie im Dialogfeld Neue Studie auf Studie erstellen, um die Studie zu erstellen und das Dialogfeld zu schließen.

6. Ändern Sie das vorgegebene Einheitensystem in USA (in).

   1. Bewegen Sie den Mauszeiger im Browser über Einheiten, und klicken Sie dann auf Bearbeiten.
   2. Wählen Sie im Dialogfeld Einheiteneinstellungen die Option USA (in) aus der Dropdown-Liste Vorgabeeinheit festlegen.
   3. Klicken Sie auf OK, um die Änderung zu bestätigen und das Dialogfeld zu schließen.

7. Stellen Sie sicher, dass das Material der Verbindungsstange Aluminium 5052 H32 und des großen und kleinen Stifts Stahl AISI 1020 107 HR lautet.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.
   2. Stellen Sie im Dialogfeld Studienmaterialien sicher, dass die Werte in der Spalte Studienmaterial wie folgt definiert sind:


      • Verbindungsstange: (Wie Modell) oder Aluminium 5052 H32
      • Großer Stift und kleiner Stift (Wie Modell) oder Stahl AISI 1020 107 HR
      Wenn dies nicht der Fall ist, wählen Sie das korrekte Material aus der Dropdown-Liste aus.
   3. Klicken Sie auf OK, um das Dialogfeld Studienmaterialien zu schließen.

Aktivität 1 - Zusammenfassung

Bei dieser Aktivität sind Sie zum Arbeitsbereich Simulation gewechselt, um eine statische Spannungsstudie zu erstellen, und haben dann die Parameter definiert. Sie haben die folgenden Aufgaben ausgeführt:

• Sie haben die Netzgröße definiert
• Sie haben das gewünschte Einheitensystem ausgewählt
• Sie haben sichergestellt, dass die Modellmaterialien ordnungsgemäß zugewiesen wurden.
