Allgemeiner Arbeitsablauf zum Ausführen einer Simulationsstudie

Öffnen oder Erstellen eines Modells

Sie benötigen ein Modell, um eine Simulationsanalyse durchzuführen. Sie können entweder ein einzelnes Bauteil oder eine Baugruppe für eine Analyse verwenden. Erstellen Sie Ihr Modell mit den Modellierungswerkzeugen von Fusion, oder öffnen Sie ein vorhandenes Modell mithilfe der Gruppe Daten.

Wechseln in den Arbeitsbereich Simulation

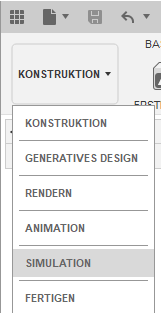

Erweitern Sie das Arbeitsbereichsmenü, und wählen Sie Simulation aus.

Erstellen einer neuen Simulationsstudie

Alle Befehle zum Einrichten und Ausführen einer Simulationsstudie befinden sich auf der Registerkarte Setup im Werkzeugkasten Simulation. Die Befehle im Werkzeugkasten sind spezifisch für jeden Studientyp und ändern sich, wenn Sie von einem Studientyp zu einem anderen wechseln. Um eine Studie einzurichten, gehen Sie im Werkzeugkasten die einzelnen Befehle durch.

(Optional) Vereinfachen Ihres Modells für die Analyse

Nehmen Sie simulationsspezifische Änderungen vor, während Sie das ursprüngliche Konstruktionsmodell beibehalten.

• Entfernen Sie nicht benötigte Elemente, die die Analyse nur verkomplizieren und keine hilfreichen Informationen bieten.
• Nutzen Sie ggf. Symmetrie zum Reduzieren der Simulationsmodellgröße und der Lösungszeit.
• Teilen Sie Flächen, um Lasten oder Abhängigkeiten nur auf einen Teil einer größeren Fläche zu beschränken.
• Nehmen Sie die gewünschten Änderungen an der Geometrie vor, die Sie noch nicht im Fertigungsmodell durchführen möchten.

Anwenden von Materialien

Materialien für die Simulationsstudie können sich von den im Arbeitsbereich Konstruktion angegebenen Materialien unterscheiden. Definieren Sie beispielsweise nichtlineare Plastizitätseigenschaften für Materialien, um die dauerhafte Verformung in einer nichtlinearen statischen Spannungs- oder Ereignissimulationsstudie zu bestimmen.

Anwenden von Randbedingungen

Wenden Sie Randbedingungen (Lasten und Abhängigkeiten, Wärme, Anspritzpunkte usw., je nach Studientyp) an. Dieser Prozess ist zusammen mit der Definition von Materialien die Einrichtungsphase der Simulation (auch als Vorbereitung bezeichnet).

• Ein Fusion-Modell kann zahlreiche Analysen oder Studien enthalten. Jede Studie wird im Browser separat dargestellt.
• Ein Fusion-Konstruktionsmodell kann auch mehrere Simulationsmodelle enthalten, von denen jedes eine andere Variante des ursprünglichen Modells ist. Verwenden Sie die kontextabhängige Umgebung Vereinfachen, um Simulationsmodelle zu erstellen.

(Optional) Überprüfen des Modells und erneutes Lösen der Studie

Wenn Sie noch keine akzeptablen Ergebnisse erzielt haben, prüfen Sie zunächst nochmal Ihren Studienaufbau, um sicherzustellen, dass die Randbedingungen ordnungsgemäß definiert wurden. Überarbeiten Sie ggf. die Geometrie, und lösen Sie die Studie erneut, bis Sie akzeptable Ergebnisse erhalten. Es gibt zwei Möglichkeiten zum Überarbeiten der Geometrie (d. h., zwei verschiedene Arbeitsbereiche, in denen Sie die Änderungen vornehmen können):

• Arbeitsbereich Konstruktion: Wenn Sie die Produktionsmodellgeometrie ändern möchten, verwenden Sie den Arbeitsbereich Konstruktion. Hier vorgenommene Änderungen werden auf alle zugehörigen Simulationsmodelle übertragen.
• Umgebung Vereinfachen im Arbeitsbereich Simulation: Wenn Sie Was-wäre-wenn-Analysen durchführen und noch nicht sicher sind, wie Sie das Konstruktionsmodell ändern möchten, verwenden Sie die kontextabhängige Umgebung Vereinfachen. Änderungen beschränken sich auf das Simulationsmodell, das bearbeitet wird. Das Konstruktionsmodell und alle anderen Simulationsmodelle werden nicht verändert.
