Arbeiten mit Ansys

Wenn Sie Ansys® Mechanical™ 2021 R1 oder höher bzw. Ansys® Discovery™ 2021 R1 oder höher auf Ihrem Computer installiert haben, können Sie eine der unten in Grün hervorgehobenen Fusion-Simulationsstudien zur weiteren Analyse direkt an diese Produkte senden.

Alternativ können Sie, wenn Sie eine Fusion-Simulationsdatendatei erstellen möchten, die in diesen Ansys-Produkten ausgeführt werden kann, Ihre Studie aus dem Arbeitsbereich Simulation als Fusion-Simulationsdatendatei (.sdz) exportieren. Sie oder Ihre Teamkollegen können dann die .sdz-Datei in die Ansys-Produkte importieren.

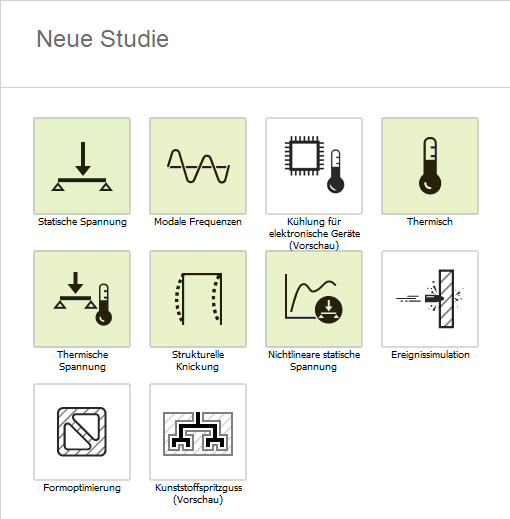

Abbildung 1: Studien, die Sie nach Ansys exportieren können

Beschränkungen

Die folgenden Studieneinstellungen werden nicht in Ansys importiert und müssen ggf. beim Import manuell neu erstellt werden:

• Netzeinstellungen

  • Verfeinerung adaptiver Netze und weitere Netzeinstellungen
  • Lokale Netzsteuerung

• Lasten und Abhängigkeiten

  • Schraubenverbindermasse
  • Wärmequellenlast an Kanten
  • Externes Moment
  • Steife-Körper-Verbinder

• Materialeigenschaften

  • Temperaturabhängige interne Wärmelasten
  • Temperaturabhängige Streckgrenze und Zugfestigkeit des Materials
  • Kombinierte (isotrope und kinematische) Verfestigungsregel für nichtlineare Materialien
  • Elastoplastizität und Plastizität mit Tresca-, Mohr-Coulomb- oder Drucker-Prager-Streckungskriterien
  • Elastizität von nichtlinearem Material

Zusätzliche Einschränkungen in Ansys Discovery

• Feste Abhängigkeiten auf Kanten und Scheitelpunkten werden ignoriert
• Hydrostatische Drucklasten werden erstellt, mit einer Warnung, als Lasten mit dem Druck Null
• Die Beschleunigungs- und Geschwindigkeitskomponenten von schrägen globalen Lasten werden ignoriert, mit einer Warnung
• Kantenkontaktpositionen werden ignoriert, mit Warnung
• Thermische Strahlungslasten werden ignoriert, mit Warnung
• Schraubenverbinder-Objekte werden erstellt, da die Position ungefähr ist und keine gültigen Simulationsergebnisse erzeugt
• Es werden nur Definitionen von isotropen, konstanten Materialeigenschaften unterstützt.  Alle temperaturabhängigen, nichtlinearen oder hyperelastischen Materialdefinitionen werden ignoriert, mit Warnungen
