Legende Min/Max

Mit dem Befehl Legende Min/Max können Sie den Wertebereich ändern, der in der Legende angezeigt wird. Sie können sich also auf Problembereiche konzentrieren oder feststellen, wo das Bauteil möglicherweise Spezifikationen nicht mehr erfüllt.

Legende Min/Max ist für Ergebnisse verfügbar, die mit dem älteren Standard-Viewer angezeigt werden, abgesehen von Folgendem:

• Nichtlineare statische Spannung

Für Studien, bei denen der Online-Viewer zum Einsatz kommt (Statische Spannung, Thermisch, Thermische Spannung, Spritzgussverfahren und Elektronikkühlung), steht Legende Min/Max nicht zur Verfügung. Verwenden Sie für diese Studien den Legendengrenzwert, um den sichtbaren Bereich anzupassen. Sie können die Grenzwert-Schieberegler ändern, um den Fokus auf bestimmte Wertebereiche zu legen, allerdings lassen sich die niedrigsten oder höchsten tatsächlichen Werte nicht unter- bzw. überschreiten.

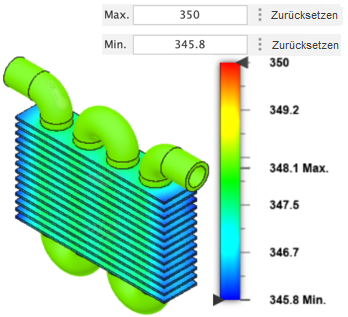

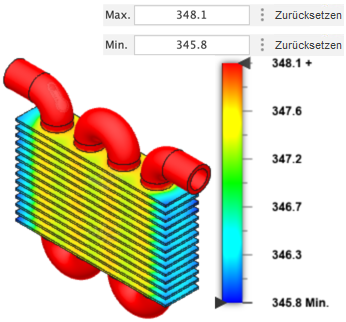

Wenn Sie beispielsweise den maximalen Legendenwert verringern, wird ein größerer Prozentsatz des Modells rot. Wenn Sie auf diese Weise die maximale Legende auf die Obergrenze Ihrer Modellspezifikation setzen, wird klar, wo sich das Modell den Spezifikationsgrenzen nähert.
