Ändern des Legendenbereichs

Anmerkung: Dieses Verfahren bezieht sich nur auf Studien, für die die ältere Ergebnisanzeige genutzt wird. Für Studien, bei denen der Online-Viewer zum Einsatz kommt (Statische Spannung, Thermisch, Thermische Spannung, Spritzgussverfahren, Elektronikkühlung), verwenden Sie den Legendengrenzwert, um den sichtbaren Bereich anzupassen.

So ändern Sie die maximalen und minimalen Werte der Legende

Die minimalen und maximalen Werte der Legende können bearbeitet werden, um die Farbe des Modells zu ändern.

  1. Klicken Sie auf Symbol Legende Min/Max (Arbeitsbereich Simulation > Registerkarte Ergebnisse > Gruppe Ergebniswerkzeuge > Legende Min/Max), um das Dialogfeld Min/Max zu öffnen.

  2. Geben Sie den gewünschten maximalen und minimalen Wert an.

  3. Klicken Sie auf Zurücksetzen, um die Werte auf den Vorgabestatus zurückzusetzen.

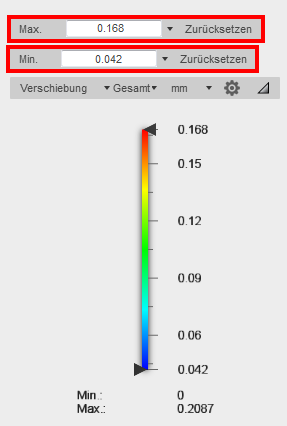

    Beispiel für Eingabe in Dialogfeld Legende Min/Max
