Aktivität 1: Skizzieren der Wandsteckdose

Bei dieser Aktivität erstellen Sie das äußere Profil der Abdeckung einer Wandsteckdose, indem Sie ein Rechteck skizzieren. Als Nächstes erstellen Sie einen Kreis in der Mitte der Skizze. Anschließend erstellen Sie eine Konstruktionslinie als Spiegelachse. Zuletzt skizzieren Sie Elemente in der oberen Hälfte der Steckdose, indem Sie ein Rechteck und zwei Bogen skizzieren und diese Objekte auf die untere Hälfte spiegeln.

Skizze der Wandsteckdose mit ihren Elementen.

Schritte

1. Wählen Sie die obere Ebene aus, auf der Sie skizzieren möchten.

   1. Öffnen Sie ggf. den Arbeitsbereich Konstruktion, indem Sie auf die Arbeitsbereich-Wechselfunktion klicken und Konstruktion auswählen.

   2. Öffnen Sie ggf. eine neue Konstruktion. Um eine neue Konstruktion zu öffnen, klicken Sie auf Datei > Neue Konstruktion.

   3. Klicken Sie auf Registerkarte Volumenkörper > Dropdown-Liste der Gruppe Erstellen > Skizze erstellen.

   4. Klicken Sie im ViewCube in der oberen rechten Ecke des Ansichtsbereichs auf Oben.



   5. Die Ansicht im Ansichtsbereich wird so ausgerichtet, dass Sie die obere Ebene sehen. Klicken Sie auf die obere Ebene, um mit dem Skizzieren auf der oberen Ebene zu beginnen.



2. Skizzieren Sie ein Rechteck, dessen Ursprung in der Mitte liegt.



   1. Klicken Sie in der Dropdown-Liste der Gruppe Erstellen auf Rechteck > Mittelpunkt, Rechteck.

      Tipp: Wenn Sie Schwierigkeiten haben, ein bestimmtes Werkzeug zu finden, können Sie über den Namen nach Werkzeugen suchen, indem Sie auf der Tastatur die S-Taste drücken. Durch Drücken auf S wird der Werkzeugkasten aufgerufen, in dem Sie nach bestimmten Werkzeugen suchen können.

   2. Klicken Sie auf den Ursprung , und skizzieren Sie ein Rechteck. Machen Sie sich im Moment keine Gedanken über die Größe des Rechtecks. Später in diesem Lernprogramm werden genaue Bemaßungen angegeben.

3. Skizzieren Sie eine Konstruktionslinie von einer Seite des Rechtecks zur anderen und stellen Sie sicher, dass sie durch den Ursprung verläuft.



   1. Klicken Sie bei noch aktivierter Skizze in der Gruppe Erstellen auf das Werkzeug Linie.

   2. Bewegen Sie den Mauszeiger über die Mittelpunkte der Seiten des Rechtecks, und skizzieren Sie die Linie. Das Symbol wird angezeigt, um Sie darauf hinzuweisen, dass Sie sich auf dem Mittelpunkt einer Linie befinden.

   3. Klicken Sie in der Multifunktionsleiste auf Auswählen .

   4. Klicken Sie auf die soeben erstellte Linie, um sie auszuwählen.



   5. Klicken Sie in der Skizzenpalette unter Optionen auf Konstruktion . Die Linie wird zur Konstruktionslinie, indem die durchgehende Linie als gestrichelte Linie angezeigt wird.

   6. Heben Sie die Auswahl der Linie auf, indem Sie die ESC-Taste drücken.

      Anmerkung: Sie können auch auf eine beliebige Stelle im Ansichtsbereich klicken, um die Auswahl der Linie aufzuheben.

4. Skizzieren Sie einen Kreis mit dem Mittelpunkt auf dem Ursprung.

   1. Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Kreis > Mittelpunkt, Durchmesser, Kreis.

   2. Klicken Sie auf den Ursprung, der sich am Mittelpunkt der Konstruktionslinie (in Schritt 3 erstellt) befinden sollte, und skizzieren Sie einen Kreis.



5. Um mit der Erstellung der Aussparung der Steckdose zu beginnen, skizzieren Sie ein Rechteck über dem Kreis und wandeln die beiden vertikalen Seiten des Aussparungsrechtecks in Konstruktionslinien um.



   1. Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Rechteck > Rechteck mit zwei Punkten.

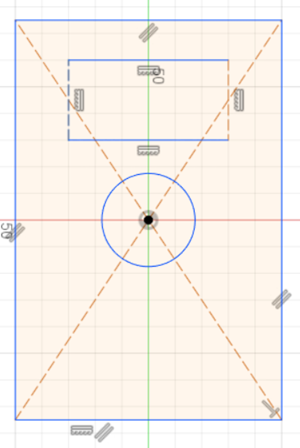

   2. Skizzieren Sie ein Rechteck über dem Kreis.

   3. Klicken Sie in der Multifunktionsleiste auf die Schaltfläche Auswählen .

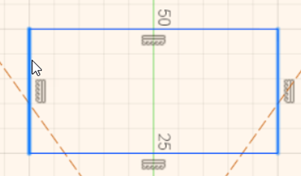

   4. Um mehrere Seiten des Rechtecks auszuwählen, halten Sie die Umschalttaste gedrückt, und klicken Sie auf die vertikalen Seiten des Rechtecks. Die ausgewählten Seiten werden mit einer dunkleren Farbe als die übrige Form hervorgehoben.



   5. Klicken Sie in der Skizzenpalette unter Optionen auf Konstruktion . Beide Linien werden Konstruktionslinien.

6. Skizzieren Sie einen Bogen auf beiden Seiten des Rechtecks, das Sie für das Aussparungselement skizziert haben.

   1. Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Bogen > Bogen mit drei Punkten.

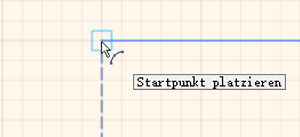

   2. Sie müssen drei Punkte platzieren, um den Bogen zu erstellen. Platzieren Sie den ersten Punkt in der oberen linken Ecke des Aussparungsrechtecks.

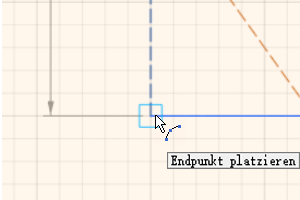

   3. Platzieren Sie den zweiten Punkt (Endpunkt) in der linken unteren Ecke des Aussparungsrechtecks.

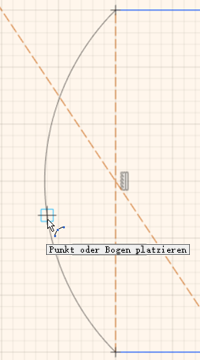

   4. Platzieren Sie den dritten und letzten Punkt, wie in der folgenden Abbildung gezeigt. Stellen Sie sicher, dass Sie ihn nicht in der Mitte des Bogens platzieren. Wenn Sie den Punkt genau in der Mitte platzieren, wird automatisch eine Abhängigkeit erstellt. Sie können durch das automatische Erstellen von Abhängigkeiten Zeit sparen. In diesem Lernprogramm werden beim Skizzieren jedoch keine automatischen Abhängigkeiten platziert.

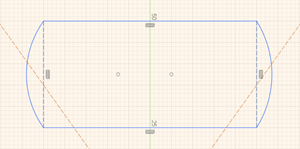

   5. Wiederholen Sie die Schritte b, c und d für die andere Seite der rechteckigen Aussparung.



7. Spiegeln Sie die Aussparung auf die untere Hälfte der Auslassabdeckung.

   1. Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Spiegeln.

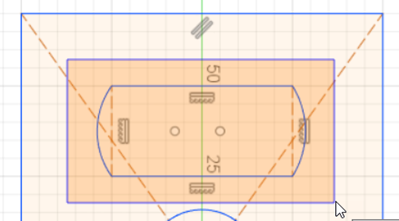

   2. Klicken Sie mit der linken Maustaste, und halten Sie die Maustaste gedrückt, um eine Auswahl über die Rechteck- und Bogenelemente zu ziehen. Im Dialogfeld Spiegeln sollten 12 Objekte markiert sein.



      Anmerkung: Mit dem Werkzeug Spiegeln wurden unter Umständen einige Objekte zum Spiegeln vorab ausgewählt. Sie können eine Auswahl abbrechen, indem Sie im Dialogfeld Spiegeln neben dem Feld Objekte auf X klicken.

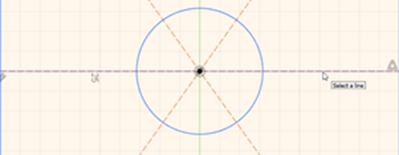

   3. Klicken Sie im Dialogfeld Spiegeln auf die Schaltfläche Auswählen neben dem Feld Spiegelachse, um eine Spiegelachse auszuwählen.

   4. Wählen Sie die Konstruktionslinie aus, die durch die Mitte des Rechtecks für die Wandsteckdose verläuft.

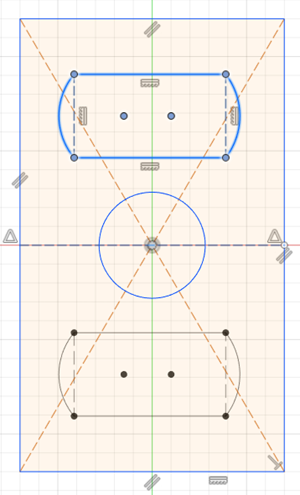

   5. Die Aussparung wird in der unteren Hälfte der Steckdose als Vorschau angezeigt. Klicken Sie auf OK.



Aktivität 1 - Zusammenfassung

Bei dieser Aktivität haben Sie das äußere Profil der Abdeckung einer Wandsteckdose durch Skizzieren eines Rechtecks erstellt. Als Nächstes haben Sie einen Kreis in der Mitte des Profils erstellt. Anschließend haben Sie eine Konstruktionslinie als Spiegelachse erstellt. Zuletzt haben Sie Elemente (die Aussparung) in der oberen Hälfte der Steckdose skizziert, indem Sie ein Rechteck und zwei Bogen skizziert und die Objekte dann auf die untere Hälfte gespiegelt haben.

Skizze der Wandsteckdose mit ihren Elementen.
