Aktivität 2: Hinzufügen von Abhängigkeiten
Bei dieser Aktivität fügen Sie Abhängigkeiten für das Aussparungselement oben an der Wandsteckdose hinzu. Sie machen das Element so abhängig, dass die Bogen auf beiden Seiten immer jeweils die gleiche Größe haben. Das Werkzeug Spiegeln, das Sie in Aktivität 1 verwendet haben, erzeugt Assoziativität zwischen der oberen und der unteren Hälfte der Steckdose, sodass alle Aktivitäten in der oberen Hälfte auf die untere Hälfte gespiegelt werden.
Skizze der Wandsteckdose mit ihren Elementen (links). Skizze mit allen angewendeten Abhängigkeiten (rechts).
Voraussetzungen
- Aktivität 1 ist abgeschlossen.
Schritte
Fügen Sie den beiden Bogen oben an der Aussparung der Steckdose eine konzentrische Abhängigkeit hinzu, sodass beide einen gemeinsamen Mittelpunkt haben.
Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Abhängigkeiten auf Konzentrisch. Das Symbol Konzentrisch folgt dem Cursor, um anzuzeigen, dass es aktiv ist

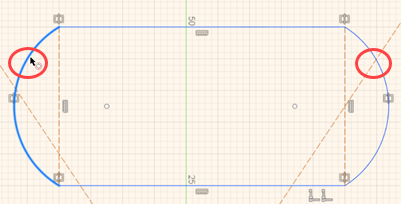

.Klicken Sie bei aktivierter konzentrischer Abhängigkeit auf den linken Bogen und dann auf den rechten Bogen.
Der Mittelpunkt des Bogens auf der rechten Seite wird so verschoben, dass er konzentrisch zum Mittelpunkt des Bogens auf der linken Seite verläuft, und das Symbol für die konzentrische Abhängigkeit
wird angezeigt.
Fügen Sie eine vertikale Abhängigkeit zwischen dem Mittelpunkt der Bogen und dem Mittelpunkt des Kreises hinzu, sodass sie vertikal ausgerichtet sind.
Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Abhängigkeiten auf Horizontal/Vertikal. Das Symbol Horizontal/Vertikal folgt dem Cursor, um anzuzeigen, dass es aktiv ist

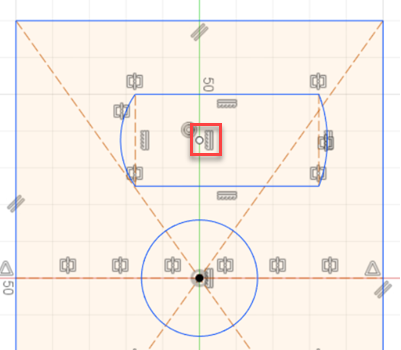

.Klicken Sie bei aktivierter horizontaler/vertikaler Abhängigkeit auf den Mittelpunkt des Kreises und dann auf den Mittelpunkt der Bogen. Der Mittelpunkt der Bogen wird vertikal verschoben, um sie am Mittelpunkt des Kreises auszurichten. Das Symbol Abhängigkeit Vertikal wird wie in der folgenden Abbildung hervorgehoben angezeigt.
Anmerkung: Wenn Sie zuerst auf den Mittelpunkt der Bogen klicken, wenn keiner der Mittelpunkte abhängig ist, und dann auf den Mittelpunkt des Kreises, geschieht das Gegenteil. Der Kreis wird so verschoben, dass er am Mittelpunkt der Bogen ausgerichtet ist. Die erste Auswahl ist die Referenz, und die zweite Auswahl wird an die Referenz angepasst.
Fügen Sie die Abhängigkeit Gleich zwischen den beiden Bogen der Aussparung hinzu, sodass beide immer dieselbe Größe haben.
Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Abhängigkeiten auf Gleich. Das Symbol Gleich folgt dem Cursor, um anzuzeigen, dass es aktiv ist

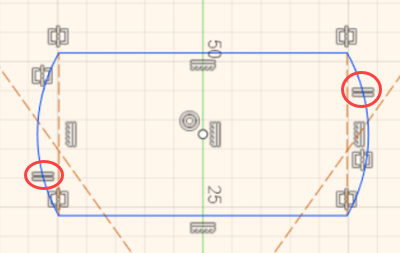

.Klicken Sie auf den linken und dann auf den rechten Bogen. Die Bogen erhalten nun dieselbe Größe. Auf beiden Bogen wird das Symbol Abhängigkeit Gleich angezeigt, wie in der folgenden Abbildung hervorgehoben.
Aktivität 2 - Zusammenfassung
Bei dieser Aktivität haben Sie den Bogen eine konzentrische Abhängigkeit hinzugefügt, sodass sie einen gemeinsamen Mittelpunkt haben. Anschließend haben Sie diesen Mittelpunkt mithilfe der Abhängigkeit Horizontal/Vertikal am Mittelpunkt des Kreises in der Mitte der Steckdose ausgerichtet. Anschließend haben Sie den Bogen die Abhängigkeit Gleich hinzugefügt, um sicherzustellen, dass beide Bogen immer dieselbe Größe haben.
Skizze der Wandsteckdose mit ihren Elementen (links). Skizze mit allen angewendeten Abhängigkeiten (rechts).
