Bei dieser Aktivität bemaßen Sie den Kreis, der sich in der Mitte der Skizze befindet, und bemaßen die Gesamthöhe und -breite der Wandsteckdose. Abschließend fügen Sie der Aussparung, die sich oben an der Wandsteckdose befindet, drei Bemaßungen hinzu. Nachdem alle Bemaßungen angewendet wurden, wird die Skizze schwarz statt blau angezeigt und ist vollständig definiert.

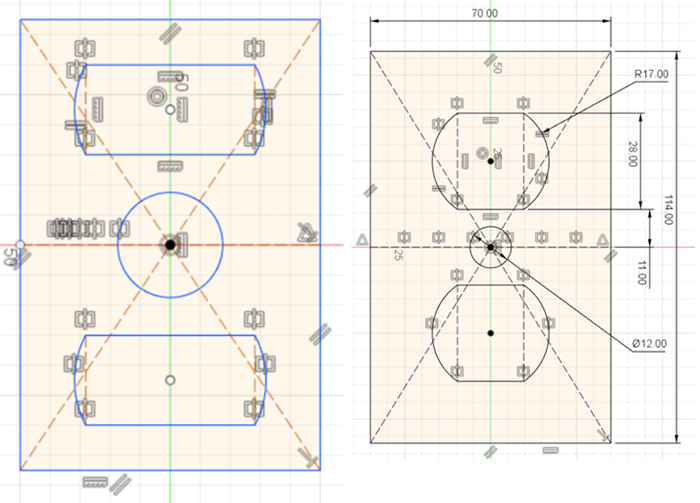

Skizze mit allen angewendeten Abhängigkeiten (links). Vollständig definierte Skizze nach dem Anwenden von Bemaßungen (rechts).
Fügen Sie den beiden Bogen oben an der Aussparung der Steckdose eine konzentrische Abhängigkeit hinzu, sodass beide einen gemeinsamen Mittelpunkt haben.
Sie können die Abhängigkeiten auch in der Ansicht ausblenden, um die Bemaßungen deutlich zu sehen. Blenden Sie Abhängigkeiten im Ansichtsbereich aus, indem Sie die Option Abhängigkeiten anzeigen in der Skizzenpalette deaktivieren.
Klicken Sie auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Skizzenbemaßung. Das Symbol Skizzenbemaßung folgt dem Cursor, um anzuzeigen, dass es aktiv ist
.
Klicken Sie auf die obere Kante des Rechtecks für die Steckdose, und geben Sie eine Bemaßung von 70 mm an.
.
Klicken Sie auf die rechte Kante des Rechtecks für die Steckdose, und geben Sie eine Bemaßung von 114 mm an.

Fügen Sie der Gewindebohrung eine Durchmesserbemaßung von 12 mm hinzu (Kreis in der Mitte der Steckdose).
Klicken Sie ggf. auf der Registerkarte Skizze in der Dropdown-Liste der Gruppe Erstellen auf Skizzenbemaßung. Das Symbol Skizzenbemaßung folgt dem Cursor, um anzuzeigen, dass es aktiv ist
.

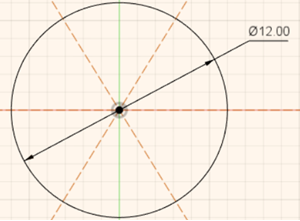

Klicken Sie auf eine beliebige Stelle auf dem Umfang des Kreises, und geben Sie eine Durchmesserbemaßung von 12 mm an.
.
Bemaßen Sie die Wandaussparung, sodass sie 11 mm von der horizontalen Mittellinie entfernt ist, 28 mm in der Höhe und 17 mm im Radius.

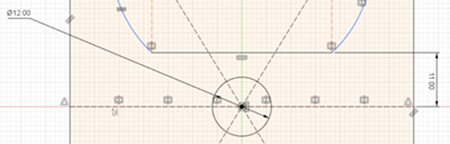

Klicken Sie bei aktiviertem Werkzeug Skizzenbemaßung auf die untere Kante der oberen Aussparung und dann auf die Konstruktionslinie, und geben Sie eine Bemaßung von 11 mm an.

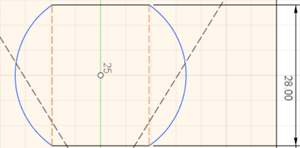

Klicken Sie auf die obere Kante der oberen Aussparung, dann auf die untere Kante derselben Aussparung, und geben Sie eine Bemaßung von 28 mm an.

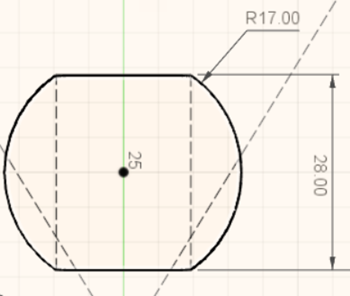

Geben Sie abschließend eine Bemaßung von 17 mm für einen der Bogen auf der oberen Aussparung an. Sie müssen nur einen der Bogen bemaßen, der zweite Bogen folgt aufgrund der Abhängigkeit Gleich demselben Wert. Falls Sie es nicht bemerkt haben, folgt die untere Aussparung aufgrund des Werkzeugs Spiegeln (in Aktivität 1 verwendet) ebenfalls denselben Werten.

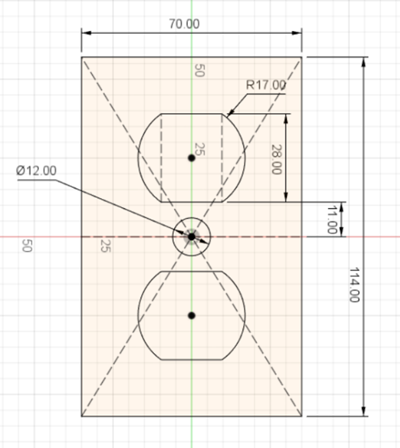

Wenn Sie die Schritte ausgeführt haben, sollte die Skizze vollständig definiert sein (die Farbe aller Elemente wird schwarz). Wenn die Skizze nicht schwarz dargestellt wird, klicken Sie auf alle unvollständig definierten Skizzenelemente im Ansichtsbereich, und ziehen diese, um zu überprüfen, ob sie abhängig sind.

Klicken Sie in der Skizzenpalette auf Skizze fertig stellen, um die Skizze für dieses Lernprogramm abzuschließen.
Bei dieser Aktivität haben Sie eine Bemaßung auf die Höhe und Breite der Wandsteckdose angewendet und dann den Kreis bemaßt, der sich in der Mitte der Skizze befindet. Abschließend haben Sie den Aussparungen drei Bemaßungen hinzugefügt. Sie haben nun die Skizze vollständig definiert, nachdem Sie alle Abhängigkeiten und Bemaßungen hinzugefügt haben.

Skizze mit allen angewendeten Abhängigkeiten (links). Vollständig definierte Skizze nach dem Anwenden von Bemaßungen (rechts).
