Der CSV-Importassistent erleichtert den Import InfoDrainage-Elementen aus Text- oder Excel-Dateien.
Derzeit unterstützte Formate sind:
- Text (.CSV, .TXT)
- Excel (.XLS, .XLSX)
Schritt-für-Schritt-Anleitung
Es gibt einen Assistenten, der den Benutzer durch den Importvorgang für Elemente führt. Der Assistent besteht aus einer Benutzeroberfläche, in der eine Reihe von Dialogfeldern angezeigt werden, die den Benutzer durch eine klar definierte Schrittfolge führen. Um die Schritte im Assistenten zu durchlaufen, klicken Sie auf Weiter. Um zu einem zuvor abgeschlossenen Schritt zurückzukehren, klicken Sie auf Zurück.
Sie können die Strukturansicht verwenden, um den Assistenten zu starten. Klicken Sie mit der rechten Maustaste auf den Objekttyp, der importiert werden soll, und wählen Sie Aus CSV importieren aus.
- Dateiauswahl

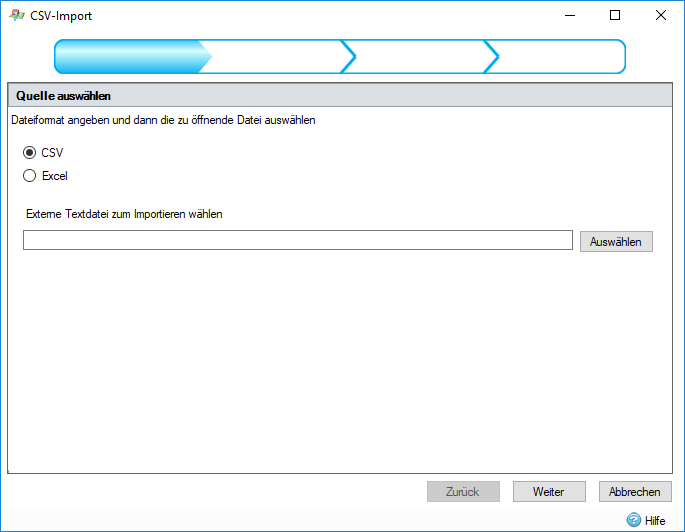

In diesem Schritt können Sie den Typ der zu lesenden Datei angeben und die Datei angeben, indem Sie auf die Schaltfläche Auswählen klicken.
- Dateidetails

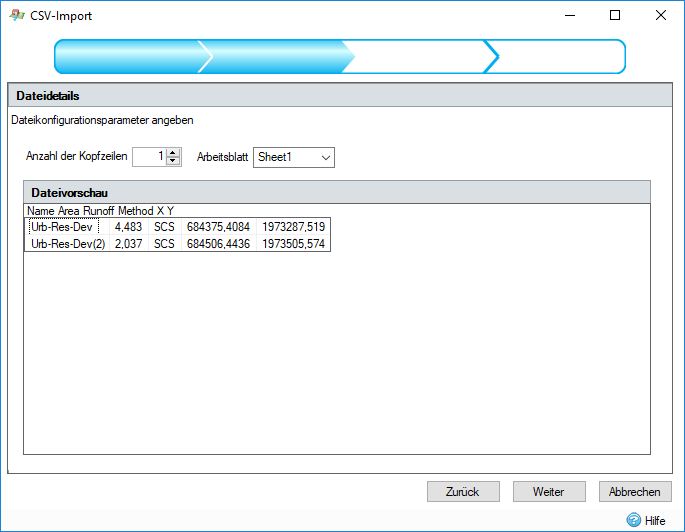

Die Anzahl der Kopfzeilen kann angegeben werden. Dies ist die Anzahl der Zeilen, die nicht als Attributdaten importiert werden. Die letzte Kopfzeile ist die Zeile, die die Spaltenüberschriften enthält.
In der unteren Hälfte dieser Seite wird eine Dateivorschau angezeigt, in der die importierbaren Quelldaten angezeigt werden.
Für CSV-/Textdateien kann das Spaltentrennzeichen angegeben werden.
Für Excel-Dateien kann das zu importierende Arbeitsblatt angegeben werden.
- Vorlagenauswahl

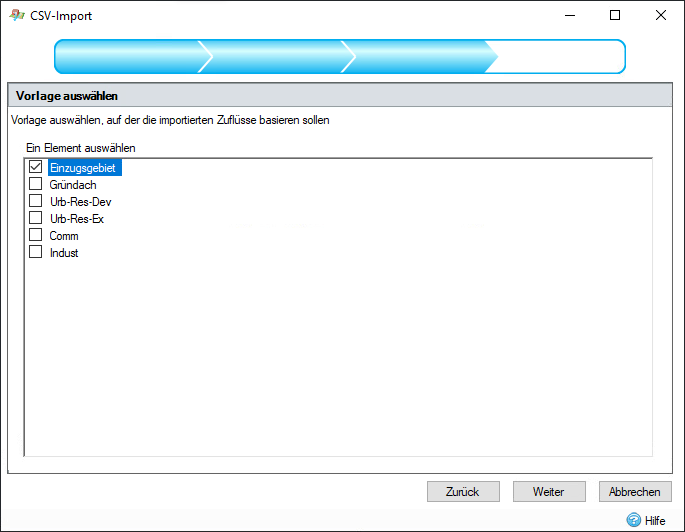

In diesem Schritt wird eine Liste von Vorlagen angezeigt, die zum Erstellen von Objekten aus den importierten Daten verwendet werden können. Bei diesen Vorlagen kann es sich um vordefinierte oder vom Benutzer erstellte Typen handeln. Die ausgewählte Vorlage wird zum Erstellen der Objekte für die importierten Elemente verwendet. Beachten Sie, dass Sie nur Eigenschaften importieren können, die für die ausgewählte Vorlage gültig sind. Wenn Sie beispielsweise Eigenschaften von SCS-Abflussmethoden für ein Einzugsgebiet importieren möchten, stellen Sie sicher, dass für die ausgewählte Vorlage SCS als Abflussmethode ausgewählt ist.
Dieser Schritt wird beim Importieren von Verbindungen zweimal ausgeführt: das erste Mal, um den Vorgabeverbindungstyp auszuwählen, und das zweite Mal, um einen Knotenpunkttyp auszuwählen, der an Verbindungsendpunkten erstellt werden soll, an denen im aktuellen Entwurf derzeit keine Objekte vorhanden sind.
Der zu erstellende Verbindungs- oder Knotenpunkttyp kann abhängig von importierten Attributwerten überschrieben werden (siehe Informationen unten).
Diese Seite wird beim Importieren von Bodentypen übersprungen. Bodentypen haben keine Objektvorlagen.
- Eigenschaftenverknüpfung
Die importierten Elemente können mit nicht räumlichen Informationen, sogenannten Attributen, verknüpft sein. Diese Attribute können mit dem Element importiert und den Eigenschaften des erstellten Objekts zugewiesen werden. Sie können beispielsweise eine Sammlung von Schächten importieren, deren Namen und Tiefe aus der Attributtabelle zugewiesen werden.

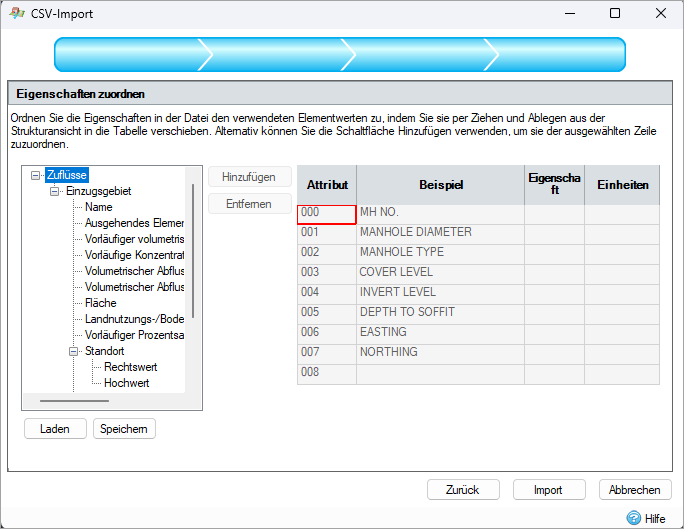

In diesem Schritt wird ein Steuerelement gezeigt, mit dem die Attribute in der ausgewählten Quelldatei zugeordnet oder den Eigenschaften in dem aus der ausgewählten Vorlage erstellten Objekt zugewiesen werden können. Auf der linken Seite des Steuerelements wird eine Strukturansicht der Eigenschaften des zu erstellenden Objekts angezeigt. Auf der rechten Seite des Steuerelements wird eine Tabelle der Attribute in der Quelldatei mit einem Beispiel für die Daten angezeigt, die importiert werden.
Um eine Verknüpfung herzustellen, kann eine Eigenschaft aus der Eigenschaften-Strukturansicht in die Eigenschaftenspalte des Attributrasters gezogen werden. Markieren Sie alternativ die gewünschte Zeile und den Strukturknoten, und klicken Sie auf die Schaltfläche Hinzufügen. Um eine Verknüpfung zu entfernen, markieren Sie die Attributzeile, und klicken Sie auf die Schaltfläche Entfernen.
Wenn eine Verknüpfung erstellt wurde und die ausgewählte Eigenschaft eine Einheitenauswahl aufweist, wird in der Spalte Einheiten in der Attributtabelle ein Kombinationsfeld mit möglichen Einheiten für die Attributwerte angegeben. Beim Import werden die Attributwerte aus dieser Einheit in die aktuell ausgewählte Einheit in der Software konvertiert.
Die aktuelle Verknüpfungskonfiguration kann durch Klicken auf die Schaltfläche Speichern gespeichert und eine zuvor gespeicherte Konfiguration durch Klicken auf die Schaltfläche Laden geladen werden.
Wenn die Option Alle importierten Schächte und Verbindungen sperren, um automatische Anpassungen zu verhindern aktiviert ist, werden beim Import die Höhen aller Schächte und Verbindungen mit dem Sperrstatus gesperrt.
- Nicht verfügbare Werte zuordnen (nur Landnutzungen und Bodentypen)
Wenn eines der folgenden Attribute zugewiesen wurde, werden möglicherweise zusätzliche Seiten im Assistenten angezeigt:
Landnutzungen: Landnutzung, Überdeckungstyp, Bedingung
Bodentypen: Bodengruppe

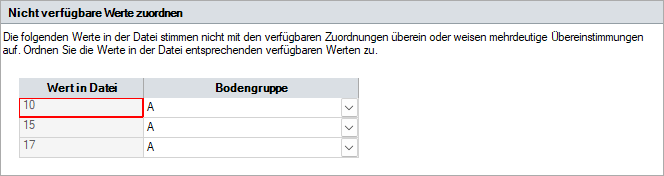

InfoDrainage versucht, die aus der Text-/Excel-Datei gelesenen Attributwerte den verfügbaren InfoDrainage-Eigenschaftsoptionen für die importierten Elemente zuzuweisen. Wenn für einen oder mehrere der Text-/Excel-Attributwerte keine geeignete Zuordnung gefunden wird, wird eine weitere Zuordnungsseite angezeigt, auf der eine Verknüpfung vorgenommen werden kann.
- Importzusammenfassung
Im letzten Schritt des Assistenten wird durch Klicken auf die Schaltfläche Import der Import durchgeführt, und die InfoDrainage-Objekte werden erstellt. Wenn dieser Vorgang abgeschlossen ist, wird das Formular Importzusammenfassung angezeigt, das eine Zusammenfassung der während des Imports erstellten Objekte enthält. Beachten Sie, dass Zeilen mit einer falschen Spaltenanzahl vom Import ausgeschlossen werden.
Position
- Elemente werden mit den für die Rechtswert- und Hochwerteigenschaften angegebenen Koordinaten importiert. Wenn Rechts- und Hochwert nicht zugeordnet sind, wird das Element bei 0,0 positioniert.
- Verbindungen werden zwischen den zugeordneten Werten für Rechtswert und Hochwert stromaufwärts und Rechtswert und Hochwert stromabwärts positioniert. Wenn diese Werte nicht angegeben werden, wird die Verbindung zwischen 0,0 und 1,1 (m) gezeichnet.
- Von- und Bis-Eigenschaften haben eine höhere Priorität als Rechts- und Hochwert. Wenn alle Eigenschaften zugeordnet sind, wird die Verbindung somit zwischen den angegebenen Von- und Bis-Knoten platziert.
Zuflussspezifische Informationen
- Wenn sich innerhalb der Kontur des importierten Zuflusses ein Knotenpunkt oder ein Teil einer Regenwassersteuerung befindet, wird der Zufluss mit diesem Knoten verbunden. Wenn mehrere Knoten vorhanden sind, mit denen eine Verbindung hergestellt werden kann, wird der erste ausgewählt, der der Phase hinzugefügt wurde.
- Wenn der Wert Bis importiert wird und ein vorhandener Knotenpunkt oder eine Regenwassersteuerung mit diesem Namen bereits vorhanden ist, wird der Zufluss mit diesem Knoten verbunden. Dadurch werden die Regeln für automatische Verbindungen überschrieben.
Knotenpunktspezifische Informationen
- Wenn Überdeckungshöhe, Sohlenhöhe, Tiefe, Länge, Durchmesser oder Breite importiert werden, wird ein Schacht erstellt.
- Wenn Länge oder Breite importiert werden, ist der erstellte Schacht rechteckig.
- Wenn bei einem rechteckigen Schacht die Breite importiert wird, die Länge jedoch nicht, wird ein importierter Durchmesser verwendet, um den Längenwert zuzuweisen.
Verbindungsspezifische Informationen
- Wenn Durchmesser, Höhe und Seitenneigung importiert werden, wird ein trapezförmiger Kanal erstellt.
- Wenn Durchmesser, Höhe, jedoch nicht Seitenneigung importiert werden, wird ein rechteckiger Kanal erstellt.
- Wenn Höhe und Seitenneigung, jedoch nicht Durchmesser importiert werden, wird ein dreieckiger Kanal erstellt.
- Wenn die Werte Von oder Bis importiert werden und ein vorhandener Knotenpunkt oder eine Regenwassersteuerung mit diesem Namen bereits vorhanden ist, wird die Verbindung mit diesem Objekt hergestellt, und die Raumkoordinaten werden nicht verwendet.
