Gekrümmte Verbindung

Mit der Schaltfläche Kurve können Sie eine gekrümmte Verbindung im Netz hinzufügen.

Hinzufügen einer gekrümmten Verbindung

1. Fügen Sie im Plan Knotenpunkte hinzu:
   1. Wechseln Sie zur Multifunktionsleiste Erstellen.
   2. Klicken Sie auf Knotenpunkt hinzufügen, und wählen Sie im Dropdown-Menü den Knotenpunkttyp aus.
   3. Klicken Sie auf den Plan, um Knotenpunkte zu erstellen.
2. Fügen Sie eine gekrümmte Verbindung hinzu:
   1. Wählen Sie in der Multifunktionsleiste Erstellen die Option Verbindung hinzufügen und dann den Typ der Verbindung aus.

   2. Klicken Sie auf die Schaltfläche Kurve.

      Anmerkung: Sie können auch die Tastenkombination Strg+C drücken, um die Verbindung in eine gekrümmte Verbindung zu ändern. Mit dieser Methode können Sie gekrümmte Verbindungen aktivieren bzw. deaktivieren.
   3. Klicken Sie auf den ersten Knotenpunkt, dann zum Erstellen des Kurvenpunkts zwischen die beiden Knotenpunkte und schließlich auf den zweiten Knotenpunkt.

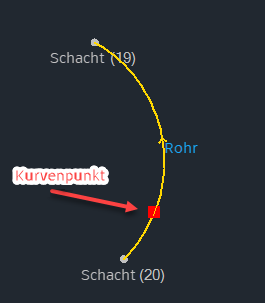

Ändern der Position eines Kurvenpunkts

1. Klicken Sie auf den zu ändernden Kurvenpunkt.



2. Ziehen Sie den Kurvenpunkt an die gewünschte Stelle.

Ändern einer gekrümmten Verbindung in eine gerade Verbindung

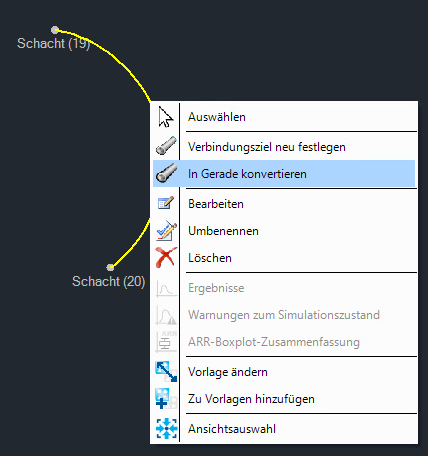

1. Klicken Sie im Plan mit der rechten Maustaste auf eine gekrümmte Verbindung.

2. Wählen Sie In Gerade konvertieren aus.



   Anmerkung: Sie können auch in den kontextabhängigen Multifunktionsleisten auf die Schaltfläche In Gerade konvertieren klicken.

   Sie können eine gerade Verbindung in eine gekrümmte Verbindung konvertieren, indem Sie die gleichen Schritte ausführen und dann In Gekrümmt konvertieren auswählen.
