Verbindungen sind Verknüpfungen zwischen zwei Elementen des Gebiets. Sie ermöglichen die Angabe eines Verbindungstyps, der sich auf die Fließzeit entlang der Verbindung und somit auf die Analyse auswirkt.
Vorgabemäßig werden die Verbindungen mit den zugehörigen Schächten synchronisiert, um den Sohlenhöhen zu entsprechen.
Die während der Analyse durchgeführten Berechnungen des Volumenstromverlaufs werden im Abschnitt Analyse von Knotenpunkten und Verbindungen beschrieben.

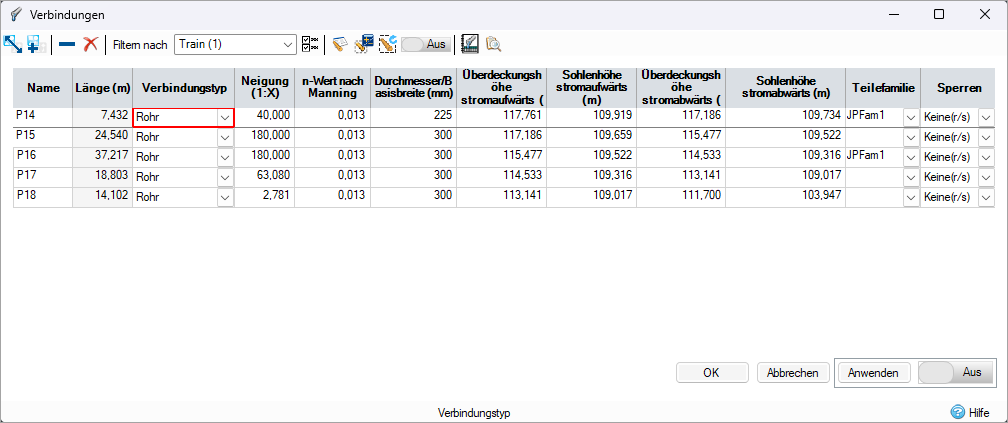

Im Formular Verbindungen können alle verfügbaren Verbindungen in der Phase als Tabelle angezeigt werden. In der Tabelle können dann der Verbindungstyp und andere physische Bemaßungen nach Bedarf angepasst werden.
Die angezeigten Spalten hängen von den angezeigten Verbindungstypen ab und können auch mithilfe der Tabelleneinstellungen gefiltert werden.
Vorlage ändern: Bietet Ihnen die Möglichkeit, die aktuell zugewiesenen Vorlagen für Verbindungen zu ändern.
Zu Vorlagen hinzufügen: Bietet Ihnen die Möglichkeit, die aktuell ausgewählte Verbindung zur Bibliothek der Objektvorlagen hinzuzufügen.
Aktuelle Zeile löschen: Löscht die Daten in der aktuellen Zeile und somit die ausgewählte Verbindung.
Alle Verbindungen löschen: Löscht alle Daten und somit alle Verbindungen.
Filtern der Tabellen
In der Dropdown-Liste Filtern nach können die angezeigten Verbindungen gefiltert werden:
- Alle Verbindungen: Zeigt alle Verbindungen an.
- Fließweg: Zeigt die Verbindungen, aus denen die ausgewählten Fließwege bestehen, sowie das zugehörige Netz in der Reihenfolge des Volumenstroms an. Diese Ansicht ermöglicht auch den Netzentwurf der Rohre und Kanäle in diesem Netz.
Tabellenvoreinstellungen
Felder lassen sich über das Formular Tabellenvoreinstellungen aktivieren oder deaktivieren, das über den Werkzeugkasten oben im Formular abrufbar ist. Der vollständige Satz der Spalten, die sowohl in der Eingabe- als auch in der Ergebnistabelle verfügbar sind, wird angezeigt. Sie können die einzelnen Spalten mithilfe der Kontrollkästchen aktivieren oder deaktivieren. Diese Einstellungen werden zwischen Sitzungen gespeichert.
Netzrichtlinien
Ermöglicht die Angabe der Netzrichtlinien, die für die Dimensionierung der Rohre/Kanäle entlang des Fließwegs und des zugehörigen Netzes verwendet werden sollen.
Netzentwurfsassistent
Wenn im Filter ein Fließweg ausgewählt wurde, können Sie eine automatische Dimensionierung der Rohre/Kanäle durchführen, die das Netz entlang des Fließwegs bilden. Die Berechnungen erfolgen basierend auf den angegebenen Netzrichtlinien, wenn Sie auf Autom. Größe klicken. Ausführliche Informationen finden Sie auf der Seite Netzentwurf.
Netzentwurfsassistenten erneut ausführen
Wenn im Filter ein Fließweg ausgewählt wurde, können Sie eine automatische Dimensionierung der Rohre/Kanäle durchführen, die das Netz entlang des Fließwegs bilden. Die Berechnungen werden im Hintergrund mit den vorherigen/vorgegebenen Einstellungen für den ausgewählten Fließweg durchgeführt.
Wenn diese Option aktiviert und ein Fließweg ausgewählt ist, werden Änderungen am Formular Verbindungen automatisch angewendet, und die automatische Dimensionierung des Netzes wird erneut ausgeführt. Die automatische Dimensionierung wird ebenfalls erneut ausgeführt, wenn eine Änderung an anderer Stelle in der Software vorgenommen wird, während dieses Formular geöffnet ist.
Netzentwurfsbericht
Eine Tabelle mit den Ergebnissen einer automatischen Größenberechnung für einen bestimmten Fließweg kann angezeigt werden. Weitere Informationen finden Sie unter Netzentwurfsbericht.
Prüfen
Über die Schaltfläche Prüfen werden Entwurfsfehler in hydraulischen Verbindungen hervorgehoben.
Neigungen außerhalb der in den Netzrichtlinien angegebenen minimalen und maximalen Neigungen werden hervorgehoben. Dies gilt nur, wenn die Neigungen nicht in den Netzrichtlinien gesperrt sind und der verwendete Neigungsgrenzwert gültig ist.
Hintergründe außerhalb der in den Netzrichtlinien angegebenen minimalen und maximalen Hintergründe werden hervorgehoben. Dies gilt nur, wenn der verwendete Hintergrundgrenzwert gültig und der Hintergrund ungleich null ist. Die Hervorhebung erfolgt am stromaufwärts liegenden Ende der ausgehenden Verbindung und am stromabwärts liegenden Ende der eingehenden Verbindung.
Sohlenhöhen stromabwärts kleiner als der Mindestwert der Verbindung werden hervorgehoben. Dies gilt nur, wenn der Mindestwert gültig ist.
Höhen, die die Überdeckung unterbrechen, werden hervorgehoben. Dies gilt nur, wenn die Option Min. Überdeckungstiefe in den Netzrichtlinien aktiviert und die verwendete minimale Überdeckungstiefe gültig ist. Die verwendete minimale Überdeckungstiefe entspricht vorgabemäßig dem Wert in den Netzrichtlinien. Dieser Wert kann für jede Verbindung im Formular Verbindungen geändert werden.
Bypass-Verbindungen
Diese funktionieren wie eine hydraulische Standardverbindung. Der nicht in einen Zulauf fließende Volumenstrom kann jedoch zu einem Zulauf an einem anderen Knotenpunkt/einer anderen SWC geleitet werden. Anmerkung: In Bypass-Verbindungen ist kein Gegenstrom zulässig, da diese mit einem Zulauf verbunden sind.
Bypass-Verbindungen werden im Formular Verbindungen kursiv als solche hervorgehoben.
Eingaben
Name (immer angezeigt)
Name der Verbindung, wie in der Draufsicht angezeigt
Von
Beschriftung des Elements am stromaufwärts liegenden Ende der Verbindung
Bis
Beschriftung des Elements am stromabwärts liegenden Ende der Verbindung
Länge (immer angezeigt)
Länge der Verbindung. Wenn rot, wurde die Länge vom Benutzer definiert, andernfalls wurde sie mithilfe der Verbindungskoordinaten aus der Draufsicht berechnet.
Verbindungstyp (immer angezeigt)
Typ der Verbindung:
- Keine Verzögerung: Die Bewegung des Wassers hat keine Auswirkungen.
- Verzögerter Volumenstrom: Führt eine Zeitverzögerung für die Wasserbewegung basierend auf dem eingegebenen Wert für die Fließzeit ein. Die Spalten Geschwindigkeit und Fließzeit werden vorgabemäßig angezeigt.
- Rohrverbindung: Ermöglicht die Modellierung eines Rohrs oder einer Reihe paralleler Rohre mit einem Durchmesser, einer Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts, Dükertyp und Dükereingang angezeigt.
- Quadratischer Düker: Ermöglicht die Modellierung eines quadratischen Dükers oder einer Reihe paralleler Düker mit Basisbreite, Höhe, Eckenspreizung, Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts, Dükertyp und Dükereingang angezeigt.
- Rechteckiger Kanal: Ermöglicht die Modellierung eines rechteckigen Kanals oder einer Reihe paralleler Kanäle mit Basisbreite, Höhe, Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
- Trapezkanal: Ermöglicht die Modellierung eines Trapezkanals oder einer Reihe paralleler Kanäle mit Basisbreite, Seitenneigung, Höhe, Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Seitenneigung, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
- Dreieckskanal: Ermöglicht die Modellierung eines nicht symmetrischen Dreieckskanals oder einer Reihe paralleler Kanäle mit Seitenneigung, Höhe, Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Höhe, Seitenneigung, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts und Sohlenhöhe stromabwärts angezeigt.
- Benutzerdefinierte Verbindung: Ermöglicht die Modellierung einer benutzerdefinierten Verbindung oder einer Reihe paralleler Verbindungen mit einem benutzerdefinierten Querschnitt, einer Längsneigung und Höhen. Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts und Querschnitt angezeigt.
-
Bogen: Ermöglicht die Modellierung eines bogenförmigen Dükers oder einer Reihe paralleler Düker auf ähnliche Weise wie ein quadratischer Düker (mit Basisbreite, Höhe, Eckenspreizung, Längsneigung und Höhen). Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts, Dükerform, Dükertyp und Dükereingang angezeigt. Beachten Sie, dass bei bogenförmigen Dükern mit der Dükerform Rohrbogen oder Tragwerksplatte – Rohrbogen der Durchmesser/die Basisbreite auf 1.37 x Höhe festgelegt ist.
- Ellipse: Ermöglicht die Modellierung eines elliptischen Dükers oder einer Reihe paralleler Düker auf ähnliche Weise wie ein quadratischer Düker (mit Basisbreite, Höhe, Eckenspreizung, Längsneigung und Höhen). Die Bemaßungen können nach Bedarf eingegeben oder mithilfe der Netzentwurfsberechnung berechnet werden. Vorgabemäßig werden die Spalten Neigung, n-Wert nach Manning, Durchmesser/Basisbreite, Höhe, Überdeckungshöhe stromaufwärts, Sohlenhöhe stromaufwärts, Überdeckungshöhe stromabwärts, Sohlenhöhe stromabwärts, Dükerform, Dükertyp und Dükereingang angezeigt.
Neigung
Längsneigung der Verbindung. Dieser Wert wird basierend auf dem Rückgang zwischen der Sohlenhöhe stromaufwärts und stromabwärts entlang der Länge der Verbindung berechnet. Durch Eingabe eines Werts für die Neigung wird daher die Sohlenhöhe stromabwärts angepasst.
n-Wert nach Manning
Manning-Koeffizient für die Verbindung, der in Geschwindigkeits- und Volumenstrom-/Kapazitätsberechnungen verwendet wird
Colebrook-White-Rauigkeit
Colebrook-White-Rauigkeit für die Verbindung, die in Geschwindigkeits- und Volumenstrom-/Kapazitätsberechnungen verwendet wird
Anzahl der Rohrleitungsabschnitte
Anzahl der parallel verlegten Rohrleitungsabschnitte/Kanäle
Durchmesser/Basisbreite
Durchmesser der Verbindung, wenn es sich um ein Rohr handelt, oder Basisbreite eines rechteckigen Kanals oder Trapezkanals
Höhe
Höhe eines rechteckigen Kanals oder Trapez- oder Dreieckskanals
Querschnitt
Durch Klicken auf diese Schaltfläche können Sie den Querschnitt einer benutzerdefinierten Verbindung definieren.
Eckenspreizung
Wurde zur Rohrverstärkung in einen quadratischen Düker eingeführt. Dieser Wert kann nicht größer als die Hälfte der aktuellen Breite oder die Hälfte der aktuellen Höhe sein. Der Vorgabewert ist 0 und wird nicht automatisch angepasst.
Seitenneigung
Neigung der Seiten eines Trapez- oder Dreieckskanals
Gekrümmt
Kennzeichnung, die angibt, ob die Verbindung gekrümmt ist. Hiermit kann eine Verbindung zwischen gerade und gekrümmt geändert werden.
Kurven-Rechtswert
Rechtswert der Kurvenkoordinate
Kurven-Hochwert
Hochwert der Kurvenkoordinate
Überdeckungshöhe stromaufwärts
Überdeckungs-/Überschreitungshöhe am stromaufwärts liegenden Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn ausreichend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.
Wenn der stromaufwärts liegende Knoten ein Knotenpunkt ist, wird die Überdeckung stromaufwärts mit dem Knotenpunkt synchronisiert. Wenn Sie die Überdeckung hier ändern, werden auch der Knotenpunkt und alle anderen stromaufwärts liegenden Verbindungen in denselben Knotenpunkt geändert.
Sohlenhöhe stromaufwärts
Sohlenhöhe am stromaufwärts liegenden Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn ausreichend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.
Überdeckungshöhe stromabwärts
Überdeckungs-/Überschreitungshöhe am stromabwärts liegenden Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn ausreichend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.
Wenn der stromabwärts liegende Knoten ein Knotenpunkt ist, wird die Überdeckung stromabwärts mit dem Knotenpunkt synchronisiert. Wenn Sie die Überdeckung hier ändern, werden auch der Knotenpunkt und alle anderen stromabwärts liegenden Verbindungen in denselben Knotenpunkt geändert.
Sohlenhöhe stromabwärts
Sohlenhöhe am stromabwärts liegenden Ende der Verbindung. Höhen können automatisch festgelegt werden, wenn ausreichend Daten vorhanden sind. Weitere Informationen finden Sie auf den Seiten zu den einzelnen Verbindungstypen.
Teilefamilie
Die mit dieser Verbindung verknüpfte Teilefamilie. Diese Option ist nur für geschlossene Verbindungen verfügbar.
Die Werte der Eigenschaften Wandstärke, Material, Grabenbreite, Bettungsmaterial und Umgebungsmaterial der Verbindung werden entsprechend der am besten übereinstimmenden Komponentengröße aus der ausgewählten Teilefamilie festgelegt.
Bei Rohrverbindungen wird die Komponentengröße nach dem Durchmesser angepasst. Bei anderen Verbindungstypen wird die Komponentengröße zuerst nach der Höhe und dann nach der Breite angepasst.
Weitere Informationen finden Sie unter Teilefamilien.
Sperren
Sperrstatus: Wenn Keine(r/s) ausgewählt ist, erfolgt keine Sperrung. Wenn Höhen ausgewählt ist, werden die Sohlenhöhen der angegebenen Verbindung gesperrt und somit nicht synchronisiert. Wenn Alle ausgewählt ist, wird die angegebene Verbindung von den Netzentwurfsberechnungen und der Synchronisierung der Sohlenhöhen ausgeschlossen.
Einlaufverlust
Der mit Energieverlusten am Eingang der Verbindung verknüpfte Verlustkoeffizient. Weitere Informationen zu diesem Thema finden Sie unter Analyse von Knotenpunkten und Verbindungen.
Austrittsverlust
Der mit Energieverlusten am Ausgang der Verbindung verknüpfte Verlustkoeffizient. Weitere Informationen zu diesem Thema finden Sie unter Analyse von Knotenpunkten und Verbindungen.
Durchschnittlicher Verlust
Der mit Energieverlusten entlang der Länge der Verbindung verknüpfte Verlustkoeffizient. Dieser tritt beispielsweise auf, wenn ein Rohr gekrümmt ist oder Zwischenpunkte um Ecken aufweist. Beispielwerte finden Sie in Hydraulic Design of Highway Culverts, Abschnitt 5.4.
Minimale Sohlenhöhe stromabwärts
Minimale Sohlenhöhe am stromabwärts liegenden Ende der Verbindung. Dieser Wert ist nicht erforderlich, kann jedoch festgelegt werden, um Informationen für den Netzentwurf/die Positionierung bereitzustellen.
Minimale Überdeckungstiefe
Minimale Überdeckungstiefe der Verbindung. Dieser Wert ist nicht erforderlich, kann jedoch festgelegt werden und überschreibt einen eventuell festgelegten globalen Wert. Weitere Informationen finden Sie auf der Seite Netzentwurfsassistent.
Volumenstrombeschränkung
Der in Netzentwurfsberechnungen verwendete Basisvolumenstrom, wenn die Option Volumenstrombeschränkungen verwenden in den Netzentwurfskriterien aktiviert ist. Dieser Wert wird automatisch als Abflussrate des stromaufwärts liegenden Auslasses mit einem Wasserstand berechnet, der bei Regenwassersteuerungen der Freibordhöhe bzw. bei Schächten der Überdeckungshöhe entspricht.
Geschwindigkeit
Geschwindigkeit des Volumenstroms in der Verbindung – nur verzögerter Volumenstrom.
Fließzeit
Fließzeit des Volumenstroms durch die Verbindung – nur verzögerter Volumenstrom.
Dükerform
Form der Dükerverbindung; die Optionen für die Dükerform werden nur für Bogen und Ellipse angezeigt. Bei allen anderen Verbindungstypen ist die Eigenschaft Dükerform ausgegraut.
Dükertyp
Dükertyp gemäß FHWA HDS-5 – nur Rohr, quadratischer Düker, Bogen und Ellipse. Bei allen anderen Verbindungstypen ist die Eigenschaft Dükertyp ausgegraut.
Dükereingang
Dükereingang gemäß FHWA HDS-5 – nur Rohr, quadratischer Düker, Bogen und Ellipse. Bei allen anderen Verbindungstypen ist die Eigenschaft Dükereingang ausgegraut.
Wandstärke
Wandstärke der Komponentengröße, angepasst an die Verbindung aus der ausgewählten Teilefamilie. Weitere Informationen finden Sie unter Teilefamilien.
Material
Material der Komponentengröße, angepasst an die Verbindung aus der ausgewählten Teilefamilie. Weitere Informationen finden Sie unter Teilefamilien.
Grabenbreite
Grabenbreite der Komponentengröße, angepasst an die Verbindung aus der ausgewählten Teilefamilie. Weitere Informationen finden Sie unter Teilefamilien.
Bettungsmaterial
Bettungsmaterial der Komponentengröße, angepasst an die Verbindung aus der ausgewählten Teilefamilie. Weitere Informationen finden Sie unter Teilefamilien.
Umgebungsmaterial
Umgebungsmaterial der Komponentengröße, angepasst an die Verbindung aus der ausgewählten Teilefamilie. Weitere Informationen finden Sie unter Teilefamilien.
Schalter Anwenden
Wenn diese Option aktiviert ist, werden alle am Formular Verbindungen vorgenommenen Änderungen automatisch angewendet. Alle Änderungen, die vor dem Aktivieren der Option nicht angewendet wurden, werden angewendet. Wenn die Option Netzentwurfsassistenten erneut ausführen aktiviert ist, wird diese Option ebenfalls aktiviert.
