Ein Fließweg ist eine definierte Route durch den Standort, die zum Filtern der Ergebnisse oder zum Erstellen eines Höhenplans verwendet werden kann. Die aktuelle Sammlung von Fließwegen für den Standort wird in der Strukturansicht unter dem Knoten Pfade angezeigt.
Erstellen eines Fließwegs
Sie erstellen einen Fließweg, indem Sie in der Strukturansicht mit der rechten Maustaste auf den Knoten Pfade klicken und Hinzufügen auswählen oder indem Sie in der Multifunktionsleiste Erstellen auf Fließweg hinzufügen klicken. Dadurch wird die Draufsicht in den Pfaderstellungsmodus versetzt. Klicken Sie anschließend auf das Symbol des ersten Elements, das Sie berücksichtigen möchten, und folgen Sie dann der gewünschten Route, indem Sie nacheinander auf jedes Element klicken.
Sie können auch einen Pfad angeben, indem Sie das Symbol des gewünschten ersten Elements und dann das Symbol des gewünschten letzten Elements auswählen. Wenn es nur eine Route durch das Netz gibt, um den Endstandort zu erreichen, wird ein Pfad erstellt, der alle dazwischen liegenden Elemente enthält. Wenn es jedoch einen Punkt gibt, an dem der Pfad zu zwei oder mehr unterschiedlichen Elementen führen könnte, werden die Elemente bis zu diesem Punkt ausgewählt, sodass Sie das nächste Element im eindeutigen Pfad durch das Netz auswählen können. Wenn der Pfad jedoch durch eine einzelne Elementfolge verläuft, dabei aber eine oder mehrere parallele Verbindungen zwischen zwei Elementen möglich sind, wird ein Radial-Menü angezeigt, in dem Sie auswählen können, welche Verbindung aus einem Satz von parallelen Verbindungen der Pfad durchlaufen soll. Dieser Vorgang wird für jeden Satz paralleler Verbindungen (falls vorhanden) entlang des Pfads fortgesetzt.
Sobald Sie auf das erste Element im Pfad klicken, wird ein neuer Fließweg-Knoten zum Knoten der obersten Ebene der Fließwege in der Strukturansicht hinzugefügt. Durch Doppelklicken auf einen Fließweg-Knoten wird das Profilformular angezeigt. Wenn Sie mit der rechten Maustaste auf einen Fließweg-Knoten klicken, wird ein Menü mit Optionen zum Bearbeiten, Umbenennen, Duplizieren oder Löschen des Fließwegs sowie zur Anzeige im Profilformular geöffnet.
Rohrdimensionierung
Ein Fließweg wird vom Netzentwurf verwendet, um einen Pfad für die Dimensionierung zu definieren.

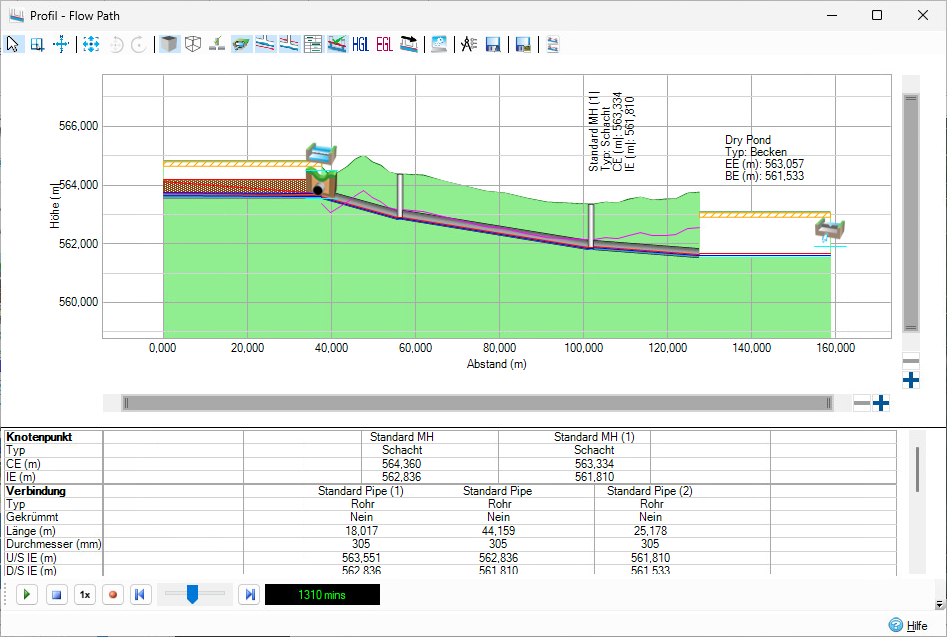

Anzeigen eines Profils
Um das Profil für einen bestimmten Pfad anzuzeigen, doppelklicken Sie entweder in der Strukturansicht auf den Pfad oder klicken mit der rechten Maustaste und wählen Pfad anzeigen.
Autom. Profil
Fließwege können mit Autom. Profil aus dem Kontextmenü der Strukturansicht für Fließwege generiert werden.
