Mit der Option Netzentwurfsassistent erhalten Sie eine anfängliche Bemaßung für ein Netz von Rohren und/oder Kanälen, um sicherzustellen, dass sie die in der Phase Netzrichtlinien festgelegten Anforderungen erfüllen. Darüber hinaus können während dieses Prozesses auch Schächte dimensioniert werden.
Initiieren eines Netzentwurfs
Auf den Netzentwurfsassistenten können Sie auf drei Arten zugreifen:
- Verwenden der Schaltfläche auf der Multifunktionsleiste Vorläufige Dimensionierung
- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf einen Fließweg, und wählen Sie Netzentwurfsassistent aus.
- Klicken Sie im Formular Verbindungen auf die Schaltfläche Netzentwurfsassistent.
Der Netzentwurf erfolgt mithilfe des Netzentwurfsassistenten, mit dem Sie die Dimensionierung in einer Reihe von einfachen Schritten durchführen können, wie unten gezeigt. Die Ergebnisse des Netzentwurfs werden erst nach Abschluss des Assistenten angewendet. Der Benutzer kann den Vorgang jederzeit abbrechen, um die Änderungen zu verwerfen.
Auswählen des Fließwegs

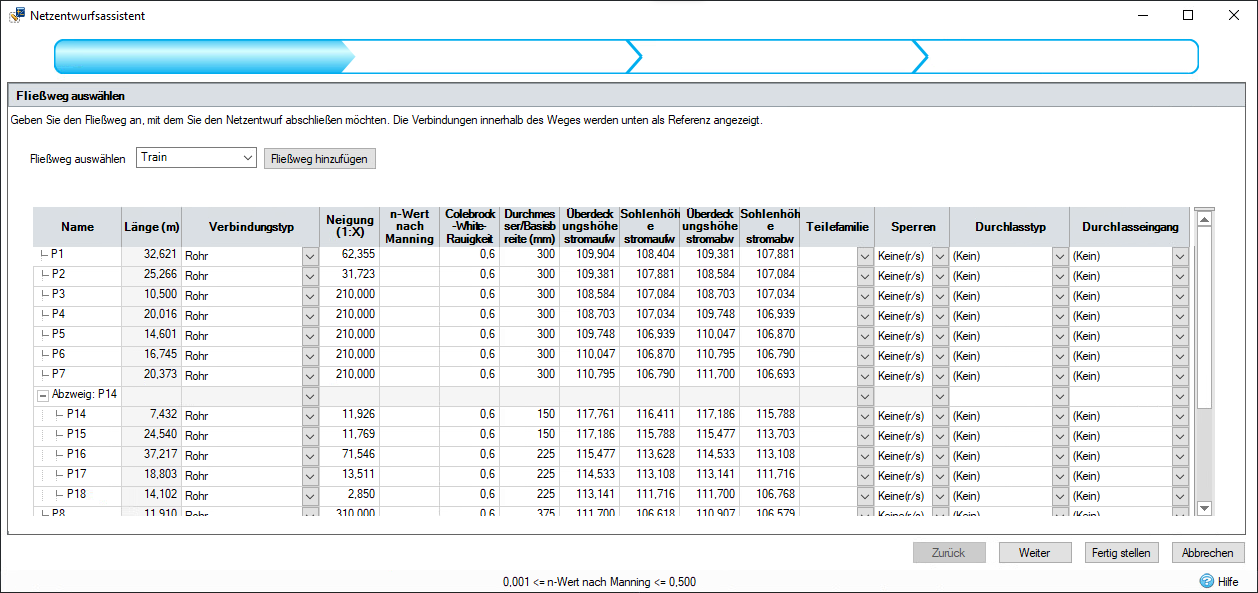

Hier können Sie mithilfe der Dropdown-Liste angeben, welchen Fließweg Sie dimensionieren möchten. Die Verbindungen innerhalb dieses Pfads werden in einer Tabelle angezeigt. Hier können letzte Bearbeitungen vorgenommen werden, bevor die Dimensionierung fortgesetzt wird.
Wenn die aktuellen Fließwege nicht geeignet sind (oder keine verfügbar sind), kann über die Schaltfläche Fließweg hinzufügen ein neuer Fließweg erstellt werden. Dadurch können Sie wie gewohnt einen Pfad erstellen. Nach Abschluss des Vorgangs wird der Dimensionierungsassistent mit dem neuen Pfad erneut geöffnet.
Wenn Sie auf die Schaltfläche Weiter klicken, wird eine Validierung durchgeführt, um sicherzustellen, dass die Größe der Verbindungen angepasst werden kann. Wenn während dieses Schritts Fehler gefunden werden, werden entsprechende Warnungen im Raster angezeigt. Diese können korrigiert werden, bevor Sie fortfahren. Die in diesem Schritt vorgenommenen Änderungen werden nur übernommen, wenn der Assistent erfolgreich abgeschlossen wurde.
Für Zuflüsse, die in den ausgewählten Pfad führen (einschließlich Stranglinien), wird ebenfalls eine Validierung durchgeführt. Daraus generierte Warnungen werden in der Tabellenspalte Name angezeigt. Der Assistent muss geschlossen werden, damit Fehler bei Zuflüssen behoben werden können.
Eingeben von Volumenstromkriterien
Die Volumenstromkriterien sind die Parameter, die den Volumenstrom in das und entlang des Netzes beschreiben.

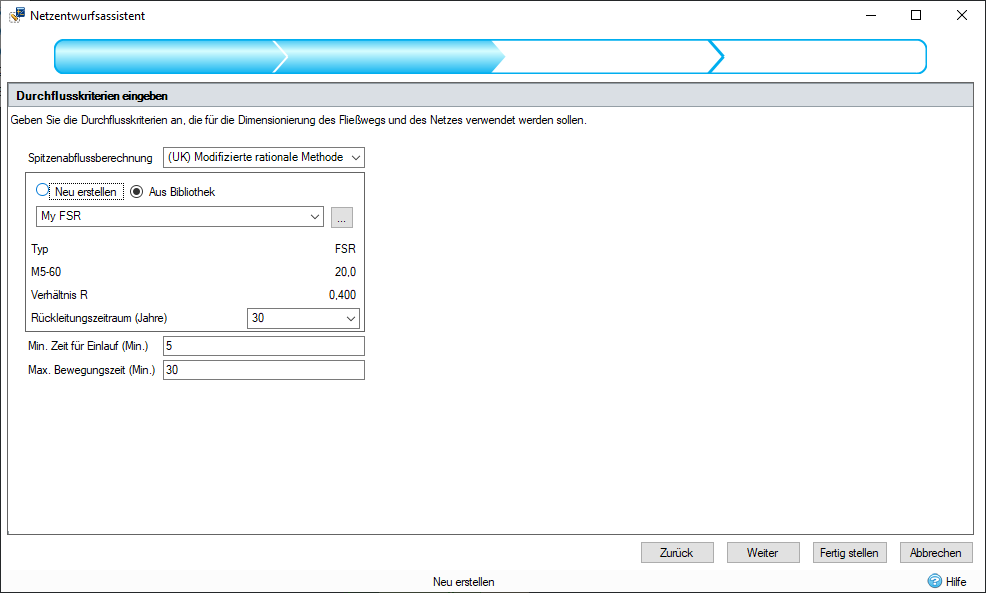

Spitzenabflussberechnung
Wählen Sie die Berechnungsmethode für die Dimensionierung der Rohre/Kanäle. Wählen Sie zwischen:
Rationale Methode : Volumenstrom = Niederschlagsintensität x Gesamtfläche + Gesamter Basisvolumenstrom
(UK) Modifizierte rationale Methode: Volumenstrom = Niederschlagsintensität x Gesamtfläche * Cr(1.3) + Gesamter Basisvolumenstrom
Methode de Caquot: Der Volumenstrom wird mit den Gleichungen der Methode de Caquot berechnet, die wesentlich komplexer als die Gleichungen der rationalen Methode oder der modifizierten rationalen Methode (UK) sind. Die Eingaben der Methode sind die Caquot-Parameter (Basis und Erweitert), ausgewählte Desbordes-Niederschlagsparameter sowie die Abflusspfadlänge und die Einzugsgebietsneigung der Zuflüsse stromaufwärts der Rohre, die zum automatisch dimensionierten Fließweg gehören. Weitere Informationen finden Sie auf der Seite Methode de Caquot.
Niederschlagsquelle
Wenn im Listenfeld zur Spitzenabflussberechnung die Option Rationale Methode oder (UK) Modifizierte rationale Methode ausgewählt ist, werden im Listenfeld Niederschlagsquelle die aktuell konfigurierten IDF-Kurven und die FEH-, FSR-, ARR- und Desbordes-Niederschläge in der Niederschlagsverwaltung aufgelistet. Bei der automatischen Dimensionierung von Rohren/Kanälen wird die Niederschlagsintensität aus der ausgewählten Niederschlagsquelle basierend auf der Bewegungszeit für das Rohr/den Kanal abgerufen.
Wenn Methode de Caquot im Listenfeld zur Spitzenabflussberechnung ausgewählt ist, werden im Listenfeld Niederschlagsquelle nur die Desbordes-Niederschläge aufgeführt, die in der Niederschlagsverwaltung konfiguriert sind.
In beiden Fällen werden die Parameter der ausgewählten Niederschlagsquelle unterhalb des Dropdown-Menüs Niederschlagsquelle angezeigt. Wenn außerdem im Listenfeld zur Berechnung des Spitzenabflusses die Methode de Caquot ausgewählt wird, werden die Kontrollkästchen Caquot – Basisparameter und Formkorrektur verwenden unter den Parametern der ausgewählten Niederschlagsquelle angezeigt. Rechts neben den Basisparametern befindet sich eine Schaltfläche für die Berechnung. Wenn Sie darauf klicken, wird ein separates Formular angezeigt, in dem der Benutzer die erweiterten Caquot-Parameter ändern kann. Dadurch werden die im Formular für Netzrichtlinien angezeigten Caquot-Basisparameter neu berechnet.
Minimale Zeit für Einlauf
Dies ist die Mindestzeit, die auf die Zeit für Einlauf angewendet werden sollte. Diese Zeit benötigt der Niederschlag im Einzugsgebiet, um den Anfang der Leitung zu erreichen. Sie kann als Konzentrationszeit für den Zuflussbereich betrachtet werden. Sie wird zur Fließzeit in der Verbindung hinzugefügt, um eine Gesamtfließzeit im gesamten Netz zu erzeugen, wie im Netzentwurfsbericht angegeben. Dies ist am Anfang jeder Stranglinie erforderlich.
Maximale Bewegungszeit
Dadurch kann die maximale Bewegungszeit im System auf den angegebenen Wert begrenzt werden. So wird verhindert, dass die Intensität verwendet wird, um das Rohr/den Kanal auf einen niedrigen Wert zu dimensionieren.

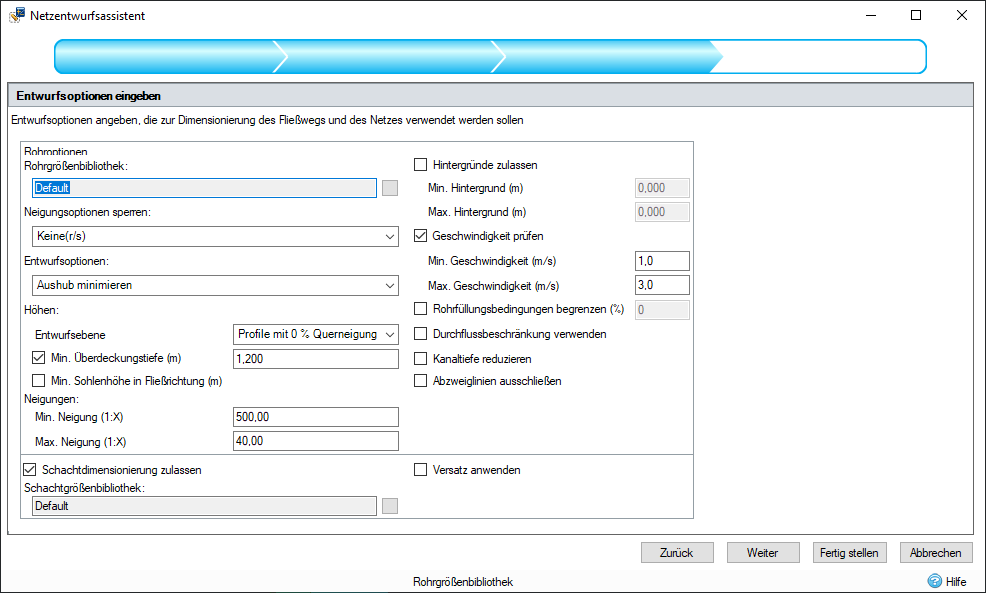

Eingeben der Netzrichtlinien
Die Netzrichtlinien sind die Parameter, die für die Dimensionierung von Rohren/Kanälen entlang eines bestimmten Netzes erforderlich sind.
Rohrgrößenbibliothek
Die Rohrgrößenbibliothek ist eine fortlaufende Liste von Rohrdurchmessern. Neue Rohrbibliotheken können definiert werden, indem Sie auf die Schaltfläche neben dem Kästchen klicken.
Sperren der Neigungsoptionen:
Keine
Durch Auswahl dieser Option werden keine Sperren auf den Netzentwurf angewendet, die über die weiter unten festgelegte minimale und maximale Neigung hinausgehen.
Neigung
Diese Option verhindert, dass der Netzentwurf die Neigungen der Verbindungen im aktuellen Pfad anpasst. Dies ist nützlich für einen fast abgeschlossenen Standort, bei dem nur die Durchmesser und Höhen der Rohre geändert werden müssen.
Neigungen und Sohlen-/Scheitelhöhen
Diese Optionen verhindern, dass die Neigungen und die Sohlen- oder Scheitelhöhen (Rohrunterkante) durch den Netzentwurf geändert werden. Nur die Rohrgrößen können angepasst werden. Die freigegebene Höhe wird nach Bedarf angepasst, d.h. für Neigungen und Sohlenhöhen. Die Scheitel werden angepasst, um etwaige Anpassungen der Rohrgröße zu ermöglichen.
Höhen:
Entwurfsebene (Höhen)
Wählen Sie im Listenfeld die Option Profile mit 0 % Querneigung oder Gleiche Sohlen, um das System mit Profilen mit 0 % Querneigung bzw. gleichen Sohlen zu entwerfen.
Anmerkung: Profile mit 0 % Querneigung gilt nur für Rohre, da die Kanalscheitel bereits an der Abdeckungsebene ausgerichtet sind.
Minimale Überdeckungstiefe
Die gewünschte Tiefe vom Rohrscheitel/der Kanaloberkante bis zur Überdeckungshöhe. Wenn bereits Geländehöhen eingegeben wurden, warnt das Programm den Benutzer, wenn die gewünschte Überdeckung bis zur Geländehöhe nicht erreicht wurde.
Wenn die Option aktiviert ist, wird bei der automatischen Dimensionierung versucht, das System neu zu entwerfen und die oben genannte Überdeckung zu erreichen, wo dies machbar ist. Wenn für einzelne Verbindungen ein Wert für Minimale Überdeckungstiefe festgelegt ist, haben diese einzelnen Werte für diese Verbindungen Vorrang. Wenn diese Option nicht aktiviert ist, werden die einzelnen Werte für die minimale Überdeckungstiefe pro Verbindung ignoriert.
Anmerkung: Höhenscheitel gilt nur für Rohre, da Kanalscheitel bereits an der Überdeckungshöhe ausgerichtet sind.
Minimale Sohlenhöhe
Wenn die Option aktiviert ist, wird bei der automatischen Dimensionierung versucht, das System so umzugestalten, dass die Verbindung sich an der angegebenen minimalen Sohlenhöhe stromabwärts ausrichten kann. Der Wert für minimale Sohlenhöhe stromabwärts kann nur für eine Verbindung festgelegt werden. Der höchste Wert wird verwendet, wenn kollidierende Werte vorhanden sind. Dieser Neugestaltungsprozess hätte Vorrang vor allen anderen Regeln. Überdeckungstiefe und Neigung werden möglicherweise unterbrochen, um die Sohlenhöhe auszurichten.
Neigungen:
Mindestneigung
Die Mindestneigung für ein Rohr/einen Kanal. Dies ist wünschenswert, wenn der Boden flach ist oder von den Rohren weg geneigt ist und Mindestneigungen erforderlich sind, um den Aushub zu reduzieren. Dieser Wert wird immer verwendet, wenn in der Rohrgrößenbibliothek keine Grenzwerte festgelegt sind.
Maximale Neigung
Die gewünschte maximale Neigung für ein Rohr/einen Kanal. Dies kann wünschenswert sein, um sicherzustellen, dass die vorhandenen Rohre nicht zu steil werden. Dieser Wert wird verwendet, wenn in der Rohrgrößenbibliothek keine Grenzwerte festgelegt sind. Wenn Rohrneigungen bei der Dimensionierung zu steil angelegt wurden, kann dies korrigiert werden, um dem festgelegten Wert für die maximale Neigung zu entsprechen.
Zulassen von Hintergründen:
Wenn die Option aktiviert ist, können bei der automatischen Größenberechnung Hintergründe dort eingefügt werden, wo der Hintergrund innerhalb des minimalen/maximalen Bereichs liegt. Ein Hintergrund kann eingeführt werden, wenn Verbindungen stromabwärts tiefer liegen als ein zulaufendes Rohr. Ein Hintergrund kann auch dort eingefügt werden, wo eine Überdeckungshöhe stromabwärts ein steileres Gefälle als nötig verursacht. In diesem Szenario wird ein Hintergrund nur dann eingefügt, wenn die Rohrgröße nicht erhöht werden muss.

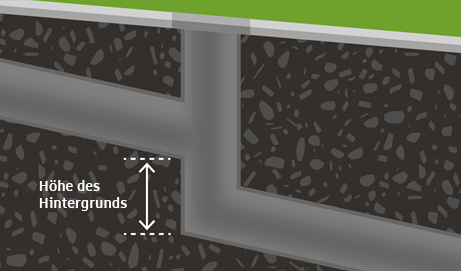

Ein Hintergrund wird von der gewünschten Verbindungshöhe der beiden Verbindungen aus gemessen, die durch die Entwurfshöhe und dann durch den Verbindungstyp, d. h. Profile mit 0 % Querneigung, bestimmt wird. Das bedeutet, die Scheitelhöhe wird berücksichtigt, es sei denn, einer der Abschnitte ist ein Kanal. An diesem Punkt würde die Software von gleichen Sohlen ausgehen.
Minimaler Hintergrund
Der minimale Hintergrund zwischen zwei zulaufenden Rohren/Kanälen. Das Programm entfernt alle Hintergründe unterhalb dieses Werts, wenn die Option Hintergründe zulassen aktiviert ist.
Maximaler Hintergrund
Der gewünschte maximale Hintergrund zwischen zwei zulaufenden Rohren/Kanälen. Das Programm reduziert jeden Hintergrund, der diesen Wert überschreitet, auf das Maximum, wenn die Option Hintergründe zulassen aktiviert ist.
Geschwindigkeit prüfen:
Wenn die Option aktiviert ist, wird bei der automatischen Größenberechnung versucht, das System neu zu entwerfen und eine Geschwindigkeit im angegebenen Bereich zu erreichen, sofern dies machbar ist. In einer Sanitärphase steht ein zusätzliches Kombinationsfeld zur Verfügung, in dem Sie die Geschwindigkeitsmethode auswählen können: Vollständige Bohrung, 1/3 proportionale Geschwindigkeit und (UK) 1/3 proportionale Geschwindigkeit (nur in der Region Großbritannien verfügbar).
Min. Geschwindigkeit
Die minimale Geschwindigkeit für ein Rohr/einen Kanal. Das Programm wählt dann eine Größe und Neigung mit ausreichender Kapazität, um die erforderliche Geschwindigkeit zu erzeugen.
Max. Geschwindigkeit
Die gewünschte maximale Geschwindigkeit für ein Rohr/einen Kanal. Das Programm wird versuchen, eine Größe und Neigung mit ausreichender Kapazität auszuwählen, die die vorgeschlagene Geschwindigkeit nicht überschreiten. Dies kann jedoch unterbrochen werden, um andere Kriterien zu erfüllen, z. B. Überdeckungstiefen. In diesem Fall wird am Ende des Assistenten eine Warnung ausgegeben.
Volumenstrombeschränkung verwenden
Wenn dieses Kontrollkästchen aktiviert ist, verwendet der Netzentwurf alle Bemessungsvolumenströme ungleich null als Basisvolumenstrom für die entsprechende Verbindung.
Kanaltiefe reduzieren
Wenn Sie diese Option aktivieren, kann der Netzentwurf die Kanaltiefe und -höhe reduzieren, indem zulaufende Verbindungen zum Kanal berücksichtigt werden.
Rohrfüllungsbedingungen begrenzen
Die Menge des Rohrs, die gefüllt werden muss, damit es als "voll" gilt.
Volumenstrombeschränkung verwenden
Durch Auswahl dieser Option wird der Basisvolumenstrom jeder Verbindung mit einer Volumenstrombeschränkung auf diese Volumenstrombeschränkung beschränkt.
Stranglinien ausschließen
Durch Auswahl dieser Option kann der Netzentwurf die Rohrdimensionierung nur für die Hauptleitung durchführen.
Schachtdimensionierung zulassen:
Wenn diese Option aktiviert ist, versucht der Netzentwurf auch, die Größe der Verbindungspunkte festzulegen. Die folgenden Felder werden aktiviert, um dies zu konfigurieren.
Schachtgrößenbibliothek
Die Schachtgrößenbibliothek ist eine Liste mit mehreren Kategorien, die sich auf die Größe der Schächte in Relation zur Verbindung und Tiefe beziehen. Dies wird auch verwendet, um Leiterüberstand, Podest und Bermenerstellungsbreite zu bestimmen, die für den Versatz erforderlich sind.
Versatz anwenden
Wenn Sie diese Option aktivieren, wird festgestellt, dass an allen Knotenpunkten, die die Anforderungen erfüllen, Versätze erforderlich sind. Weitere Informationen zu Versätzen und deren Anforderungen finden Sie unter Automatische Berechnung der Schachtgröße.
Wenn Sie auf Weiter klicken, werden der Arbeitsablauf Automatische Größenberechnungen und, sofern ausgewählt, auch der Arbeitsablauf Automatische Berechnung der Schachtgröße ausgeführt.
Zusammenfassung der Änderungen
Sobald der Netzentwurf abgeschlossen ist, wird ein Übersichtsbildschirm mit allen vorgenommenen Änderungen angezeigt.

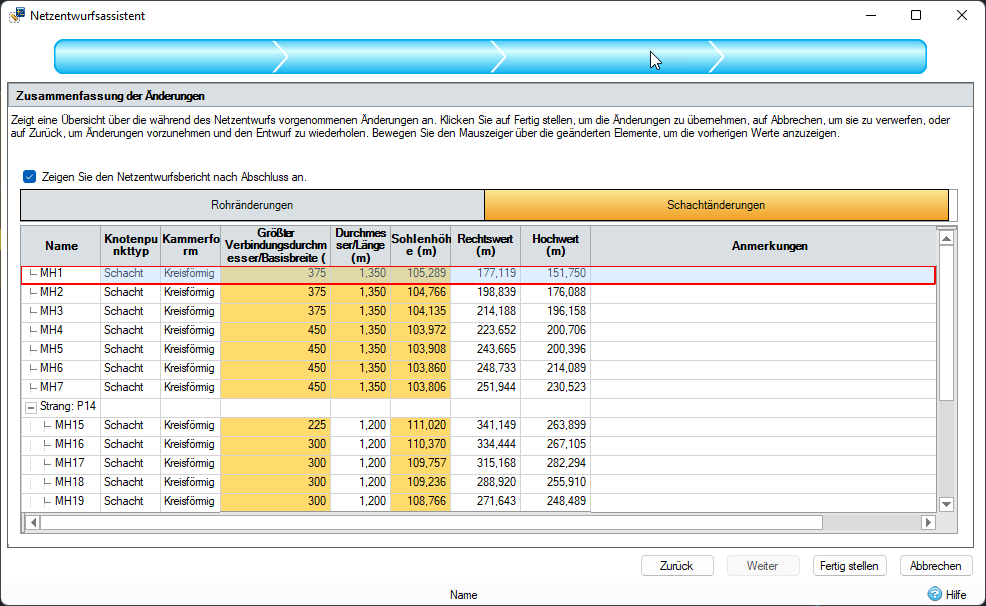

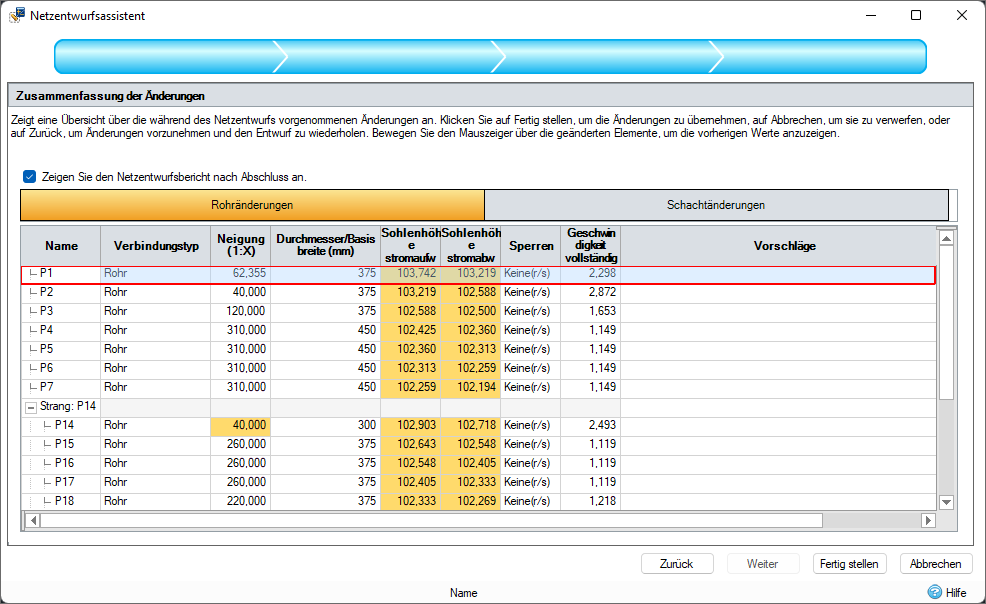

Zwei Registerkarten sind zu sehen: Rohränderungen zeigen die an den Rohren vorgenommenen Änderungen an und Schachtänderungen die an den Schächten vorgenommenen Änderungen.
Alle geänderten Werte werden in der aktuellen Markierungsfarbe hervorgehoben, um sie leichter unterscheiden zu können. Wenn Sie den Mauszeiger über die markierten Zellen bewegen, wird der vorherige Wert in einer QuickInfo angezeigt.
Von hier aus können die Änderungen entweder durch Klicken auf Abbrechen verworfen oder durch Klicken auf Fertigstellen akzeptiert werden. Sie können auch die Dimensionierung rückgängig machen, indem Sie auf Zurück klicken, sodass der Benutzer den Fließweg oder die Netzrichtlinien ändern kann. Nachdem der Benutzer auf Fertig stellen geklickt hat, wird je nach Status des entsprechenden Kontrollkästchens möglicherweise das Fenster Netzentwurfsbericht geöffnet.
