Greenfield-Abflussvolumen-Methode

InfoDrainage kann das gesamte Greenfield-Abflussvolumen des Standorts automatisch mithilfe der Berechnungsmethode FSR, FEH oder ReFH2 berechnen.

Anmerkung: Diese Methode ist für Ihre Region möglicherweise nicht verfügbar. Weitere Informationen finden Sie im Thema Regionalisierung.

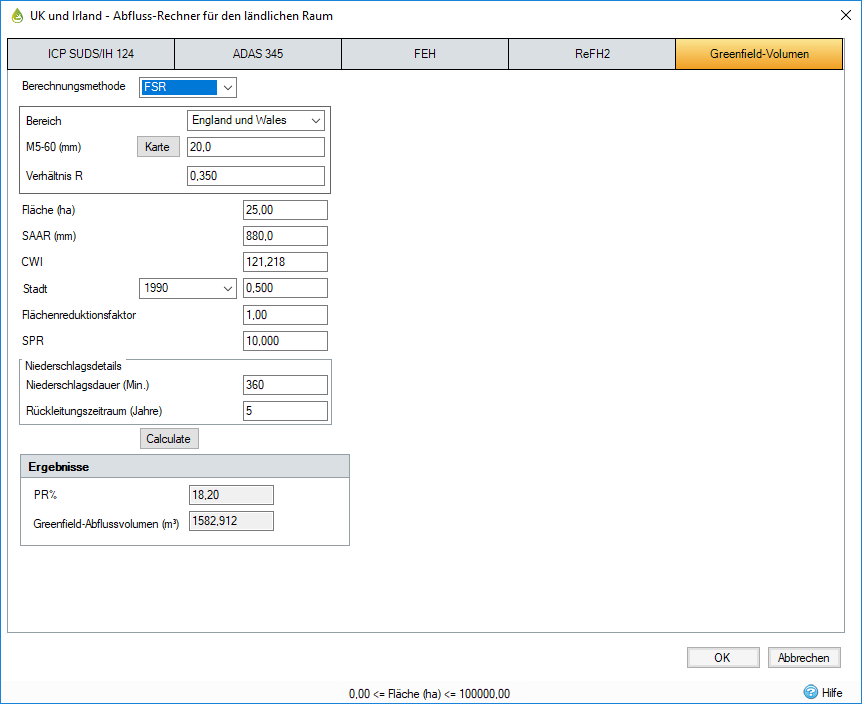

Eingabe für FSR-basiertes Abflussvolumen

Berechnungsmethode: Wählen Sie FSR aus der Dropdown-Liste aus. Weitere Methoden stehen zur Verfügung (FEH und ReFH2).

Bereich: Wählen Sie in der Dropdown-Liste entweder England und Wales oder Schottland und Irland aus.

M5-60 (mm): Niederschlagstiefe (in mm) für einen 60-minütigen Niederschlag mit einer Wiederkehrperiode von fünf Jahren.

Verhältnis R: Verhältnis der Niederschlagstiefen zwischen dem 60-minütigen und dem zweitägigen Niederschlag (beide weisen eine Wiederkehrperiode von 5 Jahren auf), d. h. M5-60/M5-2day.

Fläche (ha): Unbebaute Bruttofläche. Dieser Wert wird im Programm in Hektar angegeben, um Konsistenz mit anderen eingegebenen Daten sicherzustellen; in Gleichungen wird der Wert jedoch in Quadratkilometern ausgedrückt.

SAAR (mm): Durchschnittliche jährliche Niederschlagsmenge (1941-1970) aus FSR-Abbildung II.3.1 oder gleichwertig. Klicken Sie auf die Schaltfläche Karte und dann auf den gewünschten Bereich auf der Karte, um dieses Feld auszufüllen.

CWI: Der Catchment Wetness Index (CWI) ist eine Funktion der durchschnittlichen jährlichen Niederschlagsmenge, die aus SAAR abgeleitet werden kann.

Stadt: Anteil der verstädterten Fläche, ausgedrückt als Dezimalzahl 0.000.

Flächenreduktionsfaktor: Reduziert den Niederschlag, da er als Punktniederschlag basierend auf Zeit und Fläche berechnet wird.

SPR: Dieser Wert kann anhand Abbildung I.4.18 (erste Revision) (Institute of Hydrology, 1978) berechnet werden, die die verschiedenen Bodentypen zeigt. Die Bodenklassifizierungen sind auch in The Wallingford Procedure, Band 3, Maps, unter Winter rain acceptance potential verfügbar. Die Gleichung wurde erstmals in FSSR 16, 1985 veröffentlicht.

,

wobei S₁ - S₂ die Anteile des Einzugsgebiets sind, die jeweils von den Bodenklassen 1-5 abgedeckt werden.

Wenn Aufzeichnungen über gemessene Volumenströme verfügbar sind, kann der SPR-Wert anhand des Base Flow Index (BFI) aus den Forschungsergebnissen berechnet werden, die in FSSR 16 veröffentlicht wurden, und wird hier nicht abgedeckt – siehe auch FEH, Band 4, Kapitel 1.

Niederschlagsdauer: Niederschlagsdauer zwischen 15 und 21600 Minuten.

Anmerkung: Es gibt keine Option zum Hinzufügen von Klimaveränderungen oder zur Auswahl zwischen Winter- und Sommer-Niederschlagsprofilen, da diese Einstellungen keinen Einfluss auf die Werte vor der Entwicklung haben.

Wiederkehrperiode: Wiederkehrperiode von Niederschlägen zwischen 1 und 1000 Jahren.

Anmerkung: Wiederkehrperiode und Niederschlagsdauer werden gesperrt, wenn über die Abflussvolumenprüfung im Prüfbericht darauf zugegriffen wird, da diese Werte durch die Prüfung vorgegeben werden.

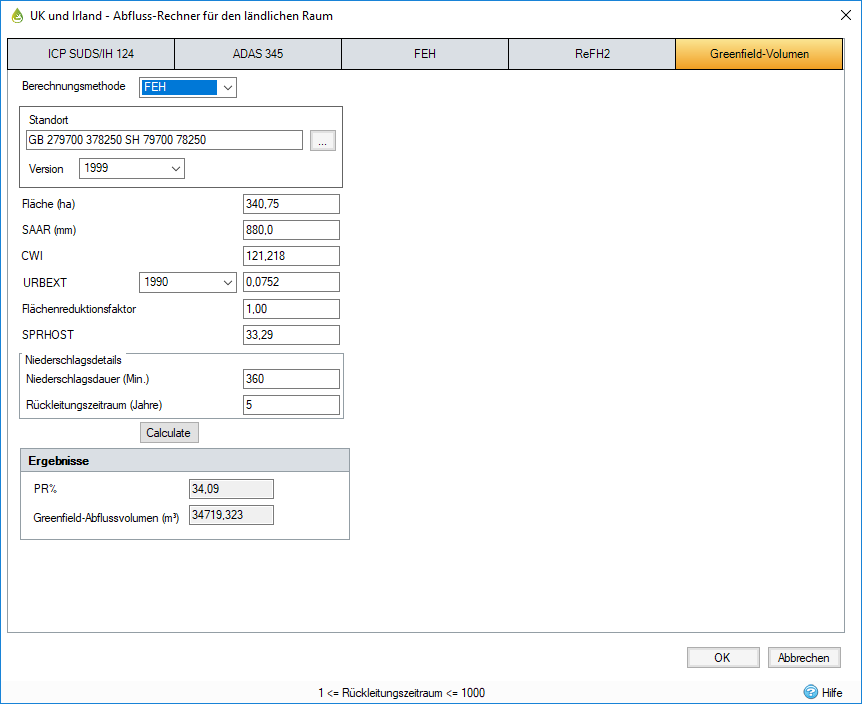

Eingabe für FEH-basiertes Abflussvolumen

Die meisten FEH-Eingabewerte werden aus dem Softwarepaket auf der FEH-CD-ROM oder vom Web Service über die Schaltfläche Import auf dem Bildschirm importiert. Eine CSV-Datei, die nur FEH-1999-Daten enthält, kann nicht geladen werden, da diese nicht alle erforderlichen Informationen enthält. Bei kleinen Einzugsgebieten ist es jedoch besonders wichtig, die Werte nach Möglichkeit anhand einer Standortvermessung abzugleichen, um die Daten zu prüfen.

Berechnungsmethode: Wählen Sie FEH aus der Dropdown-Liste aus. Weitere Methoden stehen zur Verfügung (FSR und ReFH2).

Standort: Dieses beschreibende Feld ermöglicht die Erfassung des Standorts. Wenn FEH-Details aus einer CSV-Datei importiert werden, wird dieses Feld mit den entsprechenden Rasterreferenz-Details ausgefüllt.

Version: Wählen Sie entweder 1999, 2013 oder 2022 aus. Mit der Option 1999 lassen sich die sechs Standortkonstanten eingeben. Daten von 2013 oder 2022 können nur aus einer gültigen CSV- oder XML-Datei geladen werden und zeigen Punkt oder Einzugsgebiet an, je nach Daten in der Datei. Wenn eine geladene Datei keine Daten von 2013 oder 2022 enthält, ist die Option deaktiviert.

Fläche (ha): Dies ist die unbebaute Bruttofläche. Dieser Wert wird im Programm in Hektar angegeben, um Konsistenz mit anderen eingegebenen Daten sicherzustellen; in Gleichungen wird der Wert jedoch in Quadratkilometern ausgedrückt.

SAAR (mm): Der durchschnittliche jährliche Niederschlag (Standard Average Annual Rainfall, 1961-1990).

CWI: Der Catchment Wetness Index (CWI) ist eine Funktion der durchschnittlichen jährlichen Niederschlagsmenge, die aus SAAR abgeleitet werden kann.

URBEXT: Ausmaß der städtischen und vorstädtischen Überdeckung. Wählen Sie entweder Werte von 1990 oder 2000 aus, falls verfügbar, oder geben Sie einfach einen benutzerdefinierten Wert ein. Beachten Sie, dass die Werte des Jahres 2000 nur verfügbar sind, wenn Sie FEH-CD-ROM-Version 2 verwenden. Falls die Werte für 1990 oder 2000 null sind, überprüfen Sie die Werte, da sie in den FEH-Daten möglicherweise nicht zur Verfügung stehen.

Flächenreduktionsfaktor: Reduziert den Niederschlag, da er als Punktniederschlag basierend auf Zeit und Fläche berechnet wird. Der Wert kann der FEH-Abbildung 4.3.4 entnommen werden.

SPRHOST: SPRHOST wird vom FEH-CD-Programm berechnet und in die CSV-Datei geschrieben. Wenn Aufzeichnungen über gemessene Volumenströme verfügbar sind, kann der SPR-Wert anhand des Base Flow Index (BFI) aus den Forschungsergebnissen berechnet werden, die in FSSR 16 veröffentlicht wurden, und wird hier nicht abgedeckt – siehe auch FEH, Band 4, Kapitel 1.

Niederschlagsdauer: Niederschlagsdauer zwischen 15 und 21600 Minuten.

Anmerkung: Es gibt keine Option zum Hinzufügen von Klimaveränderungen oder zur Auswahl zwischen Winter- und Sommer-Niederschlagsprofilen, da diese Einstellungen keinen Einfluss auf die Werte vor der Entwicklung haben.

Wiederkehrperiode: Wiederkehrperiode von Niederschlägen zwischen 1 und 1000 Jahren.

Anmerkung: Wiederkehrperiode und Niederschlagsdauer werden gesperrt, wenn über die Abflussvolumenprüfung im Prüfbericht darauf zugegriffen wird, da diese Werte durch den in der Prüfung ausgewählten Niederschlag festgelegt werden.

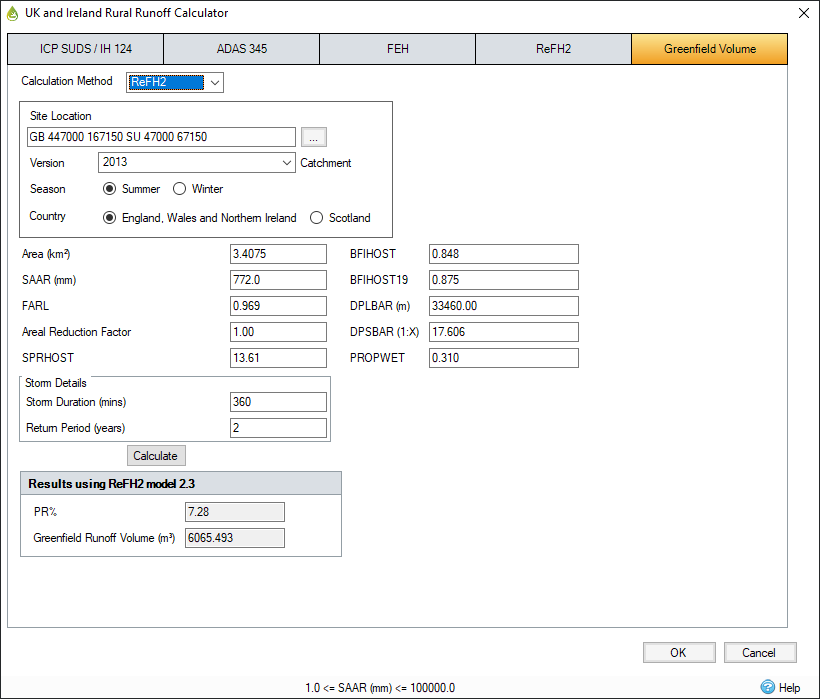

Eingabe für ReFH2-basiertes Abflussvolumen

Die meisten ReFH2-Werte werden aus dem Softwarepaket auf der FEH-CD-ROM oder vom Web Service über die Schaltfläche Import auf dem Bildschirm importiert. Eine CSV-Datei, die nur FEH-1999-Daten enthält, kann nicht geladen werden, da diese nicht alle erforderlichen Informationen enthält. Bei kleinen Einzugsgebieten ist es jedoch besonders wichtig, sie nach Möglichkeit anhand einer Standortvermessung abzugleichen, um die Daten zu prüfen.

Berechnungsmethode: Wählen Sie ReFH2 aus der Dropdown-Liste aus. Weitere Methoden stehen zur Verfügung (FSR und FEH).

Standort: Dieses beschreibende Feld ermöglicht die Erfassung des Standorts. Wenn FEH-Details aus einer CSV-Datei importiert werden, wird dieses Feld mit den entsprechenden Rasterreferenz-Details ausgefüllt.

Version: Wählen Sie entweder 1999 oder 2013 aus. Mit der Option 1999 lassen sich die sechs Standortkonstanten eingeben. Daten von 2013 können nur aus einer gültigen CSV- oder XML-Datei geladen werden und zeigen Punkt oder Einzugsgebiet an, je nach Daten in der Datei. Wenn eine geladene Datei keine Daten von 2013 enthält, ist die Option deaktiviert.

Anmerkung: Web-Service-Dateien mit FEH-2022-Niederschlagsdaten können geladen werden, allerdings lassen sich FEH-2022-Niederschlagsdaten nicht mit ReFH2-Softwareversion 3.3 oder früher verwenden.

Jahreszeit: Jahreszeit, die der Niederschlag verwendet, um das zugehörige Profil zu generieren (folgt der Einstellung für globale Variablen, sofern kein definierter Spitzenvolumenstrom verwendet wird). Dies wirkt sich auf die Berechnung des Verlustmodells aus. Die empfohlenen Jahreszeiten lauten wie folgt:

• Winter: November bis April
• Sommer: Mai bis Oktober

Land: Land, aus dem der Messdatensatz zur Berechnung des Spitzenvolumenstroms stammt. Wählen Sie zwischen:

• England, Wales und Nordirland
• Scotland

Fläche (ha): Dies ist die unbebaute Bruttofläche.

SAAR: Der durchschnittliche jährliche Niederschlag (Standard Average Annual Rainfall, 1961-1990).

FARL: Index für die Hochwasserverminderung aufgrund von Reservoiren und Seen.

URBEXT: Ausmaß der städtischen und vorstädtischen Überdeckung. Wählen Sie entweder Werte von 1990 oder 2000 aus, falls verfügbar, oder geben Sie einfach einen benutzerdefinierten Wert ein. Beachten Sie, dass die Werte des Jahres 2000 nur verfügbar sind, wenn Sie FEH-CD-ROM-Version 2 verwenden. Falls die Werte für 1990 oder 2000 null sind, überprüfen Sie die Werte, da sie in den FEH-Daten möglicherweise nicht zur Verfügung stehen.

Flächenreduktionsfaktor: Reduziert den Niederschlag, da er als Punktniederschlag basierend auf Zeit und Fläche berechnet wird. Der Wert kann der FEH-Abbildung 4.3.4 entnommen werden.

SPRHOST: Standardprozentsatz des Abflusses, abgeleitet aus HOST-Bodendaten. Wenn Aufzeichnungen über gemessene Volumenströme verfügbar sind, kann der SPR-Wert anhand des Base Flow Index (BFI) aus den Forschungsergebnissen berechnet werden, die in FSSR 16 veröffentlicht wurden, und wird hier nicht abgedeckt – siehe auch FEH, Band 4, Kapitel 1.

BFIHOST: Basisvolumenstromindex, der aus HOST-Bodendaten (Hydrology of Soil Types, Hydrologie von Bodentypen) abgeleitet wurde.

BFIHOST19: Überarbeitete Version von BFIHOST für eine verbesserte Klassifizierung seltener Bodentypen; dieser Parameter steht nur in FEH-Dateien der Version 4.0.0 über den FEH-Webdienst zur Verfügung.

Anmerkung: ReFH2-Softwareversion 3.2 enthält die beiden ReFH2-Modelle 2.2 und 2.3. Ausgehend von den oben genannten Eingabeparametern bestimmt InfoDrainage, welches Modell am besten zu verwenden ist. Für Modell 2.3 sind sowohl BFIHost19 als auch FEH Data 2013 erforderlich.

DPLBAR: Mittlere Länge des Entwässerungspfads. Dies ist der Mittelwert der Abstände zwischen jedem Knoten (in einem Raster von 50 m) und dem Auslass des Einzugsgebiets. Nicht verfügbar für FEH-Punktdeskriptor-Dateien.

DPSBAR: Mittlere Einzugsgebietsneigung. Mittelwert aller Neigungen zwischen Knoten. Nicht verfügbar für FEH-Punktdeskriptor-Dateien.

PROPWET: Anteil der Zeit, in der das Bodenfeuchtigkeitsdefizit zwischen 1961 und 1990 <= 6 mm entsprach, wie vom Met Office Rainfall and Evaporation Calculation System (MORECS) definiert.

Berechnungsmethode für max. zulässiges Volumen: Das Abflussvolumen vom Standort wird wie folgt berechnet.

• Berechnen Sie die gesamte Niederschlagsmenge für die angegebenen Niederschlagsdetails (vorgabemäßig 6 Stunden, Wiederkehrperiode von 100 Jahren).
• Berechnen Sie den PR-Wert wie unten definiert (dies entspricht der Einheiten-Ganglinien-Methode). Beachten Sie, dass der in der PR-Gleichung verwendete Niederschlag auf denselben Details basiert wie der Gesamtniederschlag oben.)

Niederschlagsdauer: Niederschlagsdauer zwischen 15 und 21600 Minuten.

Anmerkung: Es gibt keine Option zum Hinzufügen von Klimaveränderungen oder zur Auswahl zwischen Winter- und Sommer-Niederschlagsprofilen, da diese Einstellungen keinen Einfluss auf die Werte vor der Entwicklung haben.

Wiederkehrperiode: Wiederkehrperiode von Niederschlägen zwischen 1 und 1000 Jahren.

Anmerkung: Wiederkehrperiode und Niederschlagsdauer werden gesperrt, wenn über die Abflussvolumenprüfung im Prüfbericht darauf zugegriffen wird, da diese Werte durch die Prüfung vorgegeben werden.

Ausgabevariablen

PR (%): Gesamtprozentsatz des Abflusses des Einzugsgebiets wird wie folgt definiert:

FSR

FEH

Abflussvolumen (Abfluss) (m³)

Abfluss = PR * Flächenreduktionsfaktor * Gesamtniederschlag * Fläche
