IDF

Die rationale Methode (und ihre Varianten) stützt ihre Berechnungen auf Niederschlagsdaten in Form von Daten zu Intensität, Dauer und Häufigkeit (Intensity, Duration and Frequency, IDF).

IDF-Dateien werden nach dem Prinzip erstellt, dass ein Niederschlag für eine bestimmte Wiederkehrperiode (oder Wiederkehrfrequenz) und eine festgelegte Dauer eine bekannte durchschnittliche Intensität hat. Ein Niederschlagsereignis in der Nähe von Seattle in den USA mit einer Wiederkehrperiode von 5 Jahren (Frequenz) und einer Dauer von 20 Minuten hat beispielsweise eine durchschnittliche Intensität von 17.5 mm/Std.

Die IDF-Datei stellt eine einzelne Frequenz dar und ist eine fortlaufende Liste mit durchschnittlichen Intensitäten für unterschiedliche Niederschlagsdauern. In der rationalen Methode ist jedes Rohr oder jeder Kanal für die durchschnittliche Intensität eines Niederschlags mit einer Dauer ausgelegt, die der zugehörigen Konzentrationszeit entspricht. Man könnte also sagen, dass jedes Rohr oder jeder Kanal in einem Netz für einen anderen Niederschlag ausgelegt ist, da jedes Rohr eine einzigartige Konzentrationszeit aufweist.

Die rationale Methode eignet sich daher nicht für Rückstauanalysen oder Analysen, die die Auswirkungen eines fortlaufenden Niederschlags beinhalten, da keine zwei Rohre anhand desselben Niederschlags geplant werden. Eine vollständige Analyse des Systems sollte verwendet werden, um die tatsächlichen Staulinien zu bestimmen, die sich während eines Niederschlags von Minute zu Minute ändern.

IDF-Daten können in der Niederschlagsverwaltungs-Datenbank für eine einzelne Wiederkehrperiode (Einzelne RP-IDF) oder für mehrere Wiederkehrperioden (Tabellen-IDF) gespeichert werden. Die Niederschlagsverwaltung zeigt diese unter verschiedenen untergeordneten Strängen des IDF-Zweigs an.

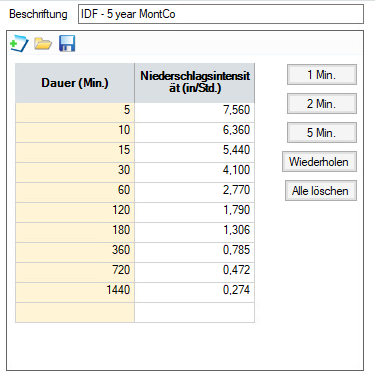

Einzelne RP-IDF

Werkzeugkasten

Neu

Ermöglicht die Erstellung eines neuen IDF-Datensatzes.

Laden

Ermöglicht das Laden eines IDF-Datensatzes aus einer Datei. Dazu gehören:

IDF-Datei (.ididfx): InfoDrainage-Dateiformat für IDF-Datensätze
Textdatei (.csv, .txt): Ermöglicht das Laden von IDF-Daten aus durch Kommas getrennten Dateien über den universellen Import.
Excel-Datei (.xls, .xlsx): Ermöglicht das Laden von IDF-Daten aus dem Microsoft Excel-Format.

Speichern

Speichern Sie das aktuelle Niederschlagsereignis in einer IDIDFX-Datei, damit es an anderer Stelle wiederverwendet werden kann.

Beschriftung

Dies ist die Beschriftung für IDF-Daten, die dann im Richtlinienformular angezeigt wird. Sie kann verwendet werden, um die IDF-Daten mit einer geeigneten Beschriftung zu versehen, z. B. Wiederkehrperiode 5 Jahre.

Tabellenkalkulationstabelle

Dauer

Dauer, für die die (durchschnittliche) Intensität gilt

Intensität

Durchschnittliche Intensität für die Dauer während der abgegebenen Wiederkehrperiode (ARI)

Schaltflächen

1, 2 und 5 Min.

Erstellt einen Satz von 100 Einträgen im angegebenen Intervall, in den Daten eingegeben werden können.

Wiederholen

Wiederholt den aktuell ausgewählten Intensitätswert in den nachfolgenden Zeilen der Tabelle.

Alle löschen

Löscht ALLE Informationen in der Tabelle.

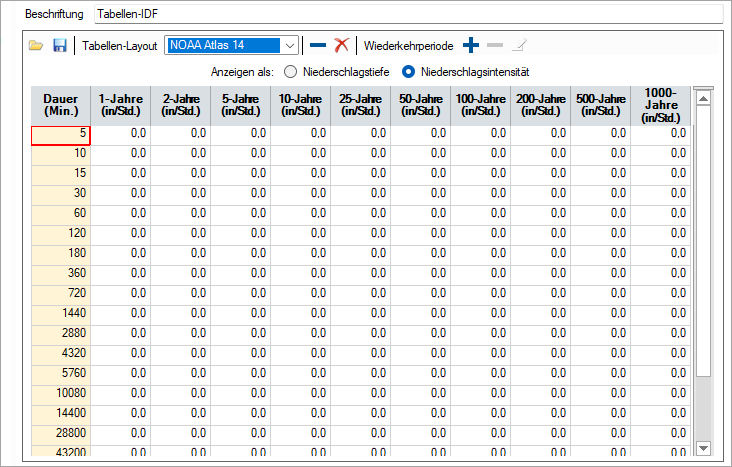

Tabellen-IDF

Werkzeugkasten

Öffnen

Ermöglicht das Laden einer IDF-Tabelle aus einer Datei. Dazu gehören:

Tabellen-IDF-Datei (.ididtx): InfoDrainage-Dateiformat für IDF-Tabellen
NOAA Atlas 14-Punktniederschlags-Häufigkeitsschätzungen (.csv).

(Diese Dateien können auf der Website NOAA's National Weather Service erstellt werden.)

Speichern

Speichern Sie das aktuelle Niederschlagsereignis in einer IDIDTX-Datei, damit es an anderer Stelle wiederverwendet werden kann.

Tabellen-Layout

Wählen Sie ein vordefiniertes Layout für die Tabelle aus. Derzeit werden die Layouts NOAA Atlas 14, KOSTRA 2000 und KOSTRA 2010 unterstützt.

Zeile löschen

Löschen Sie die aktuell ausgewählte Zeile in der Tabelle.

Alle löschen

Löscht ALLE Informationen in der Tabelle.

Wiederkehrperiode hinzufügen

Fügen Sie der Tabelle eine neue Spalte für Wiederkehrperioden hinzu.

Wiederkehrperiode löschen

Entfernen Sie die aktuelle Spalte für die Wiederkehrperiode aus der Tabelle.

Wiederkehrperiode bearbeiten

Ändern Sie die Wiederkehrperiode der aktuell ausgewählten Spalte.

Beschriftung

Anzeigen als

Die Daten in der Tabelle können als Niederschlagstiefe oder -intensität angezeigt werden.

Tabellenkalkulationstabelle

Dauer

Dauer, für die die (durchschnittliche) Intensität gilt

Intensität/Tiefe

Alle anderen Spalten stellen die durchschnittliche Intensität oder Tiefe für die Dauer mit der angegebenen Wiederkehrperiode (ARI) dar. Die Wiederkehrperiode wird im Spaltentitel angezeigt.
