Der Niederschlagsverwaltung ermöglicht die Verwaltung von Niederschlagsdaten, einschließlich der Erstellung neuer Niederschläge, IDF-Profile oder Temporalmuster, die mit zuvor definierten Niederschlägen verwendet werden können. Benutzer können auch ganze Niederschlagssätze speichern und laden.
Für die Niederschlagsverwaltung muss eine Instanz von SQL Server LocalDB auf dem System installiert sein. Diese wird automatisch als Teil des Installationsprogramms heruntergeladen, wenn sie nicht bereits vorhanden ist.
So öffnen Sie die Niederschlagsverwaltung:
- Klicken Sie in der Strukturansicht auf die Option Niederschlagsverwaltung oder
- Klicken Sie auf die Schaltfläche Bearbeiten in den Formularen Analysekriterien, Mengenberechnungen oder Richtlinien.
Für die Niederschlagsverwaltung ist eine Bibliothek erforderlich, mit der Sie arbeiten können. Wenn keine Bibliothek definiert wurde, wird der Benutzer im Formular aufgefordert, eine neue Bibliothek zu erstellen oder eine vorhandene Bibliothek zu laden. Die Bibliotheksdateitypen, die derzeit geladen werden können, sind IDRX-Dateien (ältere XPRM- oder XPRX-Dateien).

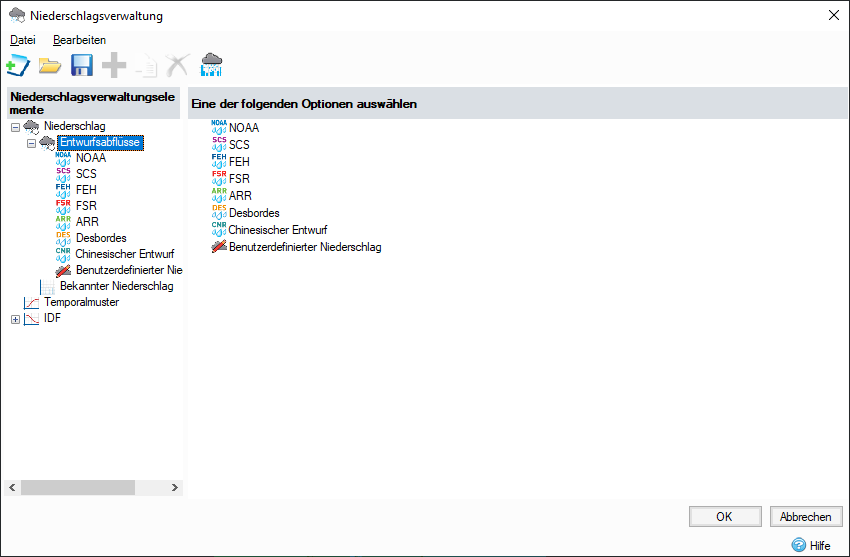

Die Workbench ist in zwei Container unterteilt: Der linke enthält die Struktur der Elemente, der rechte Elemente unter dem Strukturknoten oder ein bestimmtes Steuerelement, wenn der Knoten ein definiertes Element ist.
So importieren Sie einen Teilsatz eines Niederschlags:
Klicken Sie in der Niederschlagsverwaltung auf Datei > Importieren. Dadurch wird das Importformular für die Niederschlagsverwaltung geöffnet. Hier können Sie Niederschlagselemente auswählen, die aus einer Niederschlagsdatei in die aktuelle Niederschlagsverwaltung importiert werden sollen.
Niederschlagsoptionen:
- NOAA-Niederschlagsmethode: Die offizielle, von Experten begutachtete Aufzeichnung der geschätzten Niederschlagshäufigkeit für die Vereinigten Staaten und angeschlossene Territorien wird vom National Weather Service (NWS) Office of Water Prediction, einem Teil der National Oceanic and Atmospheric Administration (NOAA), erstellt.
- Die SCS-Niederschlagsmethode wurde vom United States Department of Agriculture – Natural Resources Conservation Service (USDA-NRCS) entwickelt. Es wurden vier synthetische 24-Stunden-Niederschlagsverteilungskurven erstellt, die alle geografischen Regionen der Vereinigten Staaten abdecken. Diese Kurven werden in Anhang B von Technical Release 55 beschrieben.
- FEH-Niederschlag: Die Advisory Estimation Handbook (FEH)-Softwaresuite implementiert die nationalen Entwurfsstandards des Centre for Ecology and Hydrology (CEH) für die Schätzung der Häufigkeit von Niederschlägen und Flussüberschwemmungen in Großbritannien. Diese wurde 1999 veröffentlicht und verwendet Niederschläge aus einem Datensatz zwischen 1961 und 1990.
- FSR-Niederschlag: Die Niederschlags-Abflussmethode des Flood Studies Report (FSR), die vom Institute of Hydrology (jetzt CEH) in Großbritannien entwickelt wurde. Sie wurde Mitte der 1970er Jahre veröffentlicht und verwendete Niederschläge von 1941 bis 1970.
- Australian Rainfall and Runoff: Australian Rainfall and Runoff (ARR) ist ein nationales Richtliniendokument für die Abschätzung von Entwurfshochwassereigenschaften in Australien. Es wird von Engineers Australia herausgegeben. Die eingegebenen Koeffizienten beschreiben die Niederschlagsmenge für ein bestimmtes Gebiet des Landes.
- Desbordes-Niederschlag: Französische Niederschlagsmethodik, die auf einem Niederschlagshyetografen mit zwei Dreiecken basiert, wie er 1980 von Prof. Michel Desbordes (Université de Montpellier) vorgeschlagen wurde.
- Niederschlag – Chinesisch (Chinese Rainfall): Bemessungsniederschlag, der durch die Niederschläge von Chicago generiert wurde, wie von C. J. Keifer und H. H. Chu 1957 vorgeschlagen.
- Benutzerdefinierter Niederschlag: Ermöglicht die Erstellung eines oder mehrerer Niederschlagsereignisse mithilfe eines Temporalmusters basierend auf einer bestimmten Dauer und einer Gesamttiefe (oder Durchschnittsintensität).
- Bekannter Niederschlag: Sie können eine Reihe von Niederschlagsdatensätzen eingeben oder aus einer Datei laden. Diese können aus einer anderen synthetischen Niederschlagsmethodik als den oben aufgeführten oder sogar aus einem real aufgezeichneten Ereignis stammen. Zur Vereinfachung stehen Optionen zum Laden aus CSV-, TXT- und Excel-Formaten zur Verfügung.
- Temporalmuster: Bei Integration in die Option Benutzerdefinierter Niederschlag wird die Form des daraus resultierenden Hyetografen angegeben
- IDF: Wird als Teil der Richtlinienmethode Rationale Methode für die Dimensionierung von Rohren und Kanälen verwendet.
