Zulauf-Formular

Das Zulauf-Formular zeigt Kapazitätsdetails für Zuläufe an.

HEC-22-Zuläufe können dimensioniert werden, und es werden eine Ergebnistabelle sowie Vorschaubilder angezeigt.

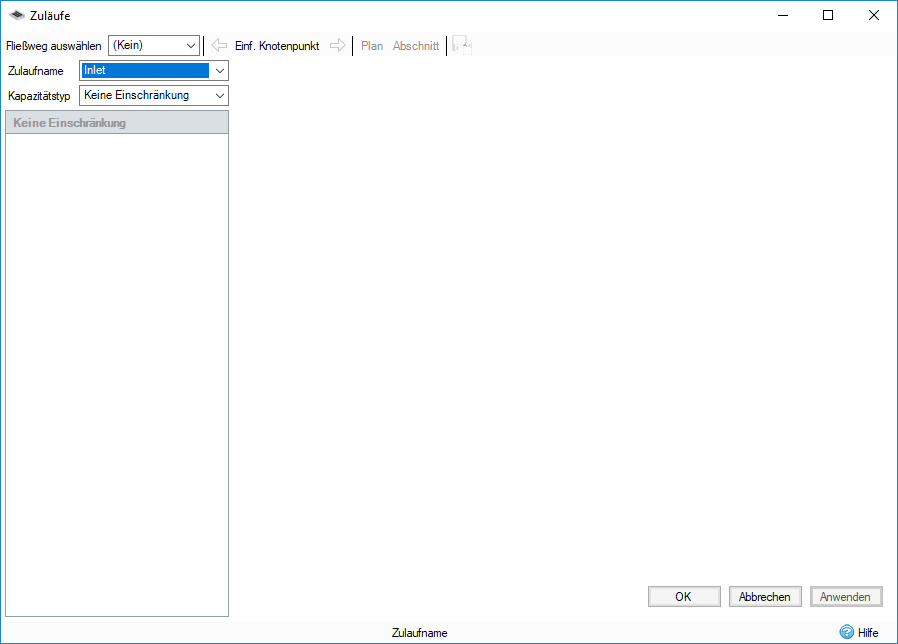

Alle Zuläufe

Werkzeugkasten: Enthält Werkzeuge zum Auswählen eines bestimmten Knotens in einem Fließweg sowie Schaltflächen zum Wechseln der Ansicht des HEC-22-Vorschaubilds.

• Fließweg auswählen: Sie können einen Fließweg aus dieser Dropdown-Liste auswählen, um den Zugriff auf Knoten zu verwalten. Wenn Sie (Kein) auswählen, wird der Zugriff auf alle Knoten ermöglicht.

• <-- X -- >: Mit den Pfeiltasten nach links und rechts können Sie sich entlang des Fließwegs von Knoten zu Knoten bewegen. Der aktuell ausgewählte Knoten bestimmt die verfügbaren Zuläufe und wird zwischen den Pfeilen angezeigt.

• Abschnitt: Nur für HEC-22-Zuläufe verfügbar. Legt das Vorschaubild auf die Querschnittansicht fest.

• Plan: Nur für HEC-22-Zuläufe verfügbar. Legt das Vorschaubild auf die Draufsicht fest.

• HEC-22-Ergebnisse nach Excel exportieren: Exportiert die Ergebnistabellen von HEC-22-Zuläufen im ausgewählten Fließweg in eine XLS-Datei.

Zulaufname: Wenn ein Knoten mehrere Zuläufe hat, kann diese Dropdown-Liste verwendet werden, um einen anderen Zulauf auszuwählen.

Kapazitätstyp: Der Kapazitätstyp eines Zulaufs kann über das Zulauf-Formular geändert werden. Weitere Informationen finden Sie im Abschnitt Kapazitätstyp auf der Hilfeseite für Zuläufe.

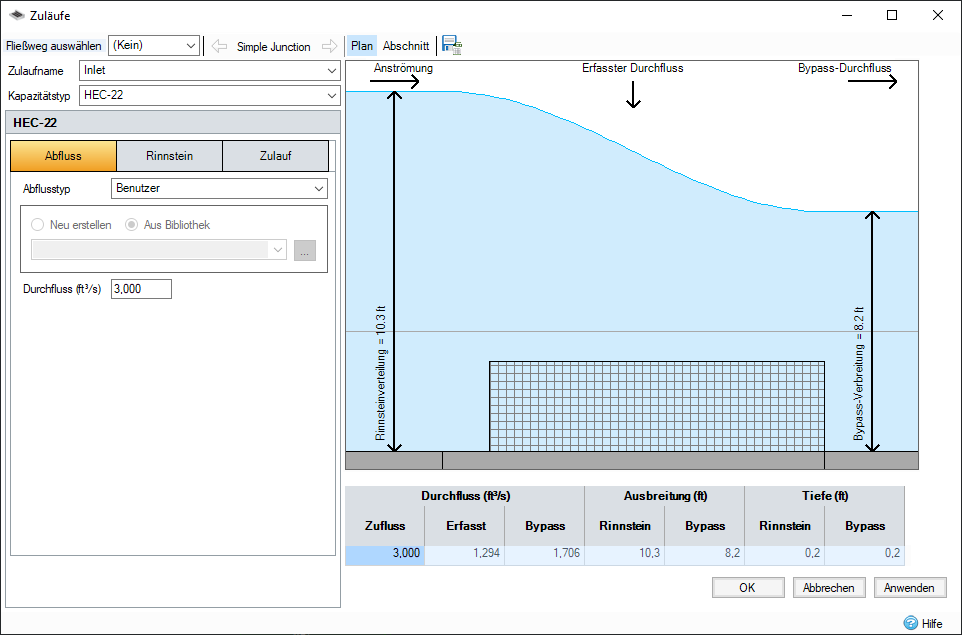

HEC-22-Zuläufe

Bestimmte Komponenten des Formulars sind nur für HEC-22-Zuläufe verfügbar.

Vorschaubild: Bild in der oberen rechten Ecke des Formulars. Die Vorschau bietet Diagramme einer Top-Down-Draufsicht und einer Querschnittansicht des Zulaufs und des Wassers, das den Zulauf passiert. Für HEC-22-Zuläufe des Typs In Wanne wird das Bild nicht angezeigt.

Tabelle mit Schlüsselwerten: Enthält die Schlüsselwerte für Volumenstrom, Ausbreitung und Tiefe.

• Anströmung: Volumenstrom, der auf den Zulauf zukommt. Festgelegt oder berechnet auf der Registerkarte Abfluss des Zulaufs.
• Erfasster Volumenstrom: Vom Zulauf aufgenommener Volumenstrom, wenn Wasser diesen passiert.
• Bypass-Volumenstrom: Verbleibender Volumenstrom, der einen Zulauf des Typs Auf Neigung passiert und über die Straße oder den Kanal zum nächstgelegenen tieferen Zulauf weitergeleitet werden soll. Dies gilt nicht für Zuläufe des Typs In Wanne.
• Rinnsteinverteilung: Das Wasser breitet sich über den Rinnstein und die Straße aus, während es sich dem Zulauf nähert. Dies ist nicht die Ausbreitung am Zulauf, sondern unterscheidet sich je nach Zulaufposition In Wanne oder Auf Neigung und Zulaufsenke.
• Bypass-Verbreitung: Das Wasser breitet sich über die Straße aus, sobald es den Zulauf des Typs Auf Neigung passiert hat. Dies gilt nicht für Zuläufe des Typs In Wanne.
• Rinnsteintiefe: Wassertiefe (gemessen an der Bordsteinkante), während es sich dem Zulauf nähert. Dies ist nicht immer die Tiefe am Zulauf, sondern hängt von der Zulaufposition In Wanne oder Auf Neigung und der Zulaufsenke ab.
• Bypass-Tiefe: Wassertiefe, nachdem das Wasser den Zulauf des Typs Auf Neigung passiert hat. Dies gilt nicht für Zuläufe des Typs In Wanne.
