Knotenpunkte – Elementergebnisse zeigt eine Zusammenfassung der Leistung der ausgewählten Knotenpunkte für den aktuellen Niederschlag/das aktuelle Ereignis an, wie in der Niederschlagsauswahl hervorgehoben.

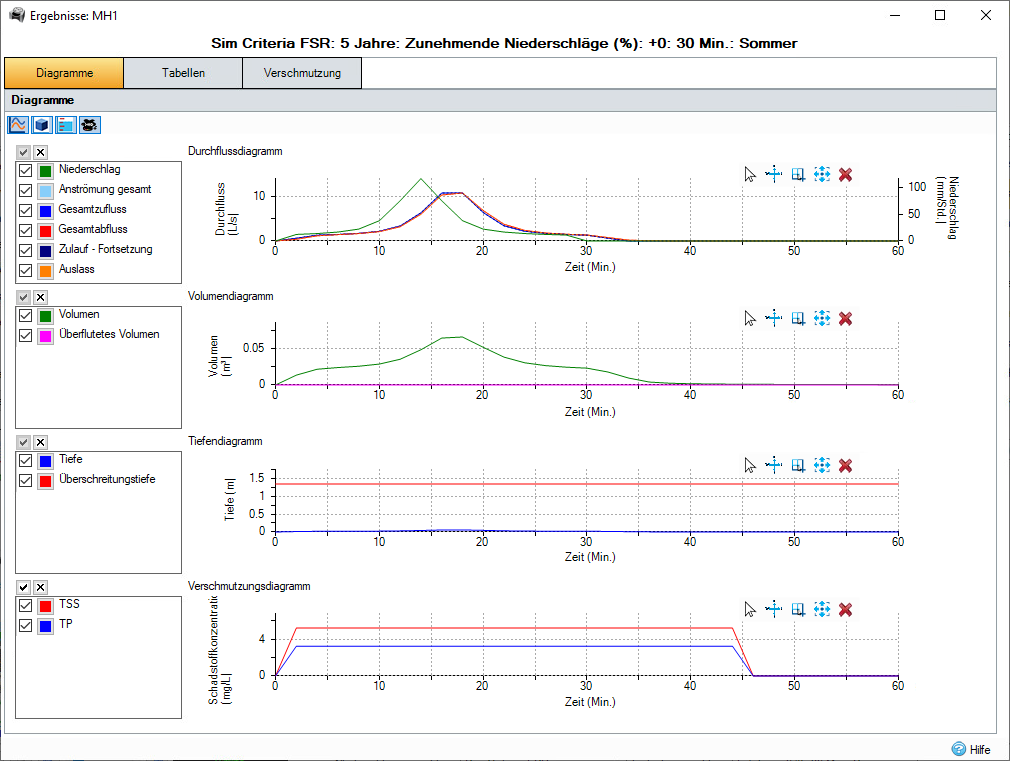

Diagramme
Stellt Diagramme bereit, die verschiedene Aspekte von Ergebnissen zeigen. Jedes dieser Diagramme lässt sich nach Bedarf aktivieren und deaktivieren. Weitere Informationen finden Sie auf den Seiten Diagrammwerkzeuge und Ergebnisdiagramme.
Volumenströme: Zeigt Niederschlag, Anströmung gesamt (in die Zuläufe), pro Zulauf (Fortsetzung und Bypass), Gesamtzufluss (nach Zulaufbeschränkung) sowie Abflüsse (gesamt und pro Auslass) in und aus dem Knotenpunkt im Zeitverlauf an. Für Phasen, die nur Basisvolumenstrom- oder Eingabe-Ganglinien enthalten, ist kein Niederschlag verfügbar.
Volumen: Zeigt das Wasservolumen im Knotenpunkt im Zeitverlauf an. Beachten Sie, dass diese Option für einfache Knotenpunkte nicht verfügbar ist.
Tiefen: Zeigt die Wassertiefe im Knotenpunkt im Zeitverlauf an. Die Überschreitungstiefe (Überdeckungshöhe - Sohlenhöhe) wird als Referenz angezeigt, um festzustellen, wann eine Überflutung auftritt.
Verschmutzung: Zeigt die Schadstoffkonzentrationen im Knotenpunkt im Zeitverlauf an. Beachten Sie, dass diese Option für einfache Knotenpunkte nicht verfügbar ist.
Ergebnisse

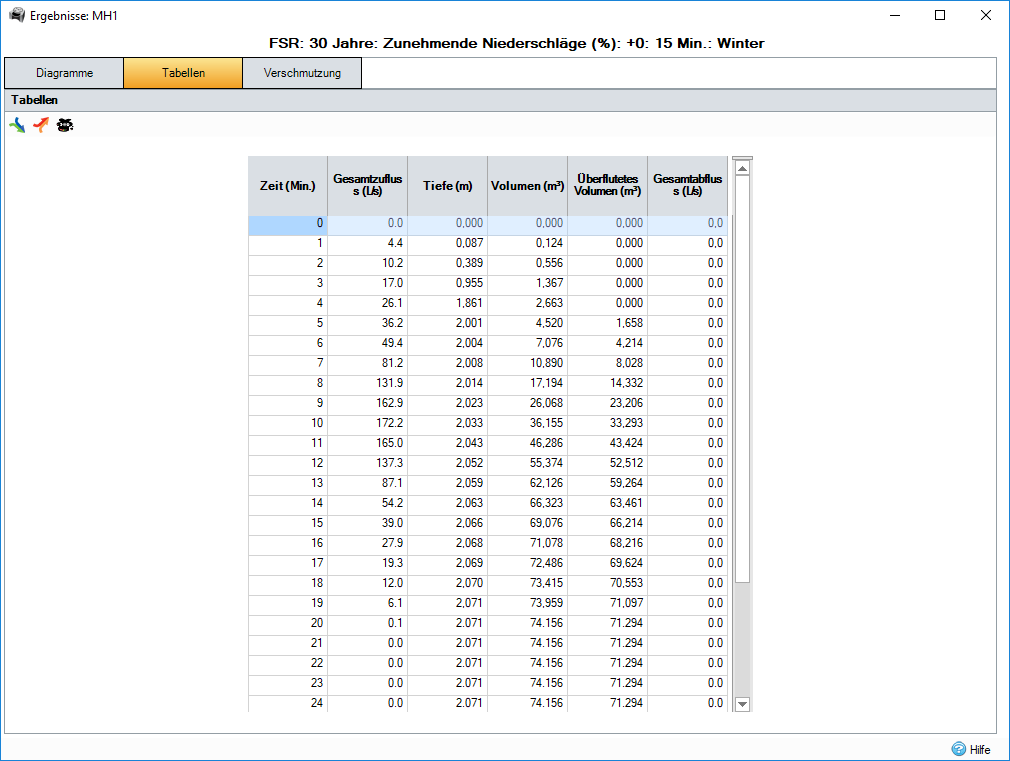

Zeigt die minütlichen Daten aus der Analyse des Systems für Zuflüsse, Abflüsse, Tiefen, Volumen und Schadstoffe an. Mithilfe der Schalter können Sie Spalten nach Bedarf aktivieren und deaktivieren.
Komponentenzuflüsse: Wenn diese Option aktiviert ist, werden neben dem Gesamtzufluss auch Zufluss pro Zulauf und Anströmung gesamt angezeigt.
Komponentenabflüsse: Wenn diese Option aktiviert ist, wird neben dem Gesamtabfluss auch der Abfluss pro Auslass angezeigt.
Schadstoffkonzentrationen: Wenn diese Option aktiviert ist, werden die Schadstoffkonzentrationen angezeigt. Beachten Sie, dass diese Option für einfache Knotenpunkte nicht verfügbar ist.
Die Informationen werden je nach Einheit mit einer vorgegebenen Anzahl von Dezimalstellen angezeigt. Wenn Sie mehr oder weniger Dezimalstellen sehen möchten, können Sie im Kontextmenü die Option Dezimalstellen erhöhen oder Dezimalstellen verringern auswählen. Diese Einstellung wird zwischen Sitzungen nicht gespeichert.
Ausgabeintervall
Das Ausgabeintervall ergibt sich aus dem Wert, der in den Analysekriterien ausgewählt wurde. Die Ergebnisse werden über die Ausgabeintervallperiode gemittelt. Wenn das Ausgabeintervall beispielsweise 5 Minuten und das Analyseintervall 1 Minute beträgt, werden die für die Intervalle von 1 bis 5 Minuten berechneten Ergebnisse gemittelt, um das 5-Minuten-Ergebnis zu erhalten.

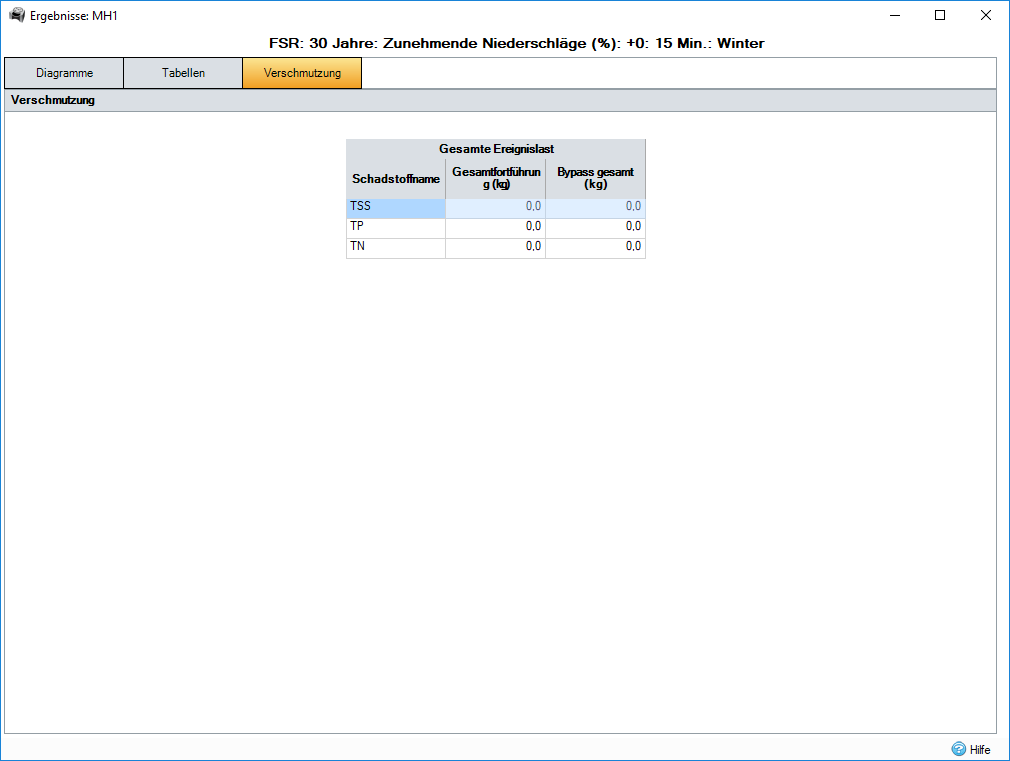

Verschmutzung
Enthält eine Aufschlüsselung der Schadstoffbelastungen, die in das System ein- und ausgehen, sowie Details zu den Konzentrationen.
