In den Analysekriterien können Sie verschiedene Einstellungen angeben, die bestimmen, wie die Anwendung die Analyse ausführt.
Die angezeigten Analysekriterien hängen davon ab, ob nur Trockenwetter-Volumenströme oder Niederschlagsereignisse ausgeführt werden (Analysekriterien – Trockenwetter-Volumenstrom).

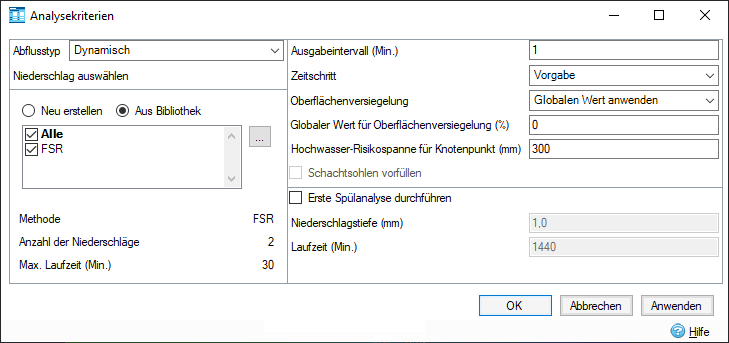

Analysekriterien – Niederschlag
Abflusstyp
Mit dieser Einstellung können Sie die für die Analyse verwendete Abflussmethode auswählen und somit die Art der erforderlichen Niederschlagsquelle angeben. Die folgenden Optionen sind verfügbar:
- Dynamisch: Vorgabeoption, die von allen Abflussmethoden verwendet wird, bei denen die Zuflussganglinie anhand eines Niederschlagshyetografen erstellt wird
- Statisch: Wird nur von der modifizierten rationalen Abflussmethode verwendet, bei der die Zuflussganglinie anhand einer Spitzenniederschlagsintensität statt eines vollständigen Hyetografen erstellt wird
Niederschlag auswählen
Wählen Sie das Optionsfeld Neu erstellen oder Aus Bibliothek aus.
Der verfügbare Niederschlag wird unter Niederschlagsverwaltung und Bekannter Niederschlag erläutert.
Die folgenden Felder werden automatisch im Formular angezeigt:
- Methode: Für die Analyse verwendete Methode
- Anzahl der Niederschläge: Anzahl der Niederschlagsereignisse aufgrund der ausgewählten Niederschlagsmenge
- Max. Laufzeit (Min.): Maximale Laufzeit aufgrund des ausgewählten Niederschlags
Analysekriterien – Allgemein
Ausgabeintervall (Min.)
Dies ist das Intervall, in dem die Ergebnisse der Analyse dargestellt werden. Vorgabemäßig ist diese Einstellung auf alle fünf Minuten festgelegt. Ein großes Intervall eignet sich besser für eine Analyse mit langer Dauer, während ein kürzeres Intervall die zeitliche Lösung bei der Analyse von Niederschlagsereignissen mit kurzer Dauer erhöht.
Zeitschritt
Dieser Wert steuert den in der Analyse verwendeten internen Zeitschrittbereich. Die Vorgabeeinstellung ist für die meisten Entwürfe geeignet.
Wenn die Ergebnisse erste Instabilitäten zeigen, kann die Option Reduziert oder Kürzeste(r/s) verwendet werden. Bei diesen Einstellungen kann die Analyse jedoch länger dauern.
Die Engine aktualisiert die Länge des Berechnungszeitschritts bei jedem Zeitschritt basierend auf den hydraulischen Bedingungen. Dadurch wird sichergestellt, dass der Zeitschritt die optimale Länge hat, um ein Gleichgewicht zwischen Genauigkeit der Ergebnisse und Laufzeit der Simulation zu erreichen.
Oberflächenversiegelung
Damit wird die undurchlässige Fläche um den angegebenen Wert skaliert (weitere Informationen finden Sie in der Tabelle unten). Diese Option kann verwendet werden, um die Vergrößerung städtischer Gebiete oder andere Faktoren zu berücksichtigen.
In der Dropdown-Liste können Sie zwischen Globalen Wert anwenden und Einzugsgebietswerte verwenden wählen.
Die Skalierung wird wie folgt auf die folgenden Methoden angewendet:
|
Abflussmethode |
Skalierungsmethode |
|---|---|
| Konzentrationszeit/Zeitbereichsdiagramm/Modifiziert rational | PIMP wird um den eingegebenen Prozentsatz erhöht. |
| SCS/SBUH | Prozentsatz undurchlässig wird um den eingegebenen Prozentsatz erhöht. |
| FSR | Stadt wird um den eingegebenen Prozentsatz erhöht. |
| FEH/ReFH | URBEXT wird um den eingegebenen Prozentsatz erhöht. |
| Laurenson | Grad Verstädterung wird um den eingegebenen Prozentsatz erhöht. |
Globaler Wert für Oberflächenversiegelung
Der auf jedes Einzugsgebiet anzuwendende Wert für die Oberflächenversiegelung. Nur aktiviert, wenn Oberflächenversiegelung auf Globalen Wert anwenden festgelegt ist.
Hochwasser-Risikospanne für Knotenpunkt
Dies ist die Tiefe unterhalb der Oberkante des Knotenpunkts, die der Wasserstand erreichen muss, bevor sich der Status des Knotenpunkts von Mit Überstau in Hochwasserrisiko ändert.
Schachtsohlen vorfüllen
Wenn diese Option ausgewählt ist, werden alle Schächte mit angewendeten Sohltiefen vorgefüllt, sodass sie bei Beginn der Analyse gefüllt sind.
Erste Spülanalyse/Analyse ohne Abfluss durchführen
Wenn diese Option ausgewählt ist, wird ein Ereignis vom Typ Erste Spülung/Kein Abfluss als zusätzliches Ereignis in der Analyse hinzugefügt, das auf der im Formular angegebenen Niederschlagstiefe und Laufzeit für Erste Spülung/Kein Abfluss basiert.
Niederschlagstiefe
Niederschlagstiefe, die auf das Ereignis vom Typ Erste Spülung/Kein Abfluss angewendet wird
Laufzeit
Laufzeit, die auf das Ereignis vom Typ Erste Spülung/Kein Abfluss angewendet wird

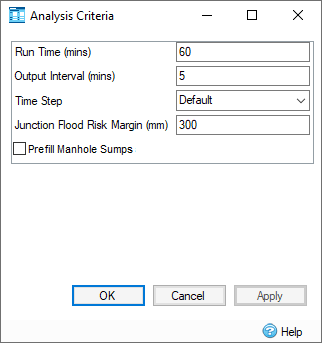

Analysekriterien – Trockenwetter-Volumenstrom
Laufzeit (Min.)
Für die Ausführung der Analyse benötigte Zeit
Ausgabeintervall (Min.)
Dies ist das Intervall, in dem die Ergebnisse der Analyse dargestellt werden. Vorgabemäßig ist diese Einstellung auf alle fünf Minuten festgelegt. Ein großes Intervall eignet sich besser für eine Analyse mit langer Dauer, während ein kürzeres Intervall die zeitliche Lösung bei der Analyse von Niederschlagsereignissen mit kurzer Dauer erhöht.
Zeitschritt
Dieser Wert steuert den in der Analyse verwendeten internen Zeitschrittbereich. Die Vorgabeeinstellung ist für die meisten Entwürfe geeignet.
Wenn die Ergebnisse erste Instabilitäten zeigen, kann die Option Reduziert oder Kürzeste(r/s) verwendet werden. Bei diesen Einstellungen kann die Analyse jedoch länger dauern.
Die Engine aktualisiert die Länge des Berechnungszeitschritts bei jedem Zeitschritt basierend auf den hydraulischen Bedingungen. Dadurch wird sichergestellt, dass der Zeitschritt die optimale Länge hat, um ein Gleichgewicht zwischen Genauigkeit der Ergebnisse und Laufzeit der Simulation zu erreichen.
Hochwasser-Risikospanne für Knotenpunkt
Dies ist die Tiefe unterhalb der Oberkante des Knotenpunkts, die der Wasserstand erreichen muss, bevor sich der Status des Knotenpunkts von Mit Überstau in Hochwasserrisiko ändert.
