Automatische Berechnung der Schachtgröße

In diesem Thema wird der Ansatz der Schachtdimensionierungs-Engine und deren Steuerung beschrieben.

Der automatische Dimensionierungsprozess wird basierend auf dem Netzentwurf für die Phase abgeschlossen, sofern Schachtdimensionierung ausgewählt wurde. Einige Aspekte, wie z. B. das Anwenden eines Versatzes, können nur verwendet werden, wenn die Funktion aktiviert ist. Die Engine für die automatische Dimensionierung stellt jedoch immer sicher, dass ein Schacht groß genug für die eingehenden und ausgehenden Verbindungen ist, die mit diesem Schacht verbunden sind. Die Engine für die automatische Dimensionierung bestimmt nur die Größe von Schächten, die entsperrt sind. Dies wird durch das Kombinationsfeld Sperren im Schachtdatenformular festgelegt. Wenn Höhen gesperrt sind, wird die Dimensionierung durchgeführt, die Sohlenhöhe ändert sich jedoch nicht. Wenn Alle gesperrt ist, werden keine Dimensionierungs- oder Höhenänderungen vorgenommen.

Die Dimensionierung beginnt an der Quelle des ausgewählten Fließwegs, der als Hauptleitung dient. In der Regel ist die Quelle eines Fließweges ein Zufluss (Fläche oder Ganglinie). Die Dimensionierungs-Engine bewegt sich entlang jedes Rohrs/Kanals im Netz und dimensioniert das Rohr/den Kanal. Sobald die Rohrdimensionierung abgeschlossen ist, versucht die Engine, die einzelnen Schächte im Fließweg zu dimensionieren. Anmerkung: Einfache Knotenpunkte können nicht dimensioniert werden und werden daher ignoriert. Diese Dimensionierung wird wie folgt durchgeführt:

Ermitteln der Verbindungen für jeden Schacht: Für jeden Schacht werden die ein- und ausgehenden Verbindungen gefunden.
Ermitteln der größten ein- oder ausgehenden Verbindung des Schachts: Um sicherzustellen, dass der Schacht für den größten Verbindungsdurchmesser/die größte Verbindungsbreite in den/aus dem Schacht ausgelegt ist, verwenden Sie die folgenden Regeln:
1. Nur geschlossene Verbindungen (Rohr, quadratischer Düker und geschlossene benutzerdefinierte Verbindung): Der größte Verbindungsdurchmesser/die größte Verbindungsbreite wird berechnet.
2. Kombination aus geschlossenen und offenen Verbindungen (Kanäle und offene benutzerdefinierte Verbindung): Die maximale Breite für den Kanal wird verwendet.
3. Nur offene Verbindungen (Kanäle und offene benutzerdefinierte Verbindung): Der Schacht wird automatisch auf einen einfachen Übergang festgelegt und dann nicht dimensioniert.
4. Theoretische Verbindungen (Keine Verzögerung und Verzögerter Volumenstrom): Diese sind rein konzeptuell und haben keine Bemaßungen, werden also nicht bei der Dimensionierung verwendet.
Dimensionierung des Schachts basierend auf Verbindungsdurchmesser/-breite oder Knotenpunkttiefe: Nachdem der größte Verbindungsdurchmesser/die größte Verbindungsbreite berechnet wurde, kann die Größe des Schachts anhand dieser Werte oder seiner Tiefe festgelegt werden, indem die Werte mit der Schachtgrößenbibliothek verglichen werden.
1. Die maximale Verbindungsbreite wird mit den Werten für Durchmesser/Breite in der Schachtgrößenbibliothek verglichen, um den erforderlichen Schachtdurchmesser und die erforderliche Schachtbreite zu ermitteln. Der Wert wird immer abgerundet (Anmerkung: Dies bedeutet, dass, auch wenn der maximale Verbindungsdurchmesser/die maximale Verbindungsbreite auf den Maximalwert festgelegt ist, diese(r) immer noch dem höchsten Wert in der Schachtgrößenbibliothek zugeordnet wird.)
2. Die Tiefe des Schachts wird dann mit der Schachtgrößenbibliothek verglichen, um den erforderlichen Schachtdurchmesser und die erforderliche Schachtbreite zu ermitteln. Anmerkung: Der Wert wird immer abgerundet.
3. Der größte Wert aus den beiden Berechnungen wird dann für die Zukunft berücksichtigt.
4. Wenn Zusätzliche Dimensionierung ausgewählt wurde, wird der größte eingehende Durchmesser mit dem Verbindungsparameter Zusätzliche Dimensionierung verglichen. Wenn der eingehende Durchmesser diesen Parameter überschreitet, wird die Schachtgröße auf den eingehenden Durchmesser plus die Werte für den Durchmesser und die Breite der zusätzlichen Dimensionierung aktualisiert.
5. Wenn der Schacht kreisförmig ist und eine Breite angegeben wurde, wird der Schacht in Rechteckig geändert. Wenn der Schacht rechteckig ist und keine Breite angegeben wurde, wird der Schacht auf Kreisförmig festgelegt.
Wenn ein Versatz erforderlich ist: Wenn das Kontrollkästchen Versatz anwenden aktiviert wurde, versucht die Engine, jeden Schacht zu versetzen, der die folgenden Anforderungen erfüllt:
1. Das Kontrollkästchen Zugriff erforderlich wurde für den Schacht aktiviert. Nur verfügbar für kreisförmige Schächte.
2. Es gibt genau eine eingehende und eine ausgehende Verbindung, damit die Engine sicherstellen kann, dass genügend Platz im Schacht vorhanden ist.
3. Beide Verbindungen sind Rohrverbindungen. Dies liegt wiederum daran, dass sichergestellt wird, dass genügend Platz vorhanden ist. Dies ist bei Verwendung anderer Verbindungen eventuell nicht möglich.
4. Rechtswert und Hochwert des Schnittpunkts wurden nicht vom Benutzer bearbeitet. Wenn sie vom Benutzer bearbeitet wurden, vermeidet die Engine eine Änderung.
5. Der Winkel zwischen den beiden Verbindungen ist größer als 90 Grad. Dadurch wird sichergestellt, dass auf beiden Seiten des Schachts genügend Platz für einen Versatz vorhanden ist.

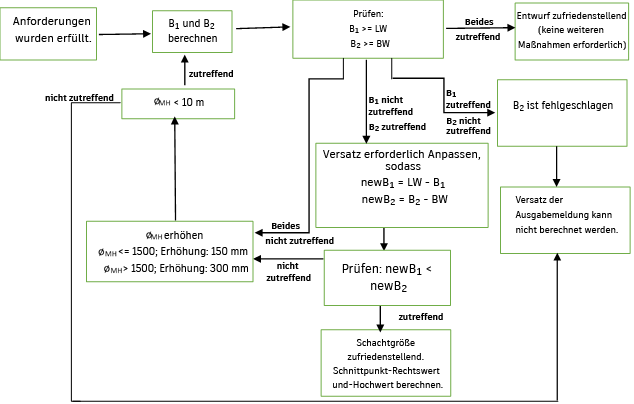

Versatz berechnet: Wenn die oben genannten Anforderungen erfüllt sind, wird der Versatz berechnet und angewendet, sofern möglich. Der Versatz wird mithilfe einer Routine berechnet, die im folgenden Flussdiagramm dargestellt ist:

Schlüssel

ø MH: Schachtdurchmesser (mm)

ø OUT: Maximaler Durchmesser/maximale Breite der in den Schacht ein- oder ausgehenden Verbindung (mm)

Ɵ: Winkel zwischen ein- und ausgehender Verbindung

L: Leiterüberstand (mm)

LW: Podestbreite (aus Schachtgrößenbibliothek) (mm)

BW: Bermenerstellungsbreite (aus Schachtgrößenbibliothek) (mm)

B1: Basis-Podestbreite (mm) = ø MH/2 - L - ø OUT/2

B2: Basis-Bermenerstellungsbreite (mm) = ø MH/2 - ø OUT/2Cos( Ɵ/2)

Wie anhand der oben genannten Routine zu erkennen, schlägt der Versatz entweder fehl und gibt eine Meldung aus, es ist kein Versatz erforderlich, da bereits genügend Platz vorhanden ist, oder es wird ein neuer Rechts- und Hochwert des Schnittpunkts berechnet, da der Versatz erfolgreich war.

Anmerkung: Der Rechts- und Hochwert des Schnittpunkts wird auf den Rechts- und Hochwert des Schachts zurückgesetzt, wenn der Schacht verschoben oder die Schnittpunktwerte gelöscht werden.
