Eine Schachtgrößenbibliothek enthält die zulässigen Schacht-, Verbindungs- und Zugangsgrößen, die von den automatischen Größenberechnungen für Schächte verwendet werden. Bibliotheken können als IDMHSX-Dateien gespeichert werden, damit sie freigegeben/wiederverwendet werden können.

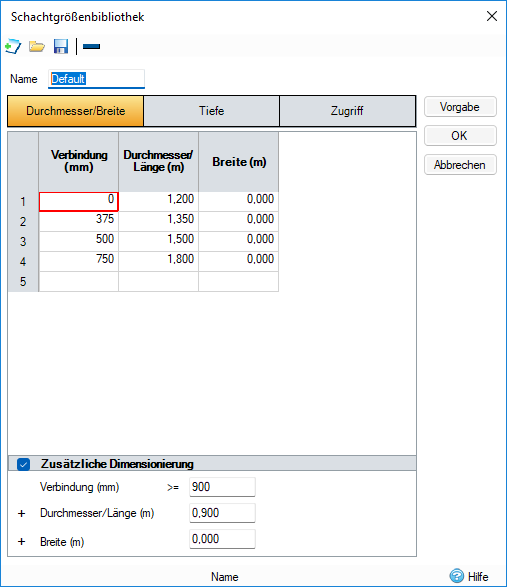

Durch Auswahl der Schachtgrößenbibliothek aus dem Formular für die Rohrdimensionskriterien können Sie eine Schachtgrößenbibliothek bearbeiten oder erstellen. Füllen Sie einfach jede der drei Registerkarten mit gültigen Daten aus.
Die Registerkarte Durchmesser/Breite legt fest, wie Durchmesser und Breite des Knotenpunkts basierend auf der ein-/ausgehenden Verbindung dimensioniert werden. In der ersten Spalte müssen der Durchmesser/die Breite der Verbindung eingegeben werden, in den anderen beiden Spalten müssen Durchmesser/Länge und Breite des Knotenpunkts eingegeben werden. Während der Dimensionierung wird die Verbindungsgröße mit den eingegebenen Werten für Durchmesser/Länge und Breite abgeglichen, um die Größe des Knotenpunkts festzulegen. Wenn keine Breite angegeben ist, wird jeder rechteckige Schacht kreisförmig angeordnet. Wird jedoch eine Breite angegeben, werden kreisförmige Schächte rechteckig angeordnet.
Auf dieser Registerkarte gibt es eine zusätzliche Dimensionierungsoption, mit der Sie eine Verbindungsgröße angeben können, bei deren Überschreitung sich der Durchmesser/die Länge und die Breite des Knotenpunkts um den eingegebenen Wert erhöhen. Dadurch kann der Knotenpunkt immer größer als die Verbindung dimensioniert werden.
Die Registerkarte Tiefe legt fest, wie Durchmesser und Breite des Knotenpunkts basierend auf der Knotenpunkttiefe dimensioniert werden. In der ersten Spalte müssen die Tiefen des Knotenpunkts eingegeben werden, in den anderen beiden Spalten müssen Durchmesser/Länge und Breite des Knotenpunkts eingegeben werden. Während der Dimensionierung wird die Knotenpunkttiefe mit den eingegebenen Werten für Durchmesser/Länge und Breite abgeglichen, um die Größe des Knotenpunkts festzulegen.
Während der Dimensionierung werden die Ergebnisse der beiden Registerkarten verglichen, und die jeweils größten Werte für Durchmesser und Breite werden ausgewählt.
Die Registerkarte Zugriff wird nur verwendet, wenn ein Versatz erforderlich ist. Auf dieser Registerkarte wird der Leiterüberstand anhand der Knotenpunkttiefe berechnet. In der ersten Spalte muss die Tiefe des Knotenpunkts, in der anderen Spalte der Leiterüberstand angegeben werden. Wenn die Versatzanforderungen erfüllt sind, wird die Tiefe des Knotenpunkts an den erforderlichen Leiterüberstand angepasst und bei der Versatzberechnung verwendet.
Auf der Registerkarte Zugriff sind auch die Einstellungen Podestbreite und Bermenerstellungsbreite verfügbar. Diese bestimmen, wie viel Platz auf beiden Seiten des Knotenpunkts verfügbar ist, wenn er von den ein- und ausgehenden Verbindungen unterteilt wird. Die Podestbreite ist die minimale Breite, gemessen von der Kante der Leiter zum Punkt, an dem sich die ein- und die ausgehende Verbindung treffen. Die Bermenerstellungsbreite ist die minimale Breite, gemessen von dem Punkt, an dem sich die ein- und die ausgehende Verbindung treffen, bis zur Kante des Knotenpunkts.
Mit der Schaltfläche Neu wird der Inhalt der aktuellen Schachtgrößenbibliothek gelöscht.
Die Schaltfläche Öffnen ermöglicht den Import von IDMHSX-Dateien oder den Import von Excel- und TXT-/CSV-Dateien mit dem universellen Import.
Mit der Schaltfläche Speichern wird die aktuelle Bibliothek als IDMHSX-Datei exportiert.
Mit der Schaltfläche Vorgabe wird die Standard-Schachtgrößenbibliothek geladen und in die entsprechenden Einheiten konvertiert.
