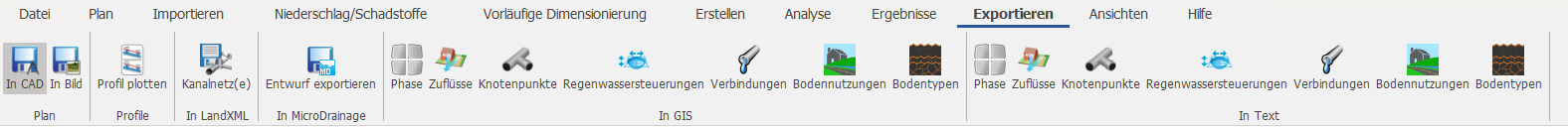

Das aktuelle Modell, das auf dem Plan angezeigt wird, lässt sich über die Schaltfläche In CAD in der Multifunktionsleiste Export in eine CAD-Datei (.dxf oder .dwg) exportieren.
Wenn Benutzer auf die Schaltfläche zum Speichern der CAD-Datei klicken, werden sie aufgefordert, einen Speicherort und einen Dateinamen für die exportierte CAD-Datei auszuwählen. Folgende Dateitypen sind verfügbar:
- AutoCAD 2013-Zeichnung (*.dwg)
- AutoCAD 2010-Zeichnung (*.dwg)
- AutoCAD 2013 DXF (*.dxf)
- AutoCAD 2010 DXF (*.dxf)
Diese Dateien liegen in Autodesk-Dateiformaten vor und können von jeder geeigneten Autodesk-Anwendung, z. B. Autodesk AutoCAD Civil 3D, gelesen werden.
Nachdem Benutzer Speicherort und Dateiname ausgewählt haben, wird eine weitere Meldung angezeigt, in der sie gefragt werden, ob alle oder nur die sichtbaren Layer exportiert werden sollen. Bei Auswahl einer dieser Optionen werden alle Layer in InfoDrainage exportiert, doch die Option Sichtbar führt dazu, dass nur Inhalte in den sichtbaren Layern exportiert werden. Beachten Sie, dass Benutzer über das Dialogfeld Anzeigeeinstellungen sehen können, welche Layer in InfoDrainage verfügbar sind und welche davon aktuell sichtbar sind.
Die exportierte Datei lässt sich dann in einer geeigneten Autodesk-Anwendung anzeigen. Bedenken Sie, dass die exportierte Datei zwangsläufig eine CAD-ähnliche Darstellung des Modells in InfoDrainage ist. Beispielsweise wird das Innere von Flächen nicht ausgefüllt; nicht alle Elementsymbole werden angezeigt, sondern stattdessen als kleiner Kreis oder kleines Quadrat dargestellt, wenn das Element keine Fläche aufweist; die Scheitelpunkte von Verbindungen und Konturen werden nicht angezeigt usw.
Benutzer können dann einzelne Layer unabhängig voneinander über das Layer-Dialogfeld ihrer Anwendung ein- und ausschalten.
Wenn ein Beschriftungslayer für Zuflüsse, Knotenpunkte, Regenwassersteuerungen oder Verbindungen exportiert wird, werden alle sichtbaren Anmerkungen ebenfalls mit der Beschriftung exportiert. In einigen früheren Versionen von InfoDrainage waren Attributlayer von XPS_ConnectionAttributes, XPS_StormwaterControlAttributes und XPS_JunctionAttributes vorhanden. Diese Layer enthielten mehrere Textzeilen, die bestimmte Parameter sowie deren Werte und Einheiten (falls zutreffend) für Verbindungen, Regenwassersteuerungen und Knotenpunkte anzeigen.
