Der Rechner für Wasserqualität basiert auf zwei Methoden zur Berechnung des resultierenden Volumens. Die erste Methode ist eine Berechnung der einfachen Wasserqualität, die zweite ist die Berechnung der Wasserqualität im Hinblick auf die Abflussverringerung.
Die verfügbaren Optionen variieren je nachdem, wie auf das Formular zugegriffen wird:
- Globaler Dimensionierungsmodus: Wenn Sie direkt über die Multifunktionsleiste Vorläufige Dimensionierung auf das Formular zugreifen, werden sämtliche Ergebnisse für alle Regenwassersteuerungen und Zuflüsse (wenn als Eingabetyp Planbereich verwenden festgelegt ist) in der aktuellen Phase angezeigt. Die Größe von Regenwassersteuerungen kann dann basierend auf den Ergebnissen der Berechnung mithilfe von Dimensionierungsoptionen angepasst werden.
- Individueller Regenwassersteuerungsmodus: Falls Sie über den Dimensionierungsrechner für Regenwassersteuerungen auf das Formular zugreifen, werden in den Ergebnissen nur die einzelne zu dimensionierende Regenwassersteuerung und die Details der Zuflüsse angezeigt, die durch diese Regenwassersteuerung entwässert werden (wenn der Eingabetyp Planbereich verwenden lautet). Auf diese Weise kann das von dieser einzelnen Regenwassersteuerung benötigte Volumen ermittelt und dann zur isolierten Dimensionierung verwendet werden.
Eingabe
Einfaches Wasserqualitätsvolumen
WQv = R(P * Cv * A)
WQv = Wasserqualitätsvolumen / aufbereitbares Volumen P = Niederschlagstiefe Cv = Abflusskoeffizient A = Fläche R = Anteil des erforderlichen Abflussvolumen (Vorgabe ist 100 %)
Abflussverringerung
WQv = P * Rv * A / 12
WQv = Wasserqualitätsvolumen / aufbereitbares Volumen (Morgen – Fuß) P = das 90. Perzentil Niederschlag (Zoll) Rv = 0.05 + 0.009 * I
I = Prozentsatz der undurchlässigen Überdeckung
A = Fläche (Morgen)
Die Wasserqualitätsvolumen-Methode kommt in einer Vielzahl von US-Regionen zum Einsatz, wobei der Abflusskoeffizient (Rv) anhand von Prozentsatz undurchlässig berechnet wird, einschließlich NYS Design Manual und Atlanta Stormwater Manual.

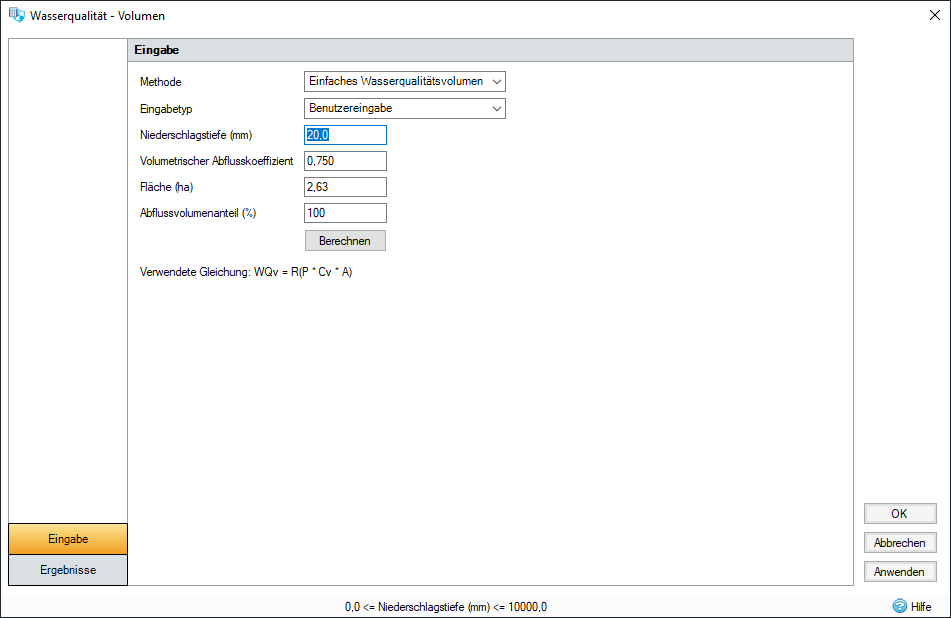

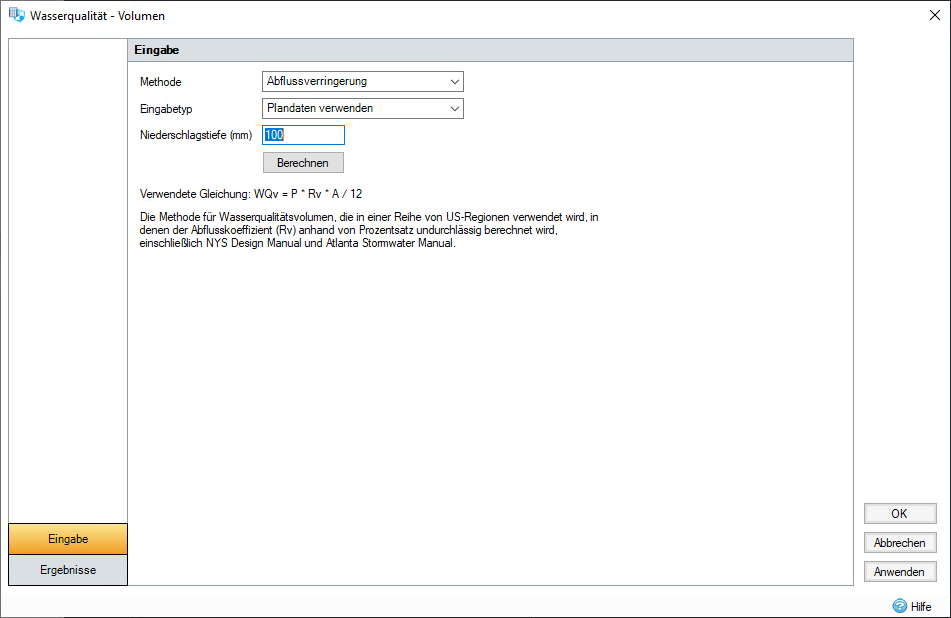

Bei beiden Methoden lässt sich der Eingabetyp auswählen, sodass sich Benutzer zwischen zwei Optionen entscheiden können:
- Bei der Option Benutzereingabe wird das resultierende Volumen basierend auf Niederschlagstiefe und methodenspezifischen Variablen berechnet.
- Bei Plandaten verwenden werden die Informationen aus den Zuflüssen im Plan verwendet (Prozentsatz undurchlässig/Abflusskoeffizient und Fläche). Sie müssen lediglich Niederschlagstiefeeingeben.

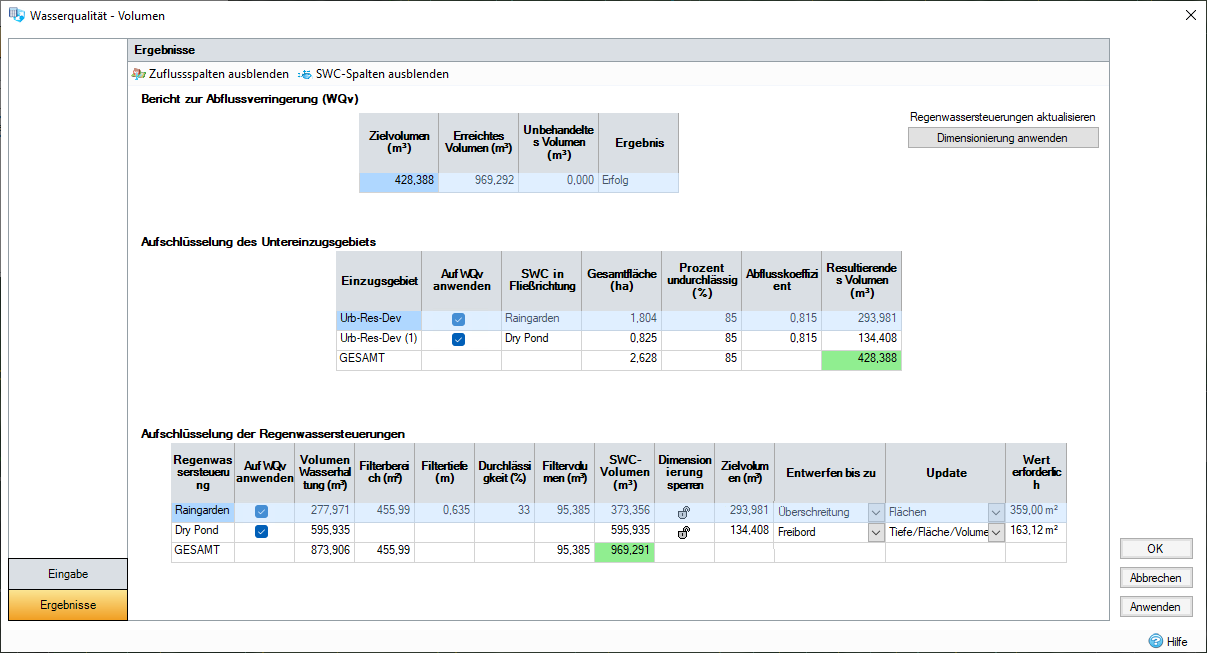

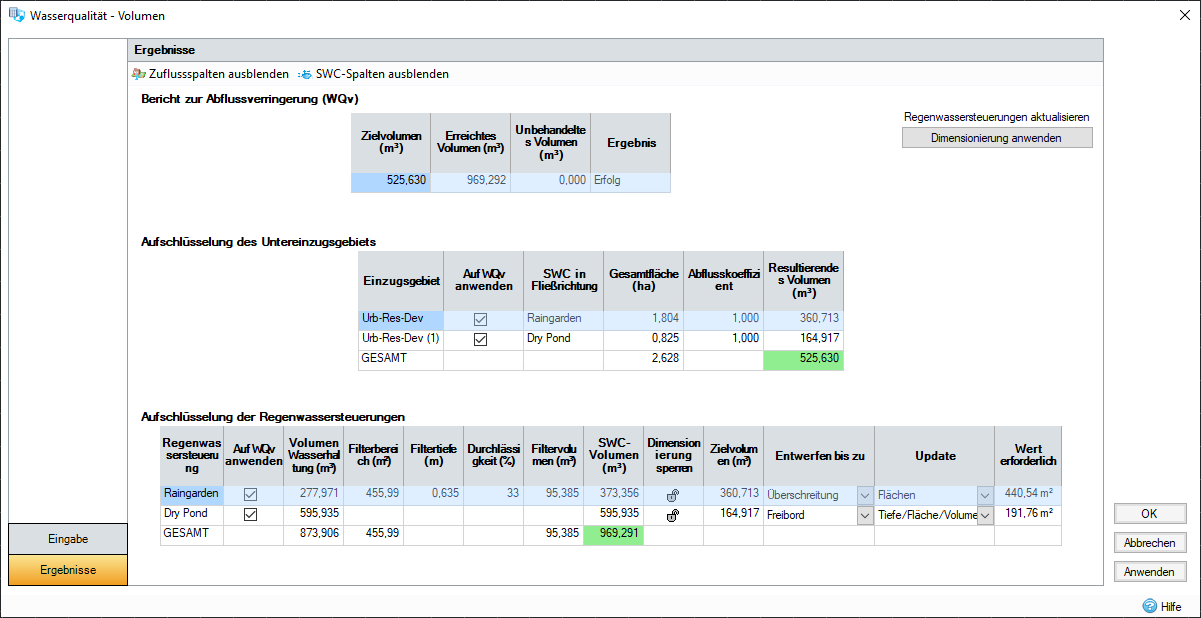

Ergebnisse
Wenn alle Variablen wie erforderlich festgelegt wurden, klicken Sie auf Berechnen, um das Ergebnis zu generieren. Wenn die Eingaben falsch sind, wird entweder eine Warnung im Formular angezeigt, oder das Formular Validieren erscheint, um die Fehler in den Plandaten anzugeben.
Auf der Registerkarte Ergebnisse werden die Zusammenfassungstabelle und eine Aufschlüsselung der Zuflüsse und Regenwassersteuerungen angezeigt.
Werkzeugkasten: Der Werkzeugkasten bietet zwei Optionen, mit denen sich die zusätzlichen Spalten in den Tabellen für Zuflüsse und Regenwassersteuerungen ausblenden lassen.
Zusammenfassungstabelle: Hier wird eine Aufschlüsselung der Berechnungsergebnisse im Vergleich zur aktuellen Phase oder Regenwassersteuerung angezeigt. Die Spalten lauten wie folgt:
Zielvolumen: Das resultierende Volumen, das sich aus der Berechnung ergibt.
Erreichtes Volumen: Das in der/den Regenwassersteuerung(en) verfügbare Volumen innerhalb der aktuellen Phase.
Unbehandeltes Volumen: Die Menge des Volumens, die derzeit unbehandelt ist, d. h. Zielvolumen - Erreichtes Volumen.
Status: Zeigt das Ergebnis an. Erfolg wird angezeigt, wenn das erreichte Volumen größer oder gleich dem Zielvolumen ist; ansonsten lautet der Status Fehler.
Zuflusstabelle: Zeigt eine Aufschlüsselung der Teileinzugsgebiete innerhalb der aktuellen Phase zusammen mit dem Volumen an, das sie basierend auf der ausgewählten Methode zum Zielvolumen beitragen. Diese Tabelle wird nur angezeigt, wenn der Eingabetyp Plandaten verwenden ausgewählt ist. Falls Sie über den Dimensionierungsrechner für Regenwassersteuerungen auf den Rechner zugreifen, ist der Inhalt der Zuflüsse auf diejenigen beschränkt, die direkt mit der jeweiligen Regenwassersteuerung verbunden sind oder über Knotenpunkte stromaufwärts einfließen, aber nicht durch eine andere Regenwassersteuerung verlaufen. Die Spalten lauten wie folgt:
Einzugsgebiet: Der Name des Zuflusses.
Auf WQv anwenden: Ermöglicht es Ihnen, Zuflüsse in Berechnungen einzubeziehen oder daraus auszuschließen. Dadurch werden sie aus der Gesamtmenge des Zielvolumens in der Zusammenfassungstabelle entfernt.
SWC stromabwärts (nur globaler Modus): Die Regenwassersteuerung, in die der jeweilige Zufluss abfließt.
Gesamtfläche: Die vom Einzugsgebiet bereitgestellte Gesamtfläche.
Prozentsatz undurchlässig: Der undurchlässige Prozentsatz für das Einzugsgebiet, wie auf der Registerkarte Landnutzung angegeben (wird nur für die Abflussverringerung angezeigt).
Abflusskoeffizient: Der angezeigte Wert hängt von der verwendeten Methode ab:
- Einfaches Wasserqualitätsvolumen: Der Abflusskoeffizient aus der Abflussmethode Zuflüsse.
- Abflussverringerung: Der berechnete Rv-Wert, d. h. 0.05 + 0.009 * Prozentsatz undurchlässig (angegeben auf der Registerkarte Landnutzung des jeweiligen Zuflusses).
Resultierendes Volumen: Das Gesamtvolumen, das einzelne Einzugsgebiete zur Berechnung beitragen.
Regenwassersteuerungstabelle: Diese Tabelle zeigt eine Aufschlüsselung der einzelnen Regenwassersteuerungen mit der Volumenkapazität, die sie zum erreichten Volumen beitragen. Diese Tabelle erscheint nur, wenn die aktuelle Phase über Regenwassersteuerungen verfügt. Falls Sie über den Dimensionierungsrechner für Regenwassersteuerungen auf den Rechner zugreifen, zeigt die Tabelle nur die zu dimensionierende Regenwassersteuerung an. Die Spalten lauten wie folgt:
Regenwassersteuerung: Der Name der entsprechenden Regenwassersteuerung.
Auf WQv anwenden (nur globaler Modus): Ermöglicht es Ihnen, Regenwassersteuerungen in Berechnungen einzubeziehen oder daraus auszuschließen. Dadurch werden sie aus der Gesamtmenge des erreichten Volumens in der Zusammenfassungstabelle entfernt.
Volumen Wasserhaltung: Das verfügbare Volumen im Wasserhaltungsaspekt der Regenwassersteuerung. Dazu gehören Biorückhaltung (Wasserhaltungsbereich), Drängraben (Drängraben), Becken, Tanks und benutzerdefinierte Regenwassersteuerungen.
Filterbereich: Der Planbereich des Filteraspekts einer Regenwassersteuerung. Dazu gehören Biorückhaltung (Filter), Drängraben (Graben), durchlässige Befestigung, Versickerungsgräben und trockene Brunnen.
Filtertiefe: Die Tiefe des Filteraspekts einer Regenwassersteuerung.
Porosität: Die Porosität des Filteraspekts einer Regenwassersteuerung.
Filtervolumen: Das verfügbare Volumen im Filteraspekt der Regenwassersteuerung.
Resultierendes Volumen: Das in der Regenwassersteuerung verfügbare Gesamtvolumen, d. h. Volumen Wasserhaltung + Filtervolumen.
Dimensionierung sperren (nur globaler Modus): Ermöglicht es Ihnen, Regenwassersteuerungen in Berechnungen einzubeziehen oder daraus auszuschließen. Dadurch werden sie aus der Gesamtmenge des erreichten Volumens in der Zusammenfassungstabelle entfernt.
Zielvolumen (nur globaler Modus): Das Wasserqualitätsvolumen, das durch die Berechnung des Planbereichs ermittelt wurde, der durch die Regenwassersteuerung entwässert wird. Dies ist das Volumen, das zur Dimensionierung der Regenwassersteuerung verwendet wird.
Entwerfen bis zu (nur globaler Modus): Wählen Sie die Höhe aus, bis zu der das Volumen bei der Dimensionierung bereitgestellt werden soll:
- Überschreitung: Die Überschreitungshöhe der Regenwassersteuerung.
- Freibord: Die Freibordhöhe der Regenwassersteuerung, d. h. Überschreitungshöhe - Freibordtiefe. Anmerkung: Wenn der Freibord nicht angegeben ist, wird die Überschreitungshöhe verwendet.
- Niedrigster Auslass: Die Sohlenhöhe des niedrigsten Auslasses mit einem festgelegten Steuerelement. Anmerkung: Wenn die Sohlenhöhe des Steuerelements unterhalb der Basishöhe der Struktur liegt (oder Wasserhaltung/Drängraben in einer Biorückhaltung/einem Drängraben), wird das Steuerelement nicht berücksichtigt. Wenn keine Auslässe vorhanden sind, wird die Überschreitungshöhe verwendet.
Update (nur globaler Modus): Wählen Sie einen Parameter aus, der aktualisiert werden soll, wenn die Regenwassersteuerung an das Zielvolumen angepasst wird. Diese Liste ist spezifisch in Bezug auf die Art von Regenwassersteuerung, und die meisten Optionen sind selbsterklärend, z. B. Länge, Breite, Basishöhe usw. Bei zwei Optionen ist möglicherweise eine ausführlichere Erläuterung notwendig:
- Flächen (nur für Becken und Tanks): Wenn Sie bei der Angabe eines neuen Volumens diesen Parameter zum Aktualisieren auswählen, wird die Querschnittsfläche für jeden Eintrag in der Tabelle für Tiefe/Fläche/Umfang von Becken und Tanks um denselben Skalierungsfaktor skaliert, um das angegebene Volumen zu erreichen. Darüber hinaus wird der Umfangswert jedes Eintrags in der Tabelle für Tiefe/Fläche/Umfang auf den kreisförmigen Umfang der neuen Fläche festgelegt.
- Anzahl der trockenen Brunnen (nur für trockene Brunnen): Wenn Sie bei der Angabe eines neuen Volumens diese Option zum Aktualisieren auswählen, wird der Parameter Anzahl der trockenen Brunnen auf die minimale Anzahl von trockenen Brunnen der aktuellen Bemaßungen eingestellt, die erforderlich ist, um mindestens das angegebene Volumen zu erreichen.
Update erforderlich (nur globaler Modus): Die Änderung an der unter Update ausgewählten Bemaßung, die erforderlich ist, um das Zielvolumen zu erreichen. Dies wird nur angewendet, wenn Sie auf die Schaltfläche Anwenden klicken.
Dimensionierung von Regenwassersteuerungen:
Wenn Sie das Formular im globalen Dimensionierungsmodus verwenden, ist es möglich, mit einem einzigen Klick eine Dimensionierung aller Regenwassersteuerungen in der aktuellen Phase durchzuführen. Diese Option ist verfügbar, wenn auf der Registerkarte Eingabe der Eingabetyp Plandaten verwenden ausgewählt ist. Dadurch wird die Zuflusstabelle auf der Registerkarte Ergebnisse zusammen mit den Dimensionierungsoptionen in der Regenwassersteuerungstabelle aktiviert.
Konfiguration
Wählen Sie die erforderlichen Zuflüsse mit der Option Auf WQv anwenden in der Zuflusstabelle aus. Nicht ausgewählte Elemente werden nicht in die Berechnungen einbezogen. Dies wird im Gesamtzielvolumen in der Zusammenfassungstabelle sowie im einzelnen Zielvolumen berücksichtigt, das bei der Regenwassersteuerung stromabwärts angezeigt wird.
Konfigurieren Sie die Dimensionierungsanforderungen für jede Regenwassersteuerung:
- Auf WQv anwenden: Deaktivieren Sie alle Regenwassersteuerungen, die bei der Berechnung der Gesamtwasserqualität nicht berücksichtigt werden sollen.
- Dimensionierung sperren: Sperren Sie alle Regenwassersteuerungen, deren Größe nicht geändert werden soll.
- Entwerfen bis zu: Legen Sie fest, bis zu welcher Höhe die Dimensionierung durchgeführt werden soll.
- Update: Wählen Sie die Bemaßung aus, die für jede Regenwassersteuerung angepasst werden soll.
- Update erforderlich: Überprüfen Sie, ob die ausgewählten Optionen zu einem gültigen Ergebnis führen. Ist dies nicht der Fall, können Sie die Option zum Aktualisieren anpassen und/oder kleinere Änderungen an der Regenwassersteuerung über die Draufsicht oder die Strukturansicht vornehmen.
Anwenden von Änderungen
Nachdem Sie die Dimensionierungsoptionen wie erforderlich konfiguriert haben, klicken Sie auf die Schaltfläche Dimensionierung anwenden neben der Zusammenfassungstabelle, um die Dimensionierung durchzuführen.
Die Ergebnisse werden aktualisiert, um die neuen verfügbaren Volumen zu bestätigen, und die Auswirkungen auf den Bericht werden in der Zusammenfassungstabelle angezeigt.
Übernehmen von Änderungen
Der Dimensionierungsvorgang kann bei Bedarf wiederholt werden, bis ein zufriedenstellendes Ergebnis erzielt wurde.
Klicken Sie dann entweder auf die Schaltfläche Anwenden oder OK, um die Änderungen aus dem Formular zu übernehmen. Dadurch werden die Regenwassersteuerungen innerhalb der aktuellen Phase aktualisiert.
Alternativ können Sie auf die Schaltfläche Abbrechen klicken, um alle vorgenommenen Änderungen ohne Auswirkungen auf den Entwurf zu verwerfen.
