Ein Setup enthält alle erforderlichen Einstellungen und Elemente zur Fertigung des Bauteils. Sie erstellen Setups als Teil eines TruFiber Fertigungsprozesses. Ein Setup umfasst eine Maschine, Achsensysteme und Ebenen. Sie sollten all dies vorbereitet haben, bevor Sie ein Setup erstellen. Wenn Sie das Setup erstellt haben, können Sie ein Programm und einen Werkzeugweg erstellen.
Setup erstellen
- Navigieren Sie in einem Prozessdokument zum Knoten Prozess im TruFiber-Browser, und wählen Sie diesen aus.

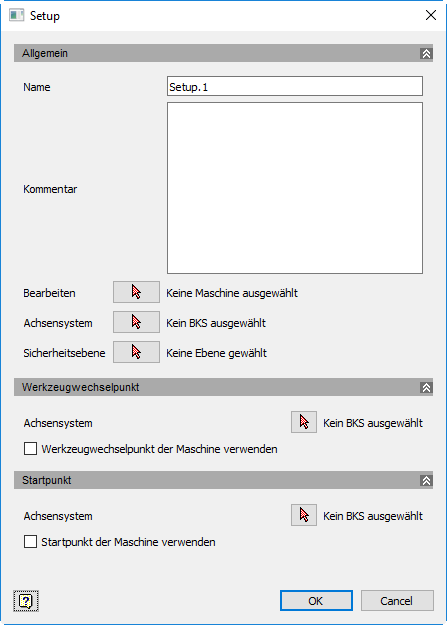

- Klicken Sie in der Multifunktionsleiste von TruFiber auf Setup, um das Dialogfeld Setup zu öffnen.
- Geben Sie einen Namen und Kommentare für das Setup ein.
Dem Setup Maschine, Achsensystem und Sicherheitsebene hinzufügen
- Erweitern Sie die Knoten im TruFiber-Browser, um die Ebenen, Achsensysteme und Maschinenverknüpfungskomponenten anzuzeigen.
- Klicken Sie im Dialogfeld Setup auf den Auswahlpfeil Maschine
, und wählen Sie die Maschinenverknüpfung im TruFiber-Browser aus.
- Klicken Sie im Dialogfeld Setup auf den Auswahlpfeil Achsensystem , und wählen Sie das zu verwendende Referenzachsensystem im TruFiber-Browser aus.
- Klicken Sie im Dialogfeld Setup auf den Auswahlpfeil Sicherheitsebene , und wählen Sie die Sicherheitsebene, die Sie erstellt haben, im TruFiber-Browser aus.

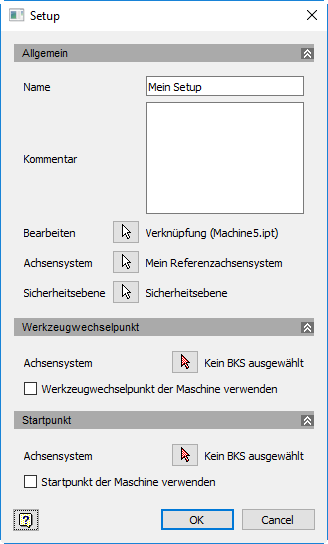

Die Maschine, das Achsensystem und die Sicherheitsebene werden jetzt im Dialogfeld Setup aufgeführt.
Werkzeugwechsel- und Startpunkte für das Setup festlegen
- Klicken Sie im Dialogfeld Setup unter Werkzeugwechselpunkt auf den Auswahlpfeil Achsensystem .
- Wählen Sie einen Werkzeugwechselpunkt im TruFiber-Browser aus.
- Klicken Sie im Dialogfeld Setup unter Startpunkt auf den Auswahlpfeil Achsensystem .
- Wählen Sie einen Startpunkt im TruFiber-Browser aus.
- Wählen Sie alternativ Startpunkt der Maschine verwenden oder Werkzeugwechselpunkt der Maschine verwenden aus, um die Punkte zu verwenden, die beim Erstellen für die Maschine eingerichtet wurden.
Die Auswahl wird im Dialogfeld Setup angezeigt.

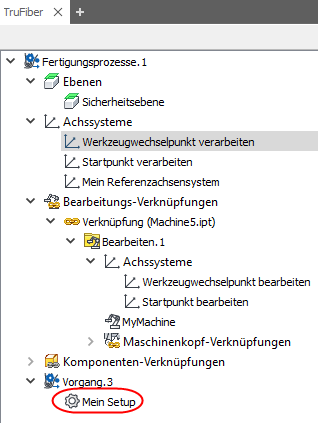

Wenn Sie das Setup abgeschlossen haben, wird der entsprechende Knoten dem TruFiber-Browser unterhalb des Prozesses hinzugefügt.
