Capas
Organice el dibujo mediante la asignación de objetos a capas.
Cuando un dibujo se convierte en un elemento visualmente complejo, puede ocultar los objetos que no necesita ver actualmente.

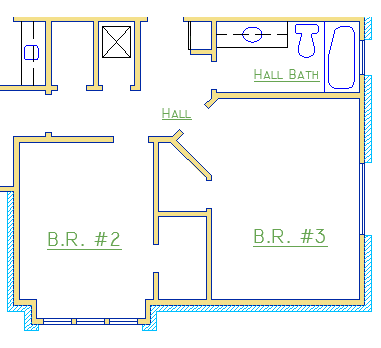

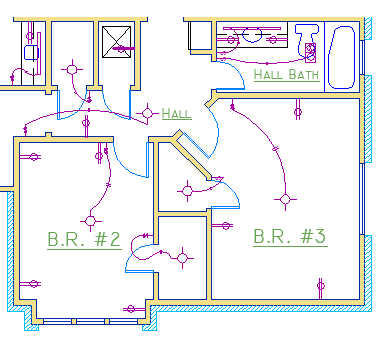

En el dibujo siguiente, las puertas y el cableado eléctrico se han ocultado temporalmente desactivando sus capas.

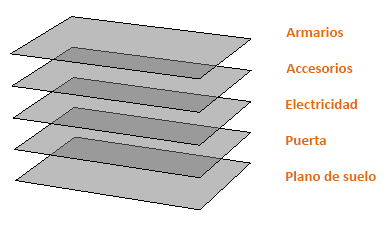

Puede obtener este nivel de control mediante la organización de los objetos del dibujo en capas asociadas a una función o un objetivo específicos. Puede resultar útil imaginar que las capas son como hojas de plástico transparentes:
Las capas le permiten realizar lo siguiente:
- Asociar objetos según su función o ubicación.
- Mostrar u ocultar todos los objetos relacionados en una única operación.
- Forzar el tipo de línea, el color y otras normas de propiedades para cada capa.
Importante Resista la tentación de crear todos los elementos en una capa. Las capas son la función de organización más importante de los dibujos de AutoCAD.
Controles de capa
Haga clic en la ficha Capas del panel de la izquierda.

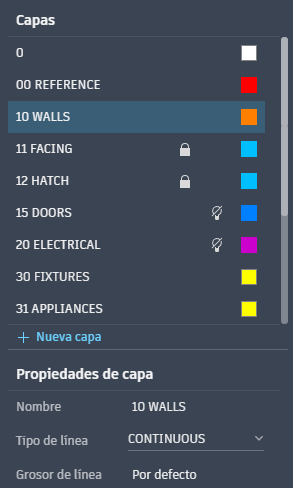

A continuación, se señala lo que el Administrador de propiedades de capas muestra en este dibujo.
La capa resaltada 10 WALLS es la actual. Todos los nuevos objetos se colocan automáticamente en esa capa.
Activar y desactivar capas En la imagen anterior, observe los iconos de bombilla que aparecen junto a dos de las capas. Estas capas se han desactivado para ocultar las puertas y el cableado eléctrico en el plano de planta. Para activar y desactivar las capas, haga clic en la bombilla.
Bloquear capas Observe también el icono de candado que aparece junto a dos de las capas. Los objetos de las capas bloqueadas no se pueden modificar en el dibujo hasta que se desbloqueen.
Recomendaciones prácticas
- En dibujos complejos, es recomendable utilizar una norma de nomenclatura de capas. En este ejemplo, se utiliza un número de dos dígitos delante de cada nombre de capa para facilitar el orden y la organización.
- La capa 0 es la capa por defecto que existe en todos los dibujos y presenta algunas propiedades esotéricas. En lugar de utilizar esta capa, es conveniente que cree sus propias capas con nombres descriptivos.
- Cree una capa oculta para la geometría de construcción, la geometría de referencia y las notas de uso entre bastidores que normalmente no es necesario ver o imprimir.
- En ocasiones, asegúrese de que los objetos que cree estén en la capa correcta. Es fácil olvidar esta acción, pero también es fácil de definir. Si desea desplazar objetos a una capa diferente, puede hacerlo en la ficha Propiedades, que se describe detalladamente en el tema Propiedades.
Mantener las normas
Es importante establecer o cumplir una norma de capa en toda la empresa. Con una norma de capa, la organización de los dibujos será más lógica, coherente, compatible y sostenible con el tiempo y entre departamentos. Las normas de capa son fundamentales para los proyectos en equipo.
Resumen
Las capas organizan el dibujo, lo que le permite suprimir temporalmente la visualización de los datos gráficos que no se necesiten. También puede asignar las propiedades por defecto, como el color y el tipo de línea, a cada capa.
Nota Algunos usuarios de AutoCAD con experiencia establecen propiedades solo mediante la modificación de capas, mientras que otros las definen con independencia de las capas o en combinación con estas. La asignación de propiedades a objetos se describe en el tema Propiedades.
