En determinados casos, especialmente cuando se incluyen dibujos de ensamblaje que contienen accesorios añadidos por el usuario, es necesario modificar mediante programación los dibujos relacionados para actualizar las anotaciones del dibujo correspondiente u otros elementos. Si el dibujo contiene una regla de iLogic llamada C360_OnPublishDrawing, el sistema C360 ejecutará la regla cuando un usuario solicite dicho dibujo.
Ejemplos de cómo se puede utilizar la regla C360_OnPublishDrawing:
- Ajuste de la escala de las vistas para adaptarlas correctamente en el plano, según el tamaño actual del modelo.
- Identificación de cualquier accesorio añadido y adición de cotas apropiadas a las vistas correspondientes.
- Adición de planos adicionales y vistas para cada accesorio añadido.
Es responsabilidad del usuario administrador programar la regla para ejecutar la acción deseada.

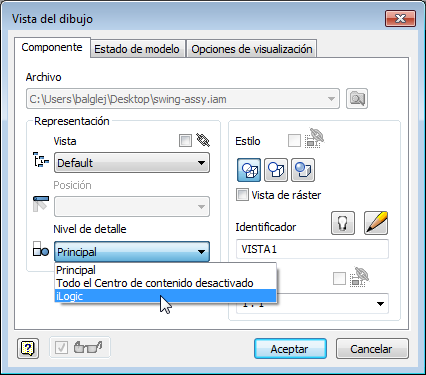

Nota: Es importante que las vistas del dibujo hagan referencia al nivel de detalle correcto para el modelo. Al utilizar los accesorios de arrastrar y soltar, Configurator 360 creará un nuevo nivel de detalle no principal si no existe. Para que el dibujo haga referencia al correcto, debe crearlo de antemano en el ensamblaje (normalmente ya existirá).
Para personalizar un dibujo al publicar:
- Añada la regla de iLogic C360_OnPublishDrawing a su archivo IDW. Es su responsabilidad programar la regla. Probablemente será necesario utilizar los fragmentos de iLogic en la API avanzada del dibujo para obtener acceso a la API completa de Inventor.

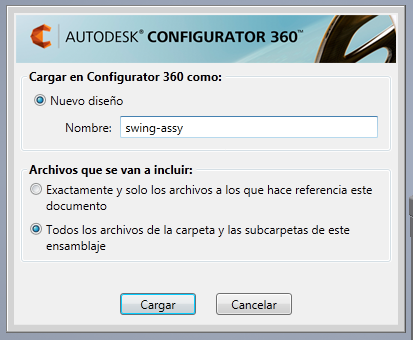

- Cargue el diseño base. Si actualiza desde Inventor, seleccione Todos los archivos de la carpeta y las subcarpetas de este ensamblaje. Si desea crear su propio archivo ZIP, asegúrese de incluir el archivo IDW.

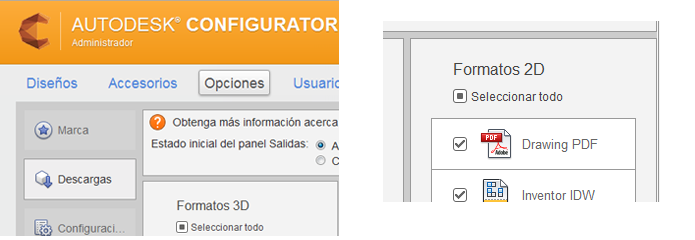

- Seleccione los tipos de salida apropiados (PDF, por ejemplo) en la ficha Opciones de las descargas de Configurator 360.
