Antes de cargar un modelo, asegúrese de revisar Limitaciones y problemas conocidos.
Cargar un diseño de pieza
En Configurator 360
- Vista Administrador

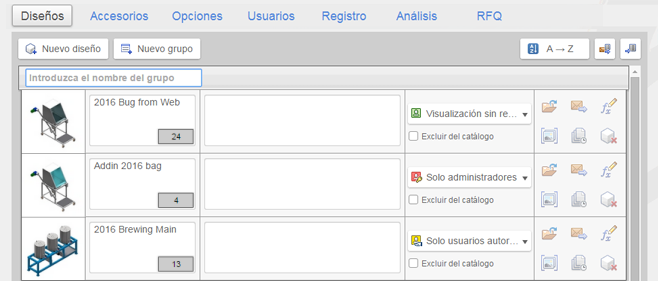

ficha Diseños Nuevo diseño
.
- Escriba un nombre. Este nombre se muestra en el catálogo para los usuarios finales. Puede contener espacios y puede ser diferente del nombre de archivo o de cualquier contenido del archivo cargado.

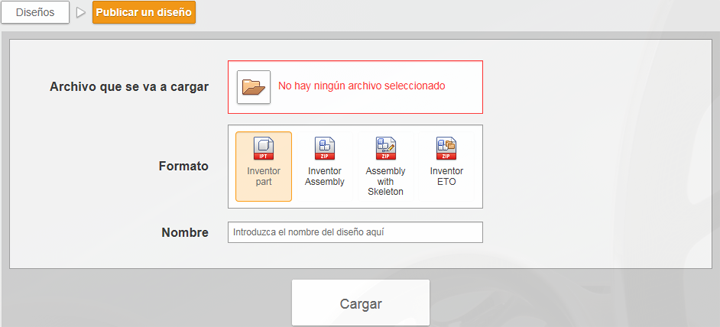

- Buscar y cargar un archivo IPT. En ocasiones se muestra el mensaje Pendiente. Según el tamaño y la complejidad del diseño o la actividad del servidor, es posible que la carga del diseño tarde unos instantes. Actualice el navegador para ver la URL generada.
El diseño cargado se muestra en la lista de la página Diseños. Solo los administradores pueden ver este diseño hasta que cambie el acceso.
Cuando cargue un nuevo diseño, compruebe que funciona correctamente. Vaya al catálogo para ver y configurar el modelo.
En Inventor
- En un archivo de pieza, en la ficha Autodesk 360 de la cinta de opciones panel Configurator 360, seleccione Cargar en Configurator 360 .
- En el cuadro de diálogo Autodesk Configurator 360, escriba un nombre para el diseño y haga clic en Cargar para iniciar Configurator 360.
Cargar un diseño de ensamblaje
Antes de cargar
Antes de cargar un diseño, siga estas pautas para que los modelos funcionen correctamente en Configurator 360.
- Configurator 360 proporciona su propio archivo IPJ y no utiliza ningún archivo IPJ de un ensamblaje.
- Si un ensamblaje contiene reglas para desactivar componentes, ejecútelo en un nivel de detalle definido por el usuario y guárdelo mientras este nivel de detalle esté activo. En Configurator 360, se ejecuta en un nivel de detalle definido por el usuario.
- En un ensamblaje, las anulaciones de aspecto de los componentes no se muestran. Cambie el aspecto de la pieza.
- Puede tener código en una DLL en la carpeta del proyecto.
- iLogic Un ensamblaje cargado puede contener reglas de iLogic externas, siempre que estén en la misma carpeta que el ensamblaje de nivel superior.
En Configurator 360
- Añada los archivos de ensamblaje en un único archivo zip con 7-zip. Incluya los archivos IDW o DWG en el archivo ZIP para que el usuario final pueda descargarlos. Haga coincidir la estructura de carpetas del archivo ZIP con la estructura de carpetas original. Haga clic con el botón derecho en Enviar antes de cargar el modelo en una carpeta comprimida (ZIP) de Configurator 360 o carpeta de WinZip.
Nota: Configurator 360 no admite WinRAR.
No debe superar los 500 MB en una sola carpeta.
- Para minimizar el tiempo de carga, elimine los archivos innecesarios del archivo ZIP. Un archivo de ensamblaje de menos de 500 MB suele cargar en unos segundos y se muestra la URL.

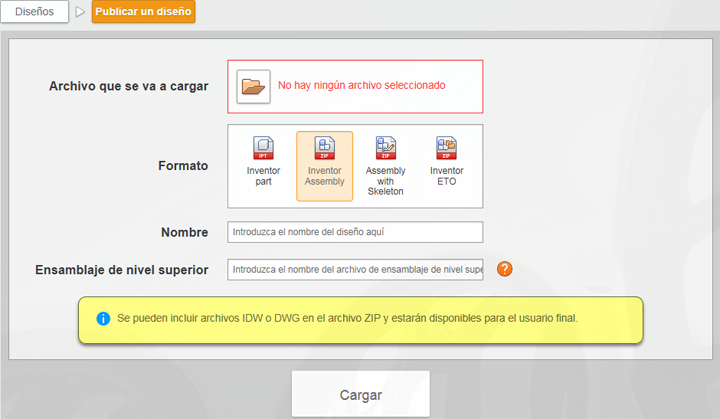

- En la vista Administrador ficha Diseños, seleccione Nuevo diseño .
- En la barra Archivo que se va a cargar, seleccione la carpeta deseada y busque el archivo de ensamblaje.
- Seleccione el ensamblaje de Inventor o el ensamblaje con esqueleto e introduzca un nombre para el diseño. El nombre del ensamblaje superior debe ser exclusivo dentro del archivo ZIP.
En Inventor
- En un archivo de ensamblaje, en la ficha Autodesk 360 de la cinta de opciones panel Configurator 360, seleccione Cargar en Configurator 360 .
- En el cuadro de diálogo Autodesk Configurator 360, escriba un nombre para el diseño y haga clic en Cargar para iniciar Configurator 360.
Acerca de los formatos
-
- Pieza de Inventor (sin referencias externas)
- No requiere más información. Aunque sea posible cargar más archivos IPT, existen algunas limitaciones y restricciones. Dado que el servidor de Configurator 360 obtiene un solo archivo IPT, no puede hacer referencia a otros archivos del proyecto de Inventor. Los diseños IPT pueden incluir reglas de iLogic, pero no admiten métodos, los cuales se almacenan en un archivo independiente.
- Ensamblaje de Inventor (comprimido)
- Requiere un único archivo comprimido de al menos un archivo IAM (ensamblaje), así como cualquier archivo IAM e IPT relacionado. Se pueden incluir archivos IDW o DWG y cualquier otro archivo relacionado. Requiere que se especifique el nombre del archivo de ensamblaje de nivel superior (incluida la extensión .iam) creado por Configurator 360.
Puede utilizar la opción estándar de Windows, es decir, hacer clic con el botón derecho -> Enviar a -> Carpeta comprimida (en zip), o bien herramientas de compresión como WinZip o WinRAR. Utilice una única carpeta en el nivel superior del archivo ZIP. Haga coincidir la estructura de carpetas del archivo ZIP con la estructura de carpetas original.
Para minimizar el tiempo de carga, elimine las versiones antiguas u otros archivos innecesarios del archivo ZIP.
Si se incluyen reglas externas de iLogic en la carpeta del proyecto, significa que son correctas. Puede tener código en una DLL. El archivo IPJ, si existe, no se utiliza. Configurator 360 proporciona el suyo propio.
- Ensamblaje con esqueleto (comprimido)
- Es similar al archivo IAM comprimido, pero utiliza además un archivo IPT de esqueleto o maestro del que se obtendrán los parámetros.
- ETO de Inventor (comprimido)
- Utiliza archivos de Autodesk Inventor ETO. Los proyectos ETO no requieren esqueleto ni IAM de nivel superior. En cambio, requieren un diseño raíz o de nivel superior, un archivo de proyecto y los archivos que necesite Inventor para una aplicación completa.
La configuración de un proyecto de ETO para utilizar con Configurator 360 está fuera del ámbito de este documento. Resumiendo, incluya la herramienta UiPartMixin de diseño ETO raíz. Solo se muestran los elementos de la interfaz de usuario generados por los hijos de UIProperty (como NumberProperty). Las aplicaciones ETO no utilizan los parámetros de Inventor directamente.
Este formato de carga requiere que se incluya el archivo IPJ.
Para obtener más ayuda, póngase en contacto con el canal de soporte de Inventor ETO.
