Orígenes de unión
Un Origen de la unión define la geometría que se utilizará para relacionar dos o más componentes con uniones en Fusion.
- El comando Unión crea orígenes de unión en el contexto de una unión específica.
- El comando Origen de la unión crea orígenes de unión independientes para facilitar ubicaciones de unión más complejas.

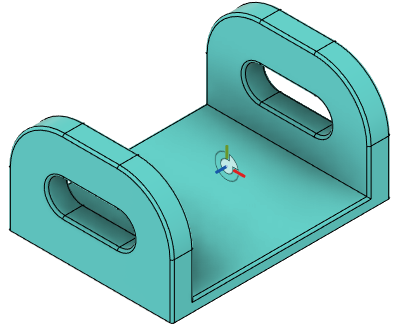

Cuando se crea una unión, un icono representa el Origen de la unión
. Es una representación visual que ayuda a comprender cómo se ensambla una unión.
Cuando se crea una unión, se coloca un origen de la unión en cada componente mediante el forzado a la geometría de componente o de construcción.
Puede considerar cada origen de la unión como un sistema de coordenadas, donde la cara plana del icono Origen de la unión representa el Plano XY.
El eje rojo representa el Eje X en la dirección positiva.
El eje verde representa el Eje Y en la dirección positiva.
El lado blanco del icono Origen de la unión representa el Eje Z en la dirección positiva.
El lado naranja del icono Origen de la unión representa el Eje Z en la dirección negativa.
Modo
Puede elegir entre tres modos de origen de la unión:
| Modo de origen de la unión | Descripción |
|---|---|
 Simple |
Crea el origen de una unión en una cara, una arista o un punto para alinear los componentes. |
 Entre dos caras |
Crea el origen de una unión para centrar un componente entre dos caras. |
 Intersección de dos aristas |
Crea el origen de una unión para alinear los componentes en la intersección extendida de dos aristas. |
Visibilidad
En la barra Navegación de la parte inferior del lienzo, haga clic en Configuración de visualización > Visibilidad de objetos > Orígenes de unión para activar o desactivar la visibilidad de los orígenes de unión en el diseño activo.
Haga clic en Configuración de visualización > Visibilidad de objetos > Ejes de origen de unión para activar o desactivar la visibilidad de solo los ejes de los orígenes de unión en el diseño activo.
