Relaciones de ensamblaje

En el área de trabajo Diseño de Fusion, puede crear diferentes tipos de relaciones entre los componentes para definir su posición, sus grados de libertad, y movimiento relativos en un ensamblaje.

Utilice las herramientas siguientes del panel Diseño > Ensamblar para crear y modificar relaciones entre componentes:

• Restringir componentes : restrinja la geometría para colocar dos o más componentes relacionados entre sí, reduzca los grados de libertad en el ensamblaje y cree una Relación de restricción entre los componentes.
• Unión : crea una unión entre componentes que aún no se han colocado relacionados entre sí.
• Unión conforme a obra : crea una unión entre componentes que ya están colocados relacionados entre sí.
• Origen de la unión : crea y coloca un sistema de coordenadas en un componente que se puede utilizar para definir una relación de ensamblaje más adelante.
• Grupo rígido : bloquea los componentes para que se muevan juntos en un ensamblaje.
• Relación de tangente : crea una relación de tangente entre una cara en un componente y un conjunto de caras conectadas en otro componente de un ensamblaje.
• Uniones de animación : modifica las entradas de movimiento de las uniones, como el ángulo de rotación y la distancia, para controlar los grados de libertad.
• Vínculo de movimiento : enlaza el movimiento de dos uniones.

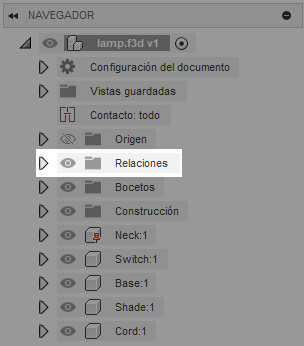

Cuando se crea una nueva relación entre componentes, aparece en la carpeta Navegador > Relaciones.

Restricciones de ensamblaje

Una Restricción es una relación ensamblaje que obliga a geometría a colocar dos o más componentes relacionados entre sí.

Utilice restricciones para bloquear los grados de libertad disponibles (DOF) y reducir la complejidad de las relaciones entre componentes. Puede crear varias restricciones a la vez para crear un conjunto.

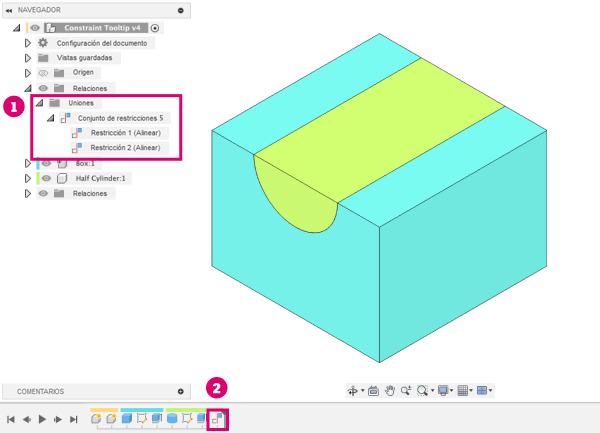

Restringir puntos de acceso

Existen dos puntos de acceso en los que se puede interactuar con las restricciones de ensamblaje:

1. En el Navegador, dentro de la carpeta Relaciones > Restricciones.
2. En la Secuencia temporal.

Uniones

Una Unión es una relación de ensamblaje mecánica que define la posición y el movimiento relativos entre dos componentes de un ensamblaje. Puede utilizar Orígenes de unión (sistemas de coordenada personalizados) para ajustar componentes entre sí.

Al diseñar un ensamblaje con componentes móviles, la simulación de movimiento es una parte importante del proceso de creación de prototipos.

En Fusion, las relaciones de ensamblaje reducen la complejidad de las relaciones de componentes, porque ayudan a centrarse en lo que pueden hacer, en lugar de en lo que no pueden. Esto difiere de otros enfoques, como las restricciones o las coincidencias, que bloquean los grados de libertad disponibles para limitar el movimiento. Esto requiere que comprenda la física básica y las matemáticas implicadas para garantizar que los componentes de un ensamblaje se muevan de la forma que usted desea.

Por el contrario, las uniones definen el movimiento entre los componentes y solo dejan los grados de libertad necesarios abiertos para crear ese movimiento. Esto reduce la necesidad de comprender la física y crea una comprensión entre el movimiento y el resultado.

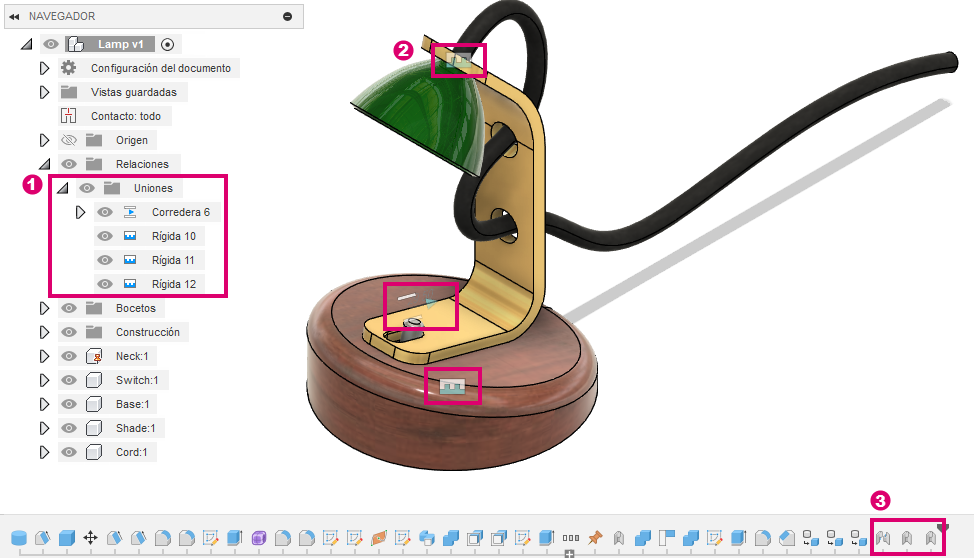

Puntos de acceso de unión

Existen tres puntos de acceso que permiten interactuar con las uniones creadas en un ensamblaje:

1. En el Navegador, dentro de la carpeta Relaciones > Uniones.
2. En el Lienzo, directamente en los componentes, designados por los iconos Tipo de unión.
3. En la Secuencia temporal.

Puede pulsar con el botón derecho del ratón cualquier unión existente en el lienzo o en el navegador y utilizar las siguientes herramientas adicionales para modificarla:

• Editar unión: abre el cuadro de diálogo Editar unión y permite editar todos los parámetros asociados a la unión.
• Editar límites de unión: abre el cuadro de diálogo Editar límites de unión y permite editar los límites mínimo, máximo y de apoyo de la unión.
• Bloquear: bloquea la posición y los parámetros actuales de la unión.
• Desactivar: elimina temporalmente la unión para evitar que actúe sobre los componentes.
• Animar unión: anima la unión única.
• Animar el modelo: anima todas las uniones del ensamblaje.
