Evitar colisiones al taladrar agujeros

La prevención de colisión para el taladrado ayuda a producir las trayectorias más seguras al reducir las posibilidades de colisiones:

• Para evitar colisiones entre el eje o el soporte y la pieza, utilice la configuración Eje y soporte en la pestaña Herramienta.
• Para evitar colisiones entre la parte de corte de la herramienta y la pieza al realizar movimientos de unión, utilice la configuración de Directiva de retracción en la pestaña Vinculación.

Uso de la prevención de colisión para taladrar

1. En la barra de herramientas del área de trabajo Fabricación, haga clic en Fresado > Taladrado > Taladro. Aparece el cuadro de diálogo Taladro.

2. En la pestaña Herramienta, seleccione la casilla de verificación Eje y soporte.

3. En el menú desplegable Modo de eje y soporte seleccione qué hacer cuando exista una posible colisión entre el eje o el soporte y la pieza. Por ejemplo:

   • Omitir agujeros que colisionan elimina los agujeros en los que se ha detectado una colisión.
   • Recortado mantiene la parte segura de cada corte y recorta la parte que colisiona. Utilice Agujeros restantes de la operación en Modo de selección en una operación de seguimiento para finalizar los agujeros parcialmente mecanizados con una herramienta más largo. Para obtener más información, consulte la referencia de taladro.

4. Introduzca un valor en Espacio libre del eje.

5. Introduzca un valor en Distancia de seguridad del portaherramientas.

6. En la ficha Vinculación, compruebe que la casilla de verificación Ignorar colisiones de punta está desactivada. Aparecen los parámetros Directiva de retracción y Distancia segura.

   Importante: Es útil tener seleccionada la opción Ignorar colisiones de punta en la fase inicial de programación para acelerar los tiempos de cálculo. Pero antes de finalizar la trayectoria, se recomienda desactivar esta opción y comprobar si hay colisiones de punta.

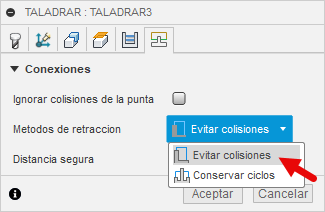

7. En el menú desplegable Directiva de retracción seleccione Evitar colisiones.

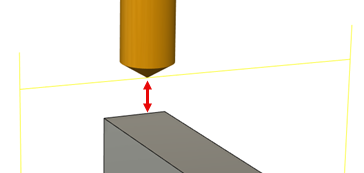

8. Especifique una Distancia segura para mantener la herramienta alejada de las superficies de la pieza durante los movimientos de unión.



9. Programe el resto de la operación de taladrado y haga clic en Aceptar.
