Estrategia de taladro
La ruta de herramienta Taladro es una tarea de mecanizado común para crear agujeros en la pieza de trabajo. Funciona igual en los entornos de fresado y torneado.
Esta función suele activar los ciclos predeterminados de los controles en el control CNC. Estos ciclos incorporan el movimiento común que se usa para diversas tareas de mecanizado de agujeros.
La ruta de herramienta Taladro crea agujeros.
Las ubicaciones de Taladro se pueden seleccionar mediante la designación de caras cilíndricas de agujero del modelo, aristas de agujero, geometría de boceto y puntos. Existen opciones adicionales para ayudarle a Seleccionar el mismo diámetro, combinar agujeros concéntricos colineales, agujeros que tengan la misma profundidad y agujeros que tengan la misma altura inicial.
Los Tipos de ciclo de Taladrado incluyen soporte para taladrado básico, taladrado de agujeros profundos, escariado, mandrinado y roscado. La salida de ciclo predeterminado en el código CN final depende del posprocesador seleccionado y de las prestaciones de las máquinas.
Opciones de taladrado de agujeros en el espacio de trabajo Fabricación de Fusion.
Fabricación > Fresado > Taladrado > Taladro
Fabricación > Torneado > Taladrado > Taladro
Taladrado de varios ejes
La estrategia de taladrado permite taladrar de forma eficiente geometrías complejas con precisión, utilizando las funciones avanzadas del mecanizado de varios ejes. Esta función es útil para piezas con agujeros en ángulo o no verticales, donde los métodos de taladrado tradicionales de 3 ejes pueden tener dificultades para lograr los resultados deseados en una sola operación.

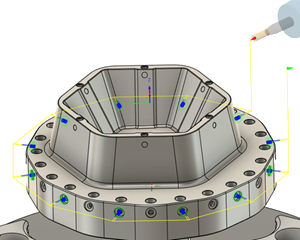

Trayectoria de herramienta Taladrado de varios ejes
El taladrado multieje introduce tres nuevos tipos de mecanizado:
4 ejes
Ahora puede definir fácilmente un eje de rotación para la configuración de mecanizado. Por defecto, los agujeros se taladran perpendiculares a este eje. Para el mecanizado de 4 ejes, puede seleccionar agujeros que no estén alineados con el eje Z, como agujeros en ángulo o agujeros en una superficie inclinada:
- Especifique si los ejes de los agujeros deben intersecar el eje de rotación, en casos como los agujeros de un cilindro.
- Permita que los ejes de los agujeros se desplacen en el plano perpendicular, en casos como agujeros en un ortoedro.
- Establezca un ángulo de inclinación para inclinar los agujeros lejos del plano perpendicular.
5 ejes
Esta opción permite mecanizar agujeros con movimientos completos de 5 ejes. Es ideal para geometrías de agujero complejas que requieren que la herramienta se incline para alcanzar determinadas áreas. Puede definir eje límites y establecer ángulos mínimos y máximos de inclinación en relación con el eje de la herramienta.
Selección de agujeros
Cuando se elige un tipo de mecanizado de 4 ejes o 5 ejes, el sistema limita automáticamente los agujeros que se pueden seleccionar en la ficha geometría. Este filtrado se basa en la configuración de eje que haya definido en la ficha de varios ejes. Para 3 ejes, el filtro es más sencillo. Solo permite seleccionar los agujeros que están alineados con el eje Z.
Salida de trayectoria de herramienta y limitaciones
Cuando se utiliza el mecanizado de 4 ejes o 5 ejes, las trayectorias de herramienta se generan como movimientos detallados (trayectorias de herramienta expandidas) en lugar de como ciclos fijos simplificados. Por este motivo, el eje y la velocidad de avance no están sincronizados, por lo que operaciones como el roscado, el roscado con macho y la perforación inversa aún no se admiten en el modo de varios ejes. Además, algunas opciones de orden de las trayectorias de herramienta dependen de tener un eje Z fijo. Por ejemplo:
- La opción Ordenar por X solo funciona cuando el eje Z está bloqueado, por lo que solo está disponible en el mecanizado de 3 ejes.
- Los contornos de mecanizado también necesitan un eje Z fijo, por lo que no se admiten en el mecanizado de 4 ejes o 5 ejes.
