Referencia de Inspeccionar superficie

Utilice el cuadro de diálogo Inspeccionar para configurar los detalles de una operación de inspección de superficie.

Fabricación > Inspección > Sondeo > Inspeccionar superficie

El cuadro de diálogo contiene las siguientes configuraciones:

Herramienta

Haga clic en el botón de Seleccionar para abrir el cuadro de diálogo de Seleccionar herramienta, en el que puede buscar y seleccionar una sonda.

Velocidad de avance de vinculación

Define la velocidad de la sonda durante los movimientos de unión, que se realizan antes y después de que la sonda entra y toca la pieza. Estos movimientos se muestran en amarillo en el lienzo.

Velocidad de avance de entrada

Define la velocidad de la sonda durante los movimientos de entrada/salida, que se realizan antes y después de que la sonda toque la pieza. Estos movimientos se muestran en verde en el lienzo.

Velocidad de avance de medición

Define la velocidad de la sonda durante los movimientos de medición, que es cuando la sonda toca la pieza. Estos movimientos se muestran en azul en el lienzo.

Orientación de la herramienta

Seleccione una opción para determinar cómo se orienta la sonda.

Posiciones

Haga clic en las posiciones del modelo CAD en el lienzo para especificar los puntos de contacto que se van a sondear. Las flechas se muestran en el modelo y sus posiciones reflejan la normal de la superficie.

Para cambiar la posición de un punto de contacto, haga clic y arrastre el punto correspondiente en el modelo.

Para suprimir un punto de contacto, mantenga pulsada la tecla Shift y haga clic en el punto correspondiente del modelo.

Orden

Permite elegir el orden en el que se sondean los puntos de contacto especificados.

Puede hacer que los puntos se sondeen en el orden en que se crearon. O bien, elija un orden optimizado que minimice la distancia que recorre la sonda a lo largo de los ejes X e Y. Si elige un orden optimizado y crea, cambia de posición o suprime un punto, el orden se actualiza automáticamente.

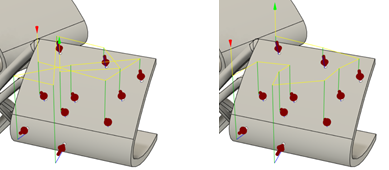

Ejemplo de Ordenar por selección (izquierda) y Optimizar recorrido XY (derecha).

Invertir orden

Cambia el orden en que se sondean los puntos de contacto especificados, de modo que el punto que se sondea primero, se sondea en último lugar.

Desfase de superficie

Introduzca un valor positivo o negativo para compensar el espesor de la superficie. Este desfase se aplica normal a la superficie en los puntos de contacto, con valores positivos en la dirección de la sonda.

Un valor de 0 mide los puntos de contacto en la superficie.

Tolerancia superior y tolerancia inferior

Introduzca un valor positivo o negativo para especificar el rango aceptable de desviación de los puntos de contacto medidos desde el Desfase de superficie.

Cuando se importan los resultados de la inspección, los puntos de contacto medidos fuera del rango de tolerancia se consideran fuera de la tolerancia y los puntos dentro del rango se consideran dentro de la tolerancia.

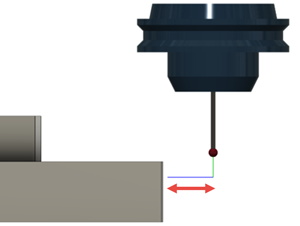

Aproximación

Introduzca un valor para configurar la distancia desde la normal de la superficie en la que la sonda comienza a aproximarse a la superficie con la Velocidad de avance de medición. Por defecto, Aproximación es el doble del diámetro de la sonda.

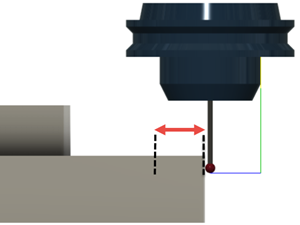

Sobrecarrera

Introduzca un valor para especificar la distancia máxima que la sonda puede moverse más allá del punto de contacto esperado y seguir registrando una medición.

Si no se produce ningún contacto dentro de esta distancia, la sonda devuelve una medición no válida.

Alturas

Las distintas alturas de la sonda.

Altura del espacio libre

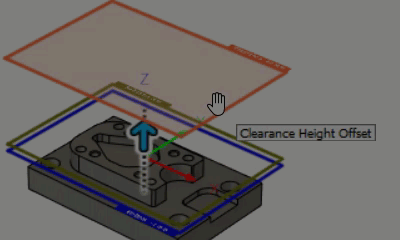

La primera altura a la que se desplaza la herramienta en su recorrido hacia el inicio del sondeo y el punto al que vuelve una vez ha finalizado el proceso. Esta posición se puede definir con respecto al material, el modelo, otra referencia o una posición seleccionada por el usuario. La altura se muestra en naranja.

Desde define la referencia para la Altura del espacio libre:

• Altura de retracción: desfase incremental de la Altura de retracción.
• Parte superior del modelo: desfase incremental de la Parte superior del modelo.
• Parte inferior del modelo: desfase incremental de la Parte inferior del modelo.
• Selección: desfase incremental de un Punto (vértice), una Arista o una Cara seleccionado en el modelo.
• Origen (absoluto): desfase absoluto del Origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase es un desplazamiento relativo a la selección de Desde. Introduzca un valor o arrastre la altura naranja en el lienzo.

Altura de retracción

Define la altura utilizada entre los puntos de contacto individuales de sondeo. La altura se muestra en verde oscuro.

Desde define la referencia para la Altura de retracción:

• Altura del espacio libre: desfase incremental de la Altura del espacio libre.
• Parte superior del modelo: desfase incremental de la Parte superior del modelo.
• Parte inferior del modelo: desfase incremental de la Parte inferior del modelo.
• Selección: desfase incremental de un Punto (vértice), una Arista o una Cara seleccionado en el modelo.
• Origen (absoluto): desfase absoluto del Origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase es un desplazamiento relativo a la selección de Desde. Introduzca un valor o arrastre la altura verde oscuro en el lienzo.

Fuera de posición

Cuando se activa esta opción, indica a la máquina CNC que detenga el sondeo y que muestre un mensaje en el controlador cuando un punto de contacto medido está fuera de la tolerancia. La evaluación de los resultados de la inspección de superficies en el controlador proporciona verificación en tiempo real.

Cuando está sin seleccionar, no se realiza ninguna acción.

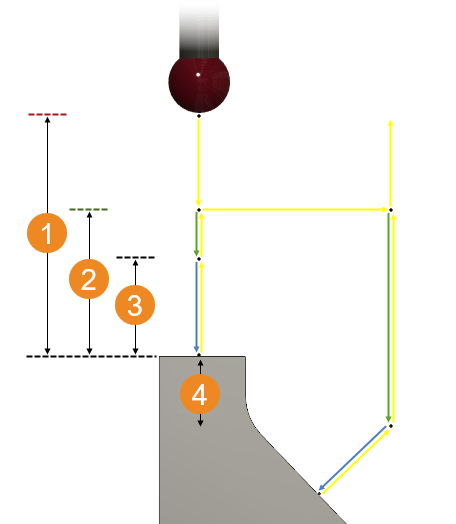

Alturas de espacio libre y retracción, y distancias de aproximación y de sobrecarrera

Altura del espacio libre

Altura de retracción

Aproximación

Sobrecarrera
