Actividad 8: mecanizar los avellanados

En esta actividad, se utiliza una estrategia de Taladrado para avellanar los cuatro agujeros.

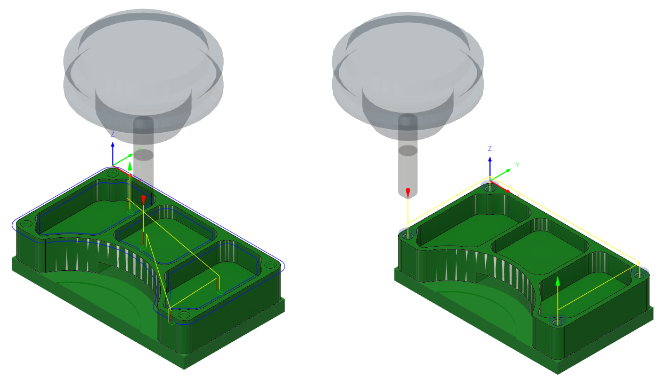

Antes, que muestra la ruta de herramienta de Contorno 2D aplicada alrededor de los chaflanes en la superficie superior de la pieza (izquierda). Después, que muestra la ruta de herramienta de Taladro aplicada en las caras cónicas de los cuatro agujeros avellanados (derecha).

Requisitos previos

• Actividad 7 completada.

Pasos

1. Asegúrese de que la herramienta n.º 3 de Ø1/4" y 45° de chaflán siga seleccionada.

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione Taladrado > Taladro .

   2. En la ficha Herramienta , asegúrese de que la herramienta de chaflán n.º 3 de Ø1/4" y 45º esté seleccionada.

2. Seleccione las caras cónicas de los cuatro agujeros avellanados.

   1. En el cuadro de diálogo Taladro, seleccione la ficha Geometría .

   2. En el menú desplegable Modo de selección, confirme que está seleccionada la opción Caras seleccionadas.

   3. Asegúrese de que el botón Caras del agujero esté activo.

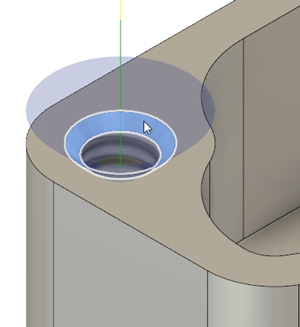

   4. Seleccione la cara cónica de uno de los agujeros avellanados.



   5. Active la casilla de verificación Seleccionar el mismo diámetro.

      Los otros tres avellanados se seleccionan automáticamente.

      Importante: Si la opción Seleccionar el mismo diámetro está desactivada (en gris), es muy probable que haya seleccionado la arista del cilindro en lugar de la cara. Asegúrese de seleccionar las caras cilíndricas para utilizar esta función.

3. Defina el ciclo de taladrado en Taladrado: salida rápida e inicie el cálculo.

   1. Seleccione la ficha Ciclo .

   2. En el menú desplegable Tipo de ciclo, seleccione Taladrado: salida rápida.

   3. Haga clic en Aceptar para crear la ruta de herramienta.

Resumen de la actividad 8

En esta actividad, ha reutilizado una herramienta y ha aplicado una estrategia de Taladrado en las caras cónicas de los cuatro agujeros avellanados.

Antes, que muestra la ruta de herramienta de Contorno 2D aplicada alrededor de los chaflanes en la superficie superior de la pieza (izquierda). Después, que muestra la ruta de herramienta de Taladro aplicada en las caras cónicas de los cuatro agujeros avellanados (derecha).
