Actividad 1: Uso del desbaste adaptativo en 3D

En esta actividad, oriente la pieza con una configuración de mecanizado 3+2 y utilice una estrategia de Desbaste adaptativo 3D (anteriormente conocida como Limpieza adaptativa) para crear la figura elíptica.

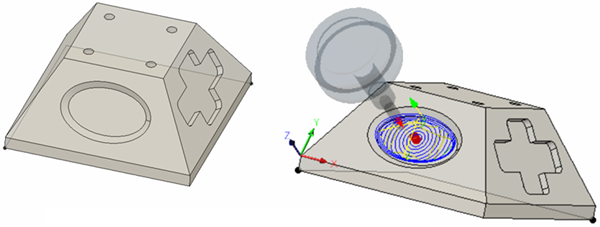

Antes de mecanizar la pieza (izquierda), después de utilizar el desbaste adaptativo 3D (derecha).

Requisitos previos

• Asegúrese de que el modelo Tutorial3 esté abierto.
• Asegúrese de que el espacio de trabajo es Fabricación.

Pasos

1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 3D > Desbaste adaptativo 3D .

2. En el cuadro de diálogo Desbaste adaptativo 3D, establezca la herramienta n.º 12: Ø8 R1 mm, punta redonda.

   1. Seleccione , ficha Herramienta, en el cuadro de diálogo Desbaste adaptativo 3D, si aún no está seleccionada.

   2. Haga clic en el botón Seleccionar.

   3. En el cuadro de diálogo Seleccionar herramienta, en el panel de la izquierda, desplácese hacia abajo y seleccione Herramientas de aprendizaje (Métrico).

   4. En la lista de herramientas, haga clic en la herramienta #12 - Ø8 R1 mm (fresa con punta redonda).

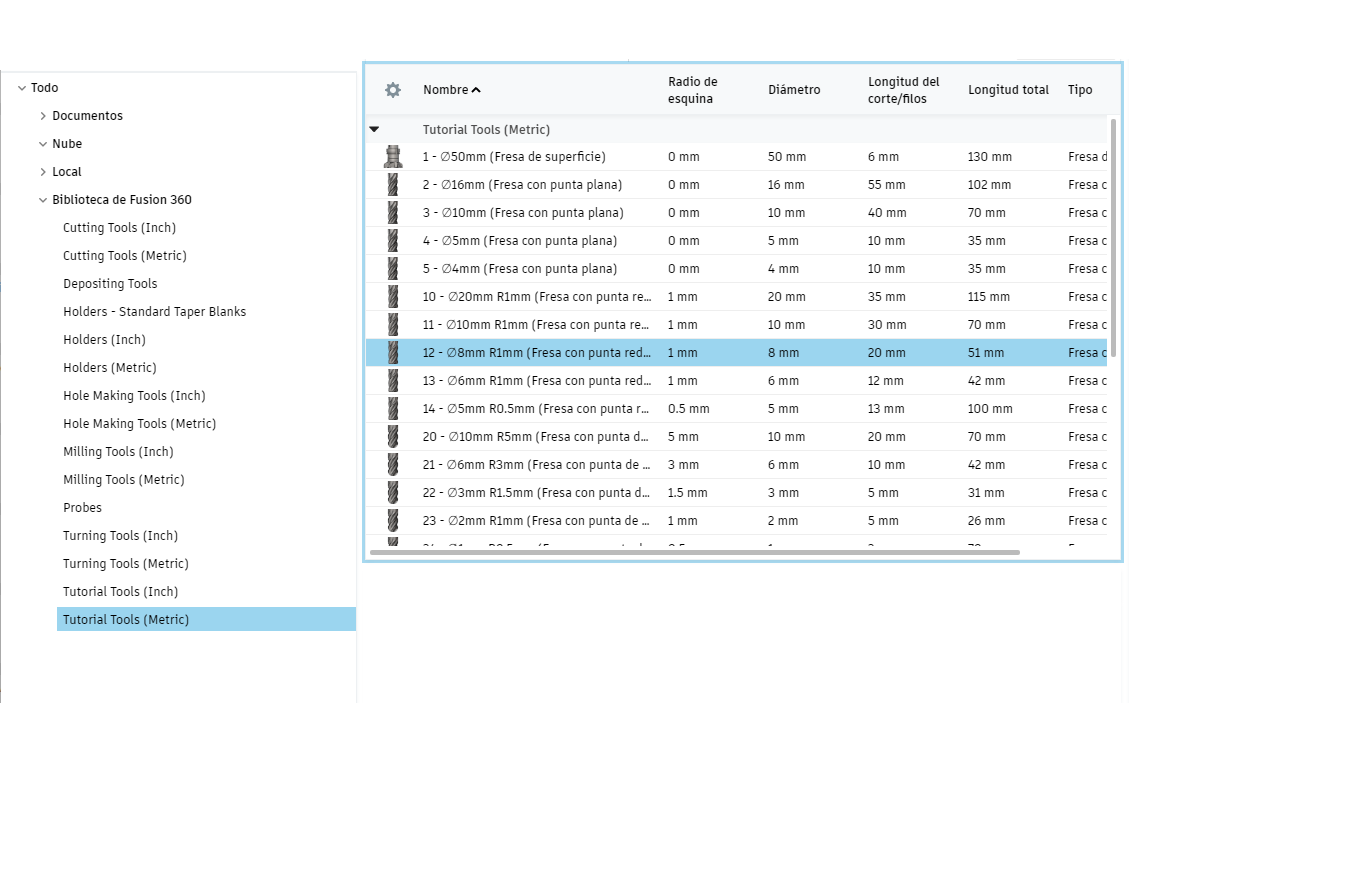

      Se selecciona la biblioteca de herramientas de aprendizaje (Métrico) y, a continuación, se selecciona la herramienta específica.

   5. Haga clic en el botón Seleccionar para seleccionar la herramienta y cerrar el cuadro de diálogo Seleccionar herramienta.

3. Defina la orientación y la geometría elíptica que se va a mecanizar.

   1. En el cuadro de diálogo Desbaste adaptativo 3D, seleccione , Varios ejes.
   2. Active la casilla de Orientación de la herramienta para expandir este grupo.
   3. Elija Seleccionar eje o plano Z y eje X en el menú desplegable Orientación.
   4. Asegúrese de que el botón Eje Z esté activo y seleccione la cara que contiene la elipse para definir una cara que defina el eje Z.
   5. Asegúrese de que el botón Eje X esté activo y seleccione la arista más larga de la cara que acaba de seleccionar. Esta selección define la dirección X.
   6. Seleccione Punto seleccionado en el menú desplegable Origen.
   7. Haga clic en el botón de Punto del parámetro de Origen de orientación de la herramienta.
   8. Haga clic en la esquina inferior izquierda del plano trapezoidal en el que se encuentra la elipse para definir el nuevo origen.

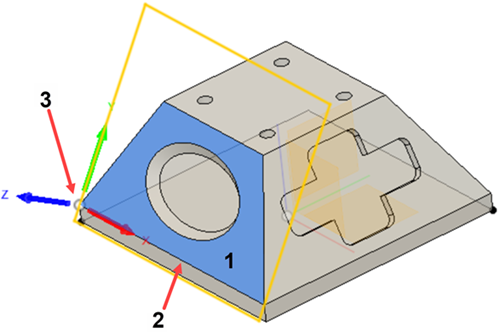

      Plano que define la dirección del eje Z (1), borde que define la dirección del eje X (2), esquina que define el origen (3).

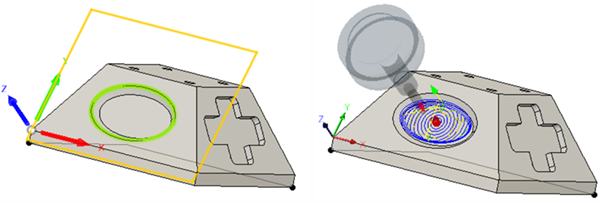

4. Seleccione la arista elíptica exterior como contorno de mecanizado.

   1. Seleccione Selección en el Perímetro de contorno de mecanizado.

   2. Asegúrese de que la selección de Límite de mecanizado esté activa.

   3. Haga clic en la arista elíptica exterior.

   4. A continuación, seleccione Centro de la herramienta en el contorno del menú desplegable Contención de la herramienta.

   5. Haga clic en Aceptar en el cuadro de diálogo Desbaste adaptativo 3D para comenzar a calcular la ruta de herramienta.



Resumen de la Actividad 1

En esta actividad, ha utilizado una técnica de mecanizado 3+2 para orientar la pieza de forma que el plano que contiene la elipse sea normal al eje Z de la máquina. A continuación, utilizó Desbaste adaptativo 3D para desbastar la cajera elíptica.

Antes de mecanizar la pieza (izquierda), después de utilizar el desbaste adaptativo 3D (derecha).
