Actividad 2: uso de la limpieza de cajeras

En esta actividad, oriente la pieza con una configuración de mecanizado 3+2 y utilice una estrategia de limpieza de cajera para crear la figura con forma de más "+".

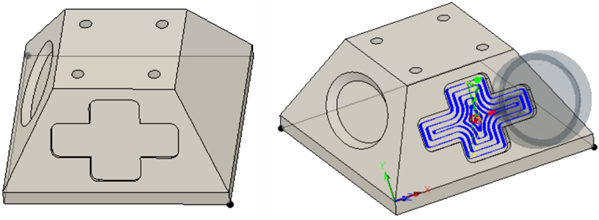

Antes de mecanizar la pieza (izquierda), después de utilizar la limpieza de cajera (derecha).

Requisitos previos

• Asegúrese de que el modelo Tutorial3 esté abierto.
• Asegúrese de que el espacio de trabajo es Fabricación.

Pasos

1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 3D > Limpieza adaptativa .

2. En el cuadro de diálogo Limpieza de cajera, establezca la herramienta en Fresa con punta plana #4 - Ø5 mm.

   1. Seleccione la pestaña Herramienta en el cuadro de diálogo de cajera, si aún no lo ha hecho.
   2. Haga clic en el botón Seleccionar.

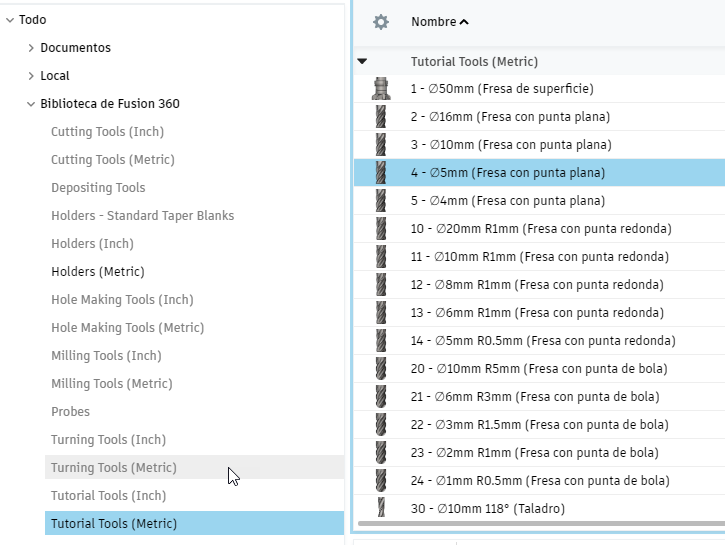

   3. En el cuadro de diálogo Seleccionar herramienta, en el panel de la izquierda, desplácese hacia abajo y seleccione Herramientas de aprendizaje (Métrico).
   4. En la lista de herramientas, haga clic en la herramienta Fresa con punta plana #4 - Ø5 mm.



   Se selecciona la biblioteca de herramientas de aprendizaje (Métrico) y, a continuación, se selecciona la herramienta específica.

3. Haga clic en el botón Seleccionar para seleccionar la herramienta y cerrar el cuadro de diálogo Seleccionar herramienta.

4. Defina la orientación y la geometría más “+” que se va a mecanizar.

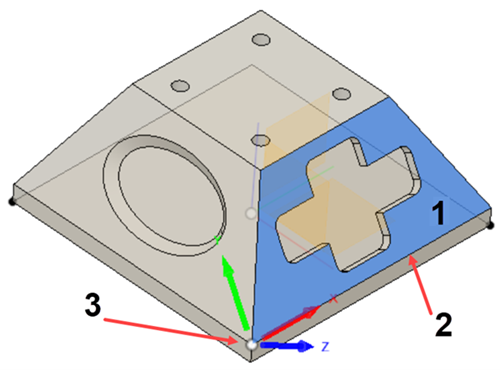

   Plano que define la dirección del eje Z (1), borde que define la dirección del eje X (2), esquina que define el origen (3).

   1. En el cuadro de diálogo Cajera, seleccione la , en la ficha Varios ejes.
   2. Active la casilla de Orientación de la herramienta para expandir este grupo.
   3. Elija Seleccionar eje o plano Z y eje X en el menú desplegable Orientación.
   4. Asegúrese de que el botón Eje Z esté activo y seleccione la cara que contiene el signo más para definir una cara que defina el eje Z.
   5. Asegúrese de que el botón Eje X esté activo y seleccione la arista más larga de la cara que acaba de seleccionar. Esta selección define la dirección X.
   6. Seleccione Punto seleccionado en el menú desplegable Origen.
   7. Haga clic en el botón de Punto del parámetro de Origen de orientación de la herramienta.
   8. Haga clic en la esquina inferior izquierda del plano trapezoidal en el que se encuentra la elipse para definir el nuevo origen.

5. Seleccione el borde con forma de más como contorno de mecanizado.

   1. Seleccione Selección en el Perímetro de contorno de mecanizado.
   2. Asegúrese de que la selección de Límite de mecanizado esté activa.

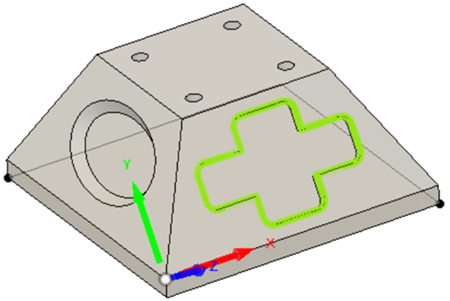

   3. Haga clic en el borde de la forma más.
   4. Haga clic en el botón de Aceptar del cuadro de diálogo de Cajera para comenzar a calcular la ruta de herramienta.

Antes de mecanizar la pieza (izquierda), después de utilizar la limpieza de cajera (derecha).

Resumen de la actividad 2

En esta actividad, ha utilizado una técnica de mecanizado 3+2 para orientar la pieza de forma que el plano, que contiene la forma más, sea normal al eje Z de la máquina. A continuación, se ha utilizado la limpieza de cajera para mecanizar la cajera con forma de más.
