Actividad 2: orientar el material

En esta actividad, se realiza una estrategia Orientación para borrar la cara superior del material y asegurarse de que esté totalmente plana.

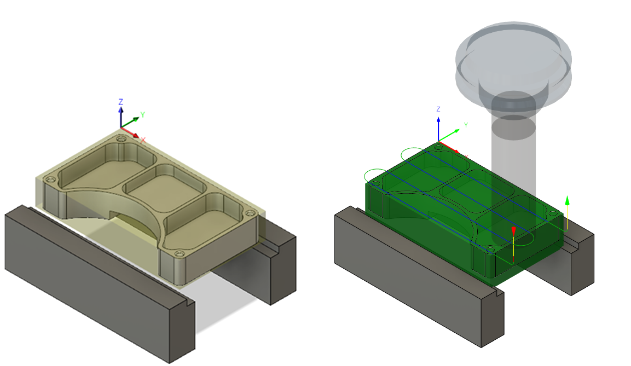

Antes, que muestra la pieza después de la creación de la configuración (izquierda). Después, que muestra la ruta de herramienta de Cara aplicada a lo largo de la parte superior de la pieza (derecha).

Requisitos previos

• Actividad 1 completada.

Pasos

1. Inicie una nueva estrategia Orientación y, en la biblioteca Aprendizaje de fresado adaptativo 2D v1, seleccione la n.º 2 de Ø3/4" (fresa con punta plana).

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 2D > Cara .

      De este modo se crea una nueva operación de orientación y se abre el cuadro de diálogo Cara donde se pueden editar los parámetros individuales que controlan la ruta de herramienta.

   2. En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta .

      La biblioteca de herramientas almacena las herramientas que ya se han creado y las nuevas que define. Las herramientas de este aprendizaje se almacenan en la carpeta Aprendizaje de fresado adaptativo 2D, dentro de la carpeta Documentos.

   3. En la lista Documentos > Aprendizaje de fresado adaptativo 2D v1, seleccione la n.º 2 de Ø3/4" (fresa con punta plana).

   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

2. Aplique una ruta de herramienta de Cara a lo largo de la parte superior de la pieza. Establezca los valores de Velocidad de avance de la rampa y Velocidad de avance de penetración en 13,3333, dejando los demás valores como están, e inicie el cálculo.

   1. En el cuadro de diálogo Cara, establezca la Velocidad de avance de la rampa en 13,3333 pulg./min.

   2. Establezca la Velocidad de avance de penetración en 13,3333 pulg./min.

      No es necesario especificar ninguna geometría para el área de mecanizado. La estrategia Cara presupone que el área del material es la misma que el área de mecanizado. Si hace clic en la ficha Geometría, el tamaño del material se muestra como un contorno amarillo alrededor de la pieza.

   3. Haga clic en Aceptar para comenzar a calcular la ruta de herramienta.

Resumen de la actividad 2

En esta actividad, ha seleccionado una herramienta y aplicado una ruta de herramienta de Cara a lo largo de la parte superior de la pieza.

Antes, que muestra la pieza después de la creación de la configuración (izquierda). Después, que muestra la ruta de herramienta de Cara aplicada a lo largo de la parte superior de la pieza (derecha).
