Actividad 3: desbastar las tres cajeras

En esta actividad, desbastará las tres cajeras con una estrategia Desbaste adaptativo 2D. Esta estrategia se utiliza normalmente para realizar el cajeado de áreas grandes. Debido a la forma en que Desbaste adaptativo 2D calcula las rutas de herramienta, resulta muy eficaz para cajeras de formas irregulares con esquinas pronunciadas. Desbaste adaptativo 2D es la ruta de herramienta adecuada para eliminar rápidamente grandes cantidades de material.

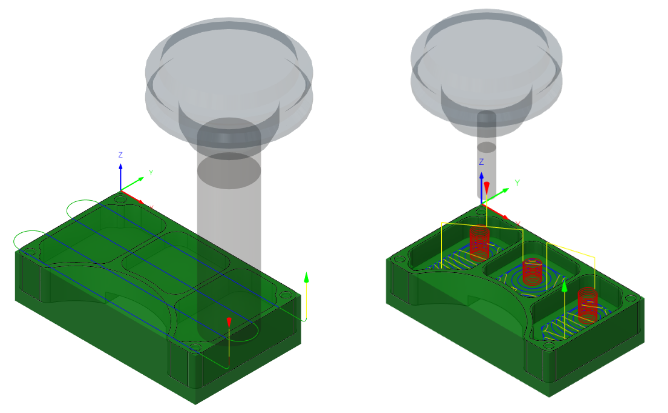

Antes, que muestra la ruta de herramienta de Cara aplicada a lo largo de la parte superior de la pieza (izquierda). Después, se muestra la ruta de herramienta Desbaste adaptativo 2D aplicada en las tres cajeras (derecha).

Requisitos previos

• Actividad 2 completada.

Pasos

1. Seleccione la herramienta de fresa plana n.º 1 de Ø1/4" (fresa con punta plana)de la Biblioteca de herramientas para esta operación de desbaste.

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 2D > Desbaste adaptativo 2D .

   2. En la ficha Herramienta, haga clic en Seleccionar para acceder a la biblioteca de herramientas .

   3. En el documento Todos > Documentos > Aprendizaje de fresado adaptativo 2D v1, seleccione la n.º 1 de Ø1/4" (fresa con punta plana).

   4. Haga clic en Aceptar para seleccionar la herramienta y cerrar el cuadro de diálogo.

2. Aumente tanto la Velocidad del eje como la Velocidad del eje de rampa a 10 000 rpm.

   1. En el cuadro de diálogo Desbaste adaptativo 2D, establezca la Velocidad del eje en 10000 rpm.

   2. Establezca la Velocidad del eje de rampa en 10 000 rpm.

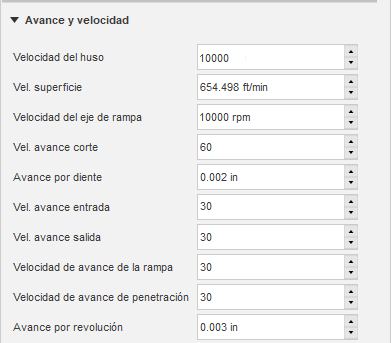

3. Aumente la Velocidad de avance de corte a 60 pulg./min, la Velocidad de avance de entrada, la Velocidad de avance de salida, la Velocidad de avance de la rampa y la Velocidad de avance de penetración a 30 pulg./min y establezca el Avance de corte por revolución en 0,003 pulgadas.

   1. En el mismo cuadro de diálogo Desbaste adaptativo 2D, configure la Velocidad de avance de corte en 60 pulg./min.

   2. Configure la Velocidad de avance de entrada en 30 pulg./min.

   3. Configure la Velocidad de avance de salida en 30 pulg./min.

   4. Configure la Velocidad de avance de la rampa en 30 pulg./min.

   5. Configure la Velocidad de avance de penetración en 30 pulg./min.

      Nota: El Avance de corte por revolución cambia a 0,003 pulgadas automáticamente.



4. Seleccione las tres caras de la parte inferior de las cajeras a las que desea aplicar la ruta de herramienta Desbaste adaptativo 2D. Estas representan el contorno del mecanizado y también la profundidad final del corte.

   1. Haga clic en la ficha Geometría .

   2. Asegúrese de que la opción Selecciones de cajera esté activa para poder seleccionar las tres caras en la parte inferior de las cajeras.



      No cierre la paleta de comandos Desbaste adaptativo 2D. Continúe con el siguiente paso.

5. Establezca la Velocidad de avance sin inserción en 60 pulg/min y cree la ruta de herramienta. La Velocidad de avance sin inserción es la velocidad de avance utilizada cuando la herramienta no está en contacto con el material pero no se ha retirado.

   1. Haga clic en la ficha Vinculación .

   2. Defina la Velocidad de avance sin inserción en 60 pulg./min.

   3. Haga clic en Aceptar para crear la ruta de herramienta.

Resumen de la Actividad 3

En esta actividad, ha seleccionado una herramienta y aplicado una ruta de herramienta Desbaste adaptativo 2D en las tres cajeras de la pieza.

Antes, que muestra la ruta de herramienta de Cara aplicada a lo largo de la parte superior de la pieza (izquierda). Después, se muestra la ruta de herramienta Desbaste adaptativo 2D aplicada en las tres cajeras (derecha).
