Actividad 2: cara a la parte superior

En esta actividad, aplanaremos la superficie superior del bloque en un proceso denominado Facing.

Requisitos previos

• Actividad 1 completada.

Pasos

1. Inicie una nueva operación de orientación y, en la biblioteca Herramientas de aprendizaje (Métrico), seleccione la herramienta de fresa frontal #1 - Ø50 mm.

   1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 2D > Cara .

   2. En la imagen de la pestaña de , haga clic en Seleccionar. Se abre la biblioteca de herramientas.

   3. En el panel izquierdo del cuadro de diálogo Biblioteca de herramientas, seleccione FusionBiblioteca > Herramientas de aprendizaje (Métrico)

   4. En la lista, seleccione Fresa frontal #1 de Ø50 mm.



   5. Haga clic en Seleccionar.

2. Compruebe la selección de la cara del material, cambie el parámetro Extensión de la pasada a 5 mm e inicie el cálculo.

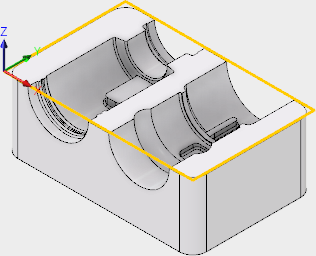

   1. En la paleta de comandos Cara, haga clic en la ficha Geometría . Cara presupone que el área del material es la misma que el área de mecanizado. El tamaño del material se muestra como un contorno amarillo alrededor de la pieza. No hay nada que especificar.



   2. Haga clic en la de la ficha Pasadas.

   3. Cambie Extensión de la pasada a: 5 mm El parámetro Extensión de la pasada especifica la distancia para extender las pasadas más allá del contorno de mecanizado.

   4. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 2

En esta actividad ha seleccionado una operación de planeado, ha seleccionado una herramienta de biblioteca y ha aplanado la parte superior de la pieza.

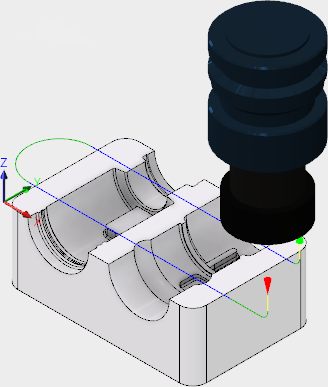

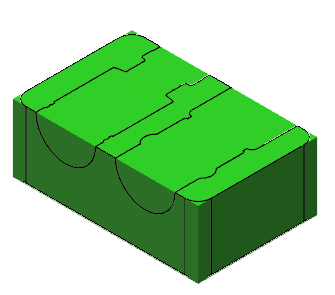

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
