Actividad 4: desbaste de apoyo con cajera 3D

En esta actividad, utilizará una estrategia de Desbaste de desfase 3D (anteriormente conocida como Limpieza de cajera) para eliminar más material restante en las zonas a las que no llegaba la herramienta de 20 mm de la operación anterior.

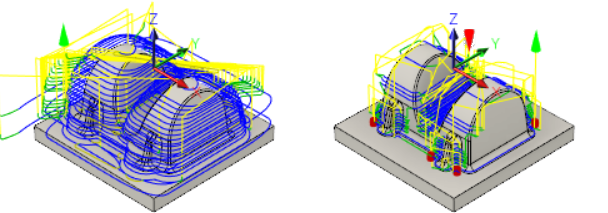

Pieza con desbaste adaptativo 3D aplicado (izquierda). Pieza después de utilizar Desbaste de desfase 3D (derecha).

Requisitos previos

• Ha aplicado una estrategia de desbaste adaptativo 3D a la pieza (Actividad 3).

Pasos

1. En el cuadro de diálogo Cajera, seleccione la herramienta de punta redonda #13 - Ø6 R1 mm.

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 3D > Desbaste de desfase 3D .
   2. En la ficha Herramienta , haga clic en Seleccionar para acceder a la biblioteca de herramientas.
   3. Seleccione la herramienta Cubrejuntas #13 - Ø6 R1 mm en la biblioteca Tutorial4.
   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

2. Ahora elimine el material que la operación anterior no eliminó.

   1. Haga clic en la ficha Geometría .
   2. Active la casilla de verificación Mecanizado de apoyo.

3. Especifique los parámetros de las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .
   2. Defina Desviación de suavizado en: 1 mm
   3. Cambie Reducción de desbaste máxima a: 2 mm
   4. En el grupo Material a dejar, defina Material radial a dejar en: 0,3 mm

4. Establezca la directiva de retracción en la ruta más corta.

   1. Haga clic en la ficha Vinculación .
   2. Seleccione Ruta más corta en el menú desplegable Política de retracción. Así se proporcionan las rutas de movimiento rápido más cortas posibles, pero solo se puede utilizar en equipos habilitados para alta velocidad donde el movimiento rápido se interpola como movimientos lineales. En caso de que desee mecanizar la pieza del módulo de aprendizaje en su equipo, tendrá que cambiar este parámetro para que se adapte a su equipo y control.

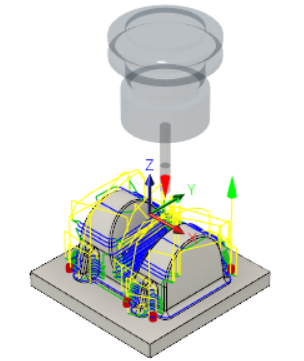

   3. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Aparece una vista preliminar en el lienzo.

Resumen de la actividad 4

En esta actividad, ha utilizado una estrategia de Desbaste de desfase 3D para eliminar más material restante en las zonas a las que la herramienta de 20 mm de la operación anterior no pudo llegar.
