Actividad 5: mecanizar áreas empinadas con contornos

En esta actividad, utilizará una operación de contorno para mecanizar las áreas empinadas de la pieza. Queda material de entre 0,2 mm y 0,4 mm a la izquierda de la pieza (material a dejar de 0,3 mm más/menos tolerancia de 0,1 mm). Se utilizarán varias operaciones de semiacabado para reducir este material.

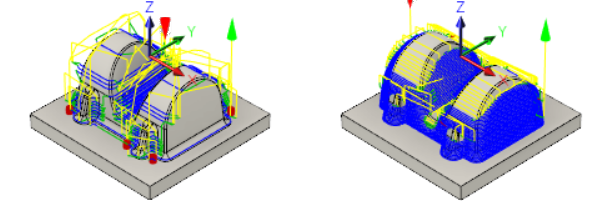

Pieza con Limpieza de cajera 3D aplicada (izquierda). Pieza después de utilizar Contorno para áreas empinadas (derecha).

Requisitos previos

• Ha aplicado una estrategia de Limpieza de cajera 3D a la pieza (Actividad 4).

Pasos

1. En el cuadro de diálogo Contorno, seleccione la herramienta de bola #20 - Ø10 mm.

   1. En la barra de herramientas de Fabricación, en la pestaña de Fresado, seleccione 3D > Contorno .
   2. En la ficha Herramienta , haga clic en Seleccionar para acceder a la biblioteca de herramientas.
   3. Seleccione la herramienta Bola #20 - Ø10 mm en la biblioteca Tutorial4.
   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

2. Limitar el mecanizado a solo áreas empinadas. Esto se puede conseguir limitando el rango de inclinación.

   1. Haga clic en la ficha Geometría .
   2. En el menú desplegable Contención de la herramienta:, seleccione Centro de la herramienta en el contorno.
   3. Active la casilla de verificación Inclinación.
   4. Defina Desde el ángulo de inclinación: como: 60 grados
   5. Defina Hasta el ángulo de inclinación: en: 90 grados

3. Especifique los parámetros de las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .
   2. Defina Tolerancia en: 0,02 mm
   3. Defina Reducción máxima: como: 1 mm
   4. Active la casilla de verificación Ordenar por profundidad.
   5. Active la casilla de verificación Material a dejar. Utilice los valores por defecto de 0,1 mm para esta operación.

4. Especifique los movimientos entre pasadas.

   1. Haga clic en la ficha Vinculación .
   2. En el menú desplegable Directiva de retracción, seleccione Retracción mínima.
   3. Defina Distancia de suspensión máxima en: 10 mm
   4. En el grupo Rampa, defina Ángulo de rampa (grados) en 10 grados.

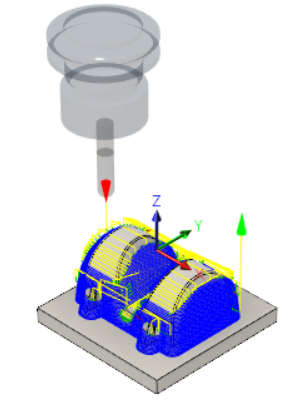

   5. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Aparece una vista preliminar en el lienzo.

Resumen de la actividad 5

En esta actividad, ha utilizado una estrategia de Limpieza de cajera 3D para eliminar más material restante en el que la herramienta de 20 mm de la operación anterior no ha podido alcanzar.
