Actividad 3: Desbaste con el desbaste adaptativo 3D

En esta actividad, utilizará una estrategia de Desbaste adaptativo 3D para eliminar la mayor parte del material sobrante (desbaste).

Material sin mecanizar (izquierda). Pieza con un desbaste adaptativo 3D aplicado (derecha).

Requisitos previos

• Ha creado una biblioteca de herramientas (Actividad 2).

Pasos

1. En el cuadro de diálogo Desbaste adaptativo 3D, seleccione la herramienta n.º 10: Ø20 R1 mm, punta redonda.

   1. En la barra de herramientas Fabricación, en la ficha Fresado, seleccione 3D > Desbaste adaptativo 3D .

   2. En la ficha Herramienta , haga clic en Seleccionar para acceder a la biblioteca de herramientas.

   3. Seleccione la herramienta Cubrejuntas #10 - Ø20 R1 mm en la biblioteca Tutorial4 que acaba de crear.

   4. Haga clic en Seleccionar para cerrar el cuadro de diálogo Seleccionar herramienta.

      Nota: La ficha Geometría permite modificar la configuración por defecto del modelo y el confinamiento. En este ejemplo, el material, el modelo y la orientación del SCT por defecto, tal como se ha definido previamente en la configuración, funcionarán y no es necesario realizar ningún cambio.

2. Defina los parámetros de altura para que mecanice hacia abajo solo en el área plana de la pieza, omitiendo la base rectangular de la pieza.

   1. Haga clic en la ficha Alturas .
   2. En el menú desplegable Altura inferior, elija Selección.
   3. Para la referencia inferior, seleccione uno de los vértices a lo largo de la cara inferior, como se muestra en la siguiente imagen:



3. Especifique los parámetros de las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .

   2. Active la casilla de verificación Mecanizar áreas superficiales.

   3. Cambie Sobrepasada superficial máxima a: 1 mm

   4. Cambie Reducción de desbaste máxima a: 25 mm

   5. Deje el paso vertical alto en 2,5 mm. Nota: Este parámetro se actualiza automáticamente con el parámetro Reducción de desbaste máxima.

   6. Active la casilla de verificación Detección de área plana.

   7. En el grupo Material a dejar, defina Material radial a dejar en: 0,3 mm.

      Observe que el valor Material axial a dejar se actualiza automáticamente para reflejar el valor Material radial a dejar.

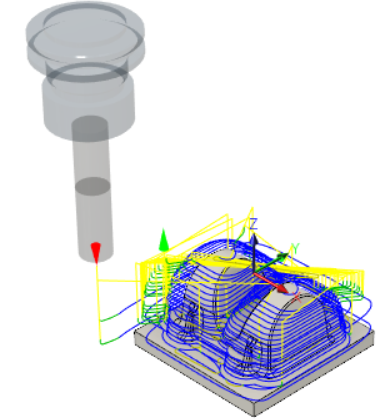

   8. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Aparece una vista preliminar en el lienzo.



Nota: cuando se genera una ruta de herramienta, puede continuar con su trabajo pulsando el botón Ocultar en el cuadro de diálogo del Administrador de tareas CAM. Cuando el Administrador de tareas CAM está oculto, el cálculo de la ruta de herramienta sigue en segundo plano y se puede ver el progreso directamente en el Navegador. Observe también que para la mayoría de las estrategias, es posible obtener una vista preliminar de la ruta de herramienta mientras se genera. Esto puede ser útil para ver en las primeras fases si hay algo incorrecto, para poder cancelar la tarea, regresar y cambiar los parámetros. Puede restaurar el cuadro de diálogo haciendo clic en la barra de herramientas Fabricación > Gestionar > Gestor de tareas . Puede anular una tarea pulsando el botón Anular en el Administrador de tareas CAM o al elegir Cancelar generación al hacer clic con el botón derecho en la operación en el Navegador. Para obtener más información sobre el Administrador de tareas, consulte Acerca del Administrador de tareas.

Resumen de la Actividad 3

En esta actividad, ha utilizado una estrategia de Desbaste adaptativo 3D como operación de desbaste para eliminar la mayor parte del material sobrante.
