Actividad 6: para mecanizar áreas superficiales utilizando Festonear

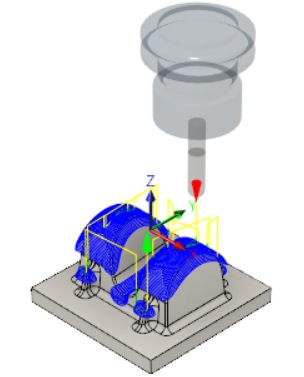

En esta actividad, creará una ruta de herramienta de cresta constante para mecanizar áreas superficiales del saliente.

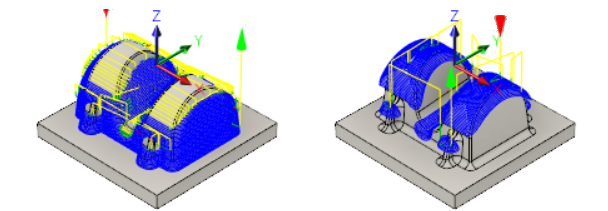

Pieza con contorno aplicada a áreas empinadas (izquierda). Pieza después de utilizar Festonear para áreas superficiales (derecha).

Requisitos previos

• Ha aplicado una estrategia de contorno para mecanizar áreas empinadas de la pieza (Actividad 5).

Pasos

1. En la barra de herramientas de Fabricación, en la pestaña de Fresado, seleccione 3D > Festonear .

   Nota: la herramienta anterior Bola #20 - Ø10 mm aún debería estar seleccionada. No modifique el resto de los atributos de la pestaña de Herramienta .

2. Limitar el mecanizado a áreas superficiales únicamente. Esto se puede conseguir limitando el rango de inclinación.

   1. Haga clic en la ficha Geometría .

   2. Active la casilla de verificación Inclinación.

   3. Defina Desde el ángulo de inclinación como 0 grados

   4. Defina Hasta el ángulo de inclinación en 65 grados

      El mecanizado de 0 grados (horizontal) a 65 grados con respecto a la horizontal garantiza que no haya material excedente en la zona de transición entre la operación y la operación anterior en las áreas empinadas, y que la herramienta comience en las áreas que ya se han mecanizado. El ángulo de inclinación definido también incluye la cara plana en la base de la pieza, pero este se finaliza posteriormente con 0 material a dejar mediante una estrategia de acabado Horizontal. Para evitar mecanizar la base plana de la pieza, se puede seleccionar como una superficie que evitar.

3. Evite mecanizar la base plana de la pieza.

   1. En el grupo Administrador de superficies, haga clic en para añadir un grupo de superficie. Se abre el cuadro de diálogo Caras.

   2. Con el botón Selección activo, activar la cara plana en la base de la pieza como se muestra en la siguiente imagen:



   3. En el grupo de botones Acción, seleccione Evitar.

   4. Haga clic en Aceptar.

4. Especifique los parámetros de las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .
   2. Cambie Tolerancia a 0,02 mm.
   3. Cambie Sobrepasada a 1 mm.
   4. Active la casilla de verificación Material a dejar. Una vez más, utilice los valores por defecto de 0,1 mm.
   5. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. Se calcula la ruta de herramienta y aparece una vista preliminar en el lienzo.

Resumen de la actividad 6

En esta actividad, ha utilizado una estrategia Festonear para mecanizar áreas superficiales del saliente.
